Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

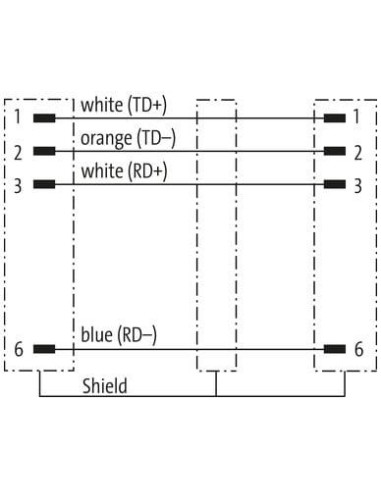

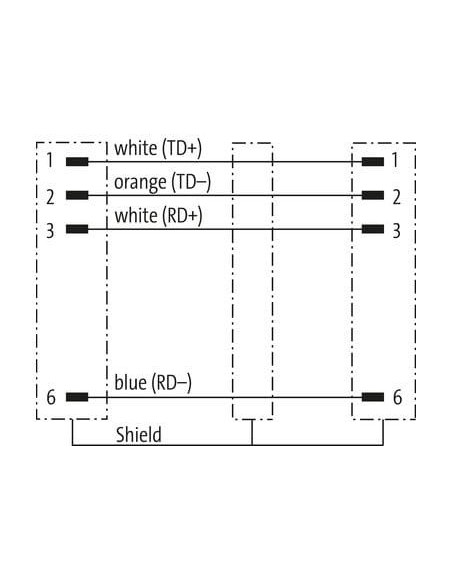

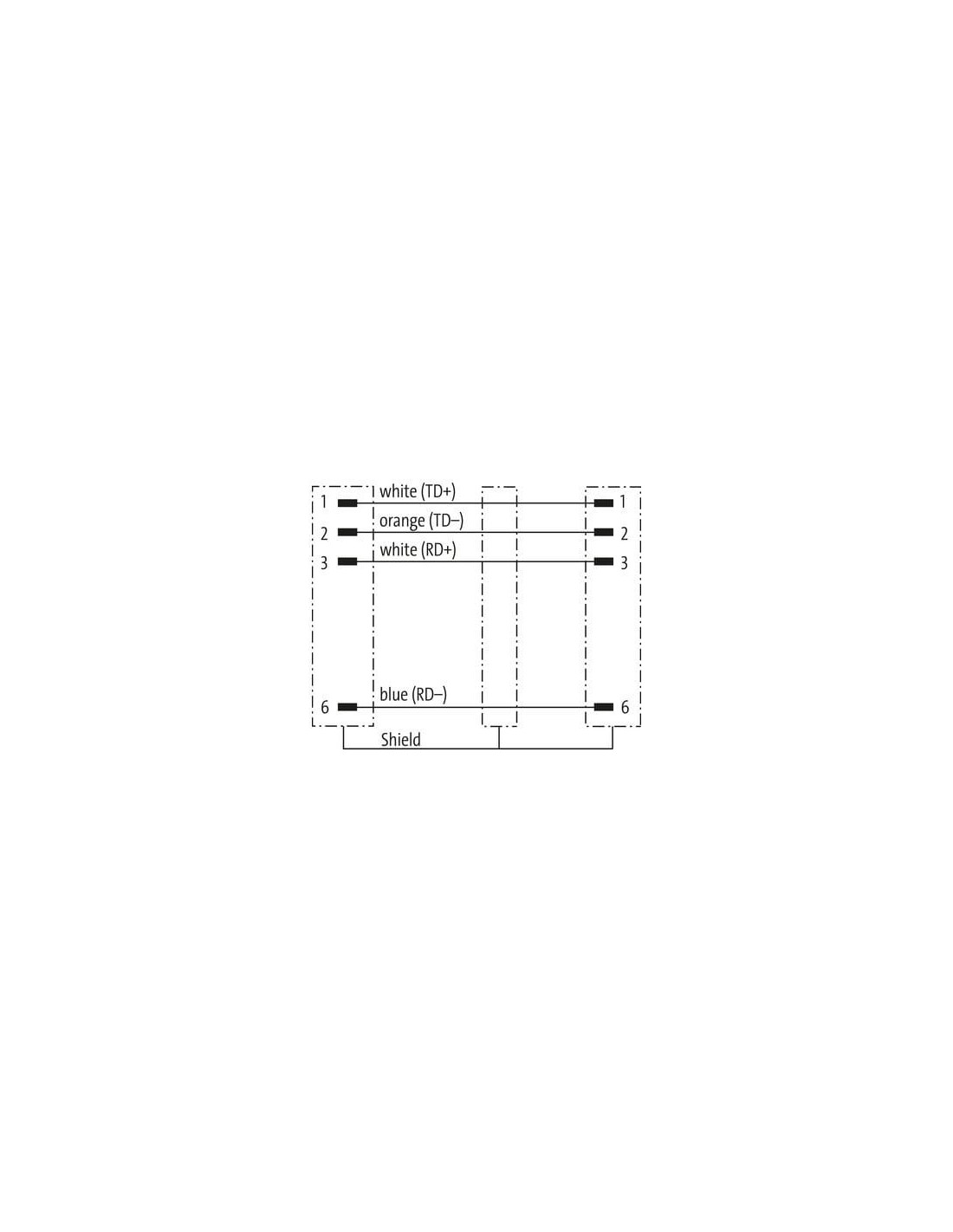

| wire arrangement | biały, niebieski, biały, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 777 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| wire arrangement | biały, niebieski, biały, pomarańcz |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 4 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |

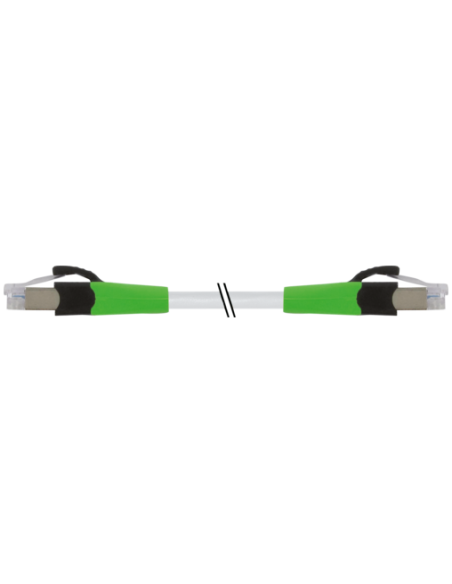

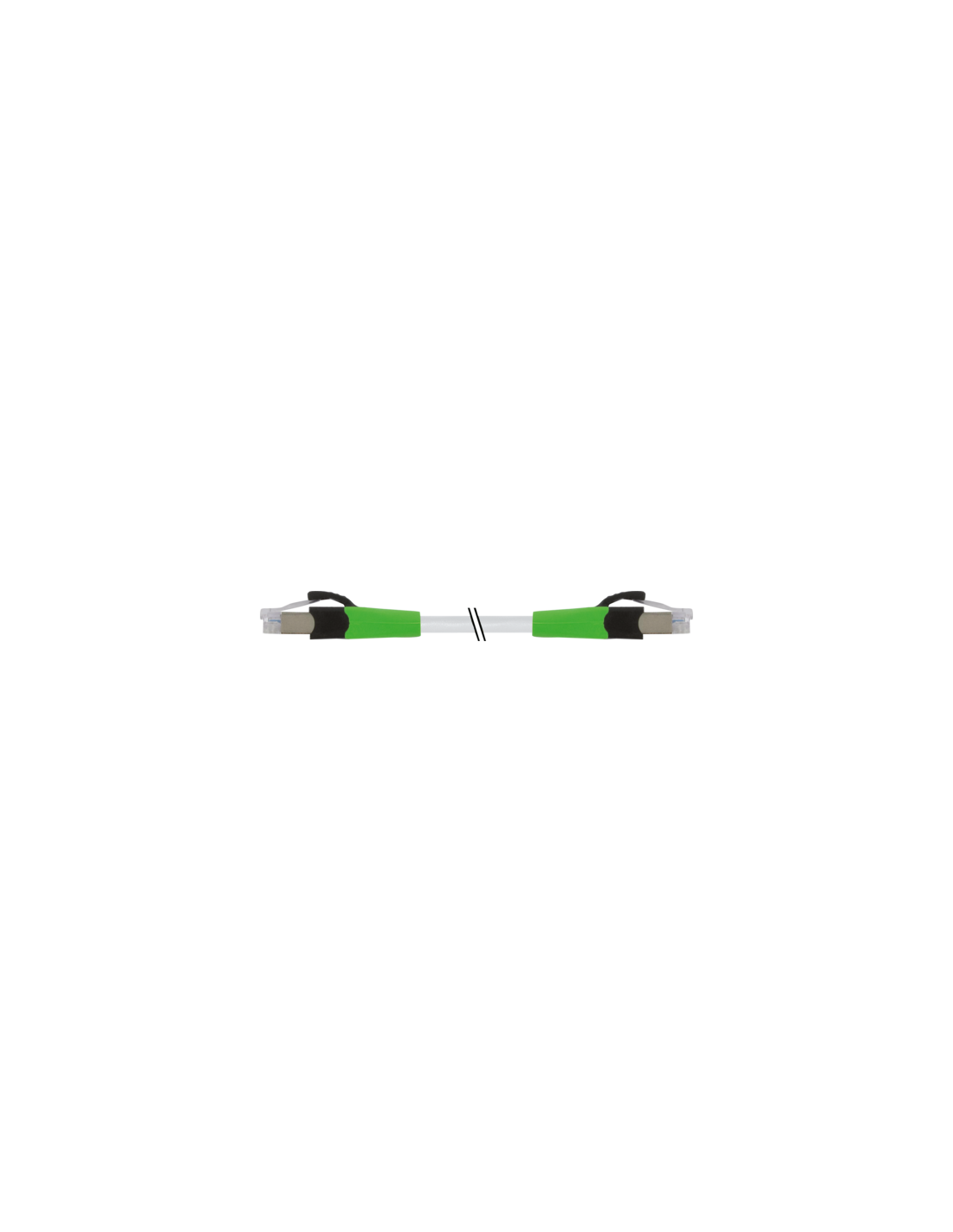

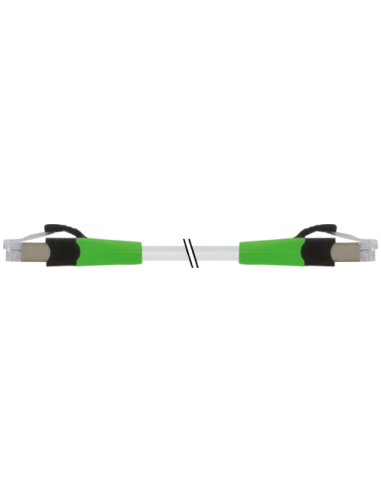

Kabel Ethernet RJ45 męski 0° ekranowany 0,5 m CAT5 – profesjonalne połączenie sieciowe
Kabel Ethernet RJ45 męski 0° / RJ45 męski 0° ekranowany o długości 0,5 m (kod produktu: 7000-74701-7770050) to uniwersalne rozwiązanie dla zastosowań wymagających niezawodności oraz ochrony przed zakłóceniami elektromagnetycznymi. Jest to przewód sieciowy kategorii 5 (CAT5), przeznaczony do przesyłania danych z prędkością do 100 Mbit/s w topologii full duplex. Złącza RJ45 umieszczone prosto na każdym końcu gwarantują maksymalną kompatybilność z urządzeniami sieciowymi wykorzystywanymi w automatyce, przemyśle oraz instalacjach IT.
Charakterystyka i budowa kabla RJ45 ekranowanego
Kabel wyposażony jest w ekranowanie, które zapewnia ochronę przed zakłóceniami pochodzącymi z zewnętrznych źródeł elektromagnetycznych oraz minimalizuje straty transmisji. Brak koszulek kablowych oraz smukła obudowa umożliwiają instalację w miejscach o ograniczonej przestrzeni.
- Złącza RJ45 męskie 0° – ułatwiają montaż w szafach i panelach sterowniczych.
- Ekranowanie – dedykowane do aplikacji w środowiskach o podwyższonym poziomie zakłóceń.
- Długość kabla 0,5 m – idealna do łączenia urządzeń sieciowych znajdujących się blisko siebie.
- Budowa CAT5, 4 piny – spełnia wymagania niezawodnej komunikacji przemysłowej i biurowej.
- Tuleja z PUR – zapewnia wytrzymałość mechaniczną oraz odporność na oleje i chemikalia.
- Płaszcz FRNC – podwyższona odporność na ogień.
Zastosowania kabla RJ45 CAT5 ekranowanego
Kabel RJ45 ekranowany jest powszechnie stosowany w:
- przemysłowych systemach automatyki,
- łączeniu maszyn oraz urządzeń z siecią Ethernet,
- instalacjach monitoringu i CCTV,
- rozbudowie infrastruktury serwerowni i szaf teleinformatycznych,
- projektach sieci domowych oraz korporacyjnych.
Dzięki odporności na oleje i chemikalia oraz możliwości pracy w szerokim zakresie temperatur (od -25°C do 85°C), kabel sprawdzi się zarówno w wymagających warunkach przemysłowych, jak i w standardowych zastosowaniach biurowych czy domowych.
Bezpieczeństwo i niezawodność połączenia – RJ45 ekranowany
Produkt posiada stopień ochrony IP20 (przy odpowiednim montażu), a blokada zatrzaskowa zapewnia stabilność złącza durante użytkowania. Odpowiedni promień gięcia oraz trwałość materiału (FRNC, PUR, PA) zwiększają żywotność nawet przy intensywnej eksploatacji. Przekrój przewodu 26 AWG oraz skręcona miedź zapewniają optymalną transmisję danych oraz niską podatność na zakłócenia.
Dlaczego wybrać ekranowany kabel RJ45 męski 0°?
- Stabilność transmisji – pełne ekranowanie oraz zgodność z normami ISO/IEC 11801:2002, EN 50173-1.
- Wszechstronność – sprawdza się zarówno w instalacjach przemysłowych, jak i biurowych.
- Odporność na czynniki środowiskowe – płaszcz FRNC, wysokiej jakości materiały oraz ekranowanie.
- Szybki i prosty montaż – gumowy klips, zatrzaski oraz brak koszulek dla wygody instalatora.
Kabel Ethernet CAT5 RJ45 ekranowany to niezawodne rozwiązanie dla specjalistów ceniących bezpieczeństwo transmisji, odporność mechaniczną oraz elastyczność zastosowań w różnych warunkach środowiskowych.
