Ethernet CAT5e
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Męski prosty – męski prosty
M12 – M12, 4-piny
Kodowanie D
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 792 |
| Kolor izolacji | czerwony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 180 °/m |

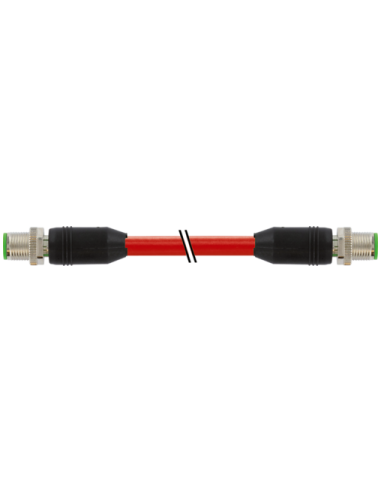

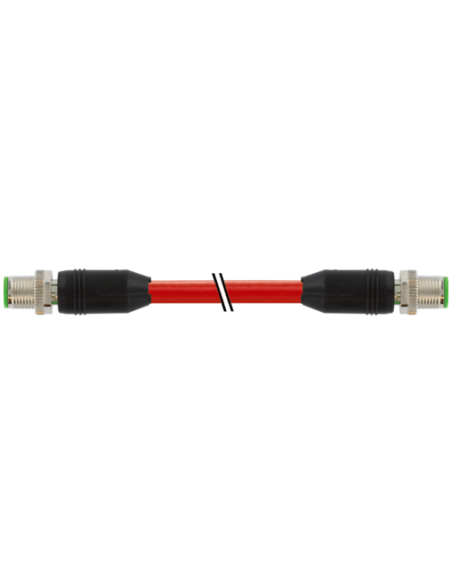

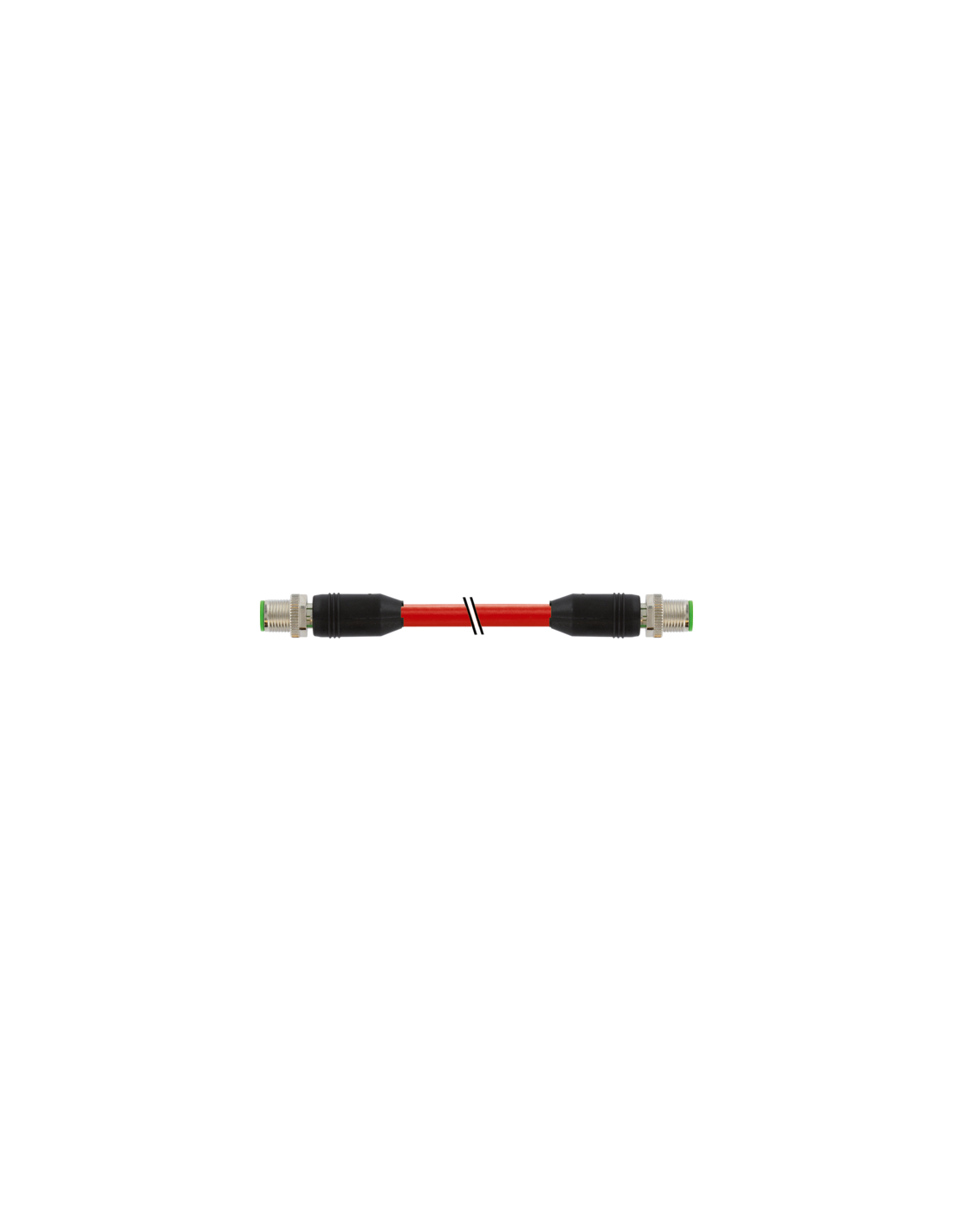

Kabel Ethernet M12 męski 0° / M12 męski 0°, ekranowany, 4 m – Przewód do zastosowań przemysłowych
Kabel Ethernet M12 męski 0° / M12 męski 0°, o długości 4 m, oznaczenie produktu: 7000-44511-7920400, to profesjonalne rozwiązanie zaprojektowane do niezawodnej transmisji danych w środowiskach przemysłowych. Przewód posiada wysoki stopień ekranowania oraz zastosowanie specjalnych materiałów, które gwarantują skuteczną ochronę przed zakłóceniami elektromagnetycznymi, a także odporność na działanie olejów, chemikaliów i czynników mechanicznych. Dzięki standardowi Ethernet CAT5e i kodowaniu D, produkt zapewnia stabilność transmisji do 100 Mbit/s na długości kanału do 100 metrów.
Najważniejsze cechy złącza M12 Ethernet D-kodowane
- Standard przemysłowy M12 – gwint M12 x 1, 4-piny, kodowanie D
- Obudowa i uszczelnienie – tworzywo PUR odporne na ścieranie, zabrudzenia oraz działanie agresywnych mediów
- Wysoka klasa szczelności: IP65, IP66K, IP67 – idealny do pracy w trudnych warunkach przemysłowych
- Ekranowany przewód – oplot miedziany ocynowany, osłona 85% zapewniająca skuteczną ochronę sygnału
- Odporność mechaniczna i trwałość – wytrzymałość na liczne zgięcia i cykle skręcania, promień gięcia dopasowany do aplikacji ruchomych
- Przewód z żyłami skręcanymi (22 AWG, miedź)
- Uniwersalne zakończenie: męski M12 prosty – męski M12 prosty
- Funkcja full duplex – obsługa dwukierunkowej transmisji Ethernet
Zastosowania i przeznaczenie przewodu M12 do Ethernet
Kabel M12 męski ekranowany idealnie sprawdza się w:
- infrastrukturze Ethernet przemysłowym (Industrial Ethernet), automatyce, robotyce, liniach produkcyjnych
- budowie maszyn i urządzeń, integracji modułów sieciowych w trudnych warunkach środowiskowych
- sieciach komunikacyjnych w automatyzacji procesów przemysłowych, stacjach rozproszonych systemów I/O, sterownikach PLC
- łączeniu urządzeń obsługujących standard Ethernet na złączach M12 – np. czujniki, kamery, panele operatorskie HMI
- infrastrukturze transportowej, przemyśle spożywczym, logistyce – wszędzie tam, gdzie wymagana jest wytrzymałość, szczelność, odporność na zakłócenia oraz elastyczność przewodu
Korzyści ze stosowania przewodu Ethernet M12 z kodowaniem D
- Bezwzględna niezawodność transmisji w środowiskach narażonych na drgania, kurz, wodę czy środki chemiczne
- Wszechstronność w montażu: szybki, łatwy montaż i demontaż dzięki wtykom z gwintem M12
- Możliwość stosowania jako łącze stałe lub ruchome – doskonałe parametry podczas wielokrotnych zgięć
- Oszczędność miejsca w szafach i rozdzielnicach – kompaktowe wymiary złącza
- Ochrona przed czynnikami środowiskowymi dzięki podwyższonemu stopniowi IP
- Certyfikaty i zgodność z normami: DIN EN 61076-2-101 (M12), ISO/IEC 11801:2002, EN 50173-1, cURus oraz UL
Budowa przewodu i konfiguracja pinów – schemat
Stosowane żyły w przewodzie: biały, żółty, niebieski, pomarańczowy. Połączenie według standardu D (Ethernet), z wyraźnym oznaczeniem kolorystyki oraz numeracji pinów. Przekrój przewodu 22 AWG zapewnia optymalną wytrzymałość mechaniczną oraz wydajność transmisji.
Przewód jest w pełni ekranowany, co ogranicza wpływ zakłóceń elektromagnetycznych i gwarantuje stabilność przekazu sygnałów danych nawet w pobliżu elementów o dużej emisji elektromagnetycznej.
Montaż i użytkowanie przewodu Ethernet M12
- Łatwość instalacji dzięki końcówkom prostym oraz standardowej długości 4 m
- Odpowiedni do zastosowań ruchomych (obciążalność cykli zgięcia i skręcania)
- Właściwa ochrona IP i odporność na przeciążenia
- Możliwość zamówienia innych długości na specjalne życzenie
Zastosowanie przewodu M12 męski ekranowany Ethernet to skuteczny sposób na niezawodną transmisję danych oraz bezpieczeństwo okablowania, zgodnie z aktualnymi wymaganiami przemysłu.
