Męski 90° – żeński 90°
M12, 4-piny – M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 2 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 841 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z 2 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 70,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 3 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 72,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 29000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

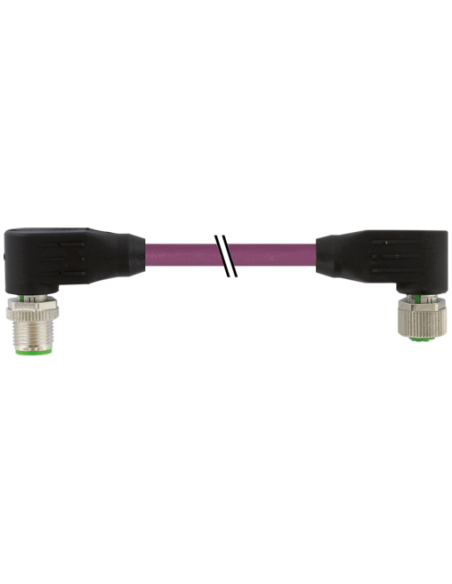

Męski przewód M12 90° / żeński przewód M12 90° ekranowany – Przewód połączeniowy 3 m (7000-44021-8410300)
Męski przewód M12 90° – żeński przewód M12 90° to wysokiej jakości ekranowany kabel połączeniowy przeznaczony do zastosowań przemysłowych, w szczególności dla systemów Profibus, gdzie wymagana jest niezawodność transmisji sygnału oraz odporność na zakłócenia elektromagnetyczne.
Profesjonalne złącza M12 – odporność i bezpieczeństwo połączenia
Narożne złącza M12 o kodowaniu „B” zostały zaprojektowane w celu sprostania wymaganiom przemysłowym – zarówno pod względem trwałości mechanicznej, jak i odporności na czynniki zewnętrzne. Wysoka klasa szczelności (IP65, IP66K, IP67, IP68) gwarantuje bezpieczeństwo nawet w trudnych warunkach środowiskowych. Obudowa wykonana z wytrzymałego tworzywa PUR zapewnia odporność na oleje, chemikalia oraz uszkodzenia mechaniczne.
Kabel Profibus do wymagających zastosowań automatyki
Produkt dedykowany jest do połączeń magistrali Profibus, stosowanych w automatyce przemysłowej, maszynach, liniach technologicznych oraz systemach sterowania. Dzięki zastosowaniu ekranowania miedzianego (ochrona sygnału do 85%), przewód skutecznie zabezpiecza komunikację przed zakłóceniami elektromagnetycznymi.
- Standardowe kodowanie B – kompatybilność z wieloma urządzeniami automatyki oraz systemami Profibus DP.
- Złocone styki – niskie opory kontaktowe oraz wysoka odporność na korozję.
- Temperatura pracy: od -25°C do 85°C (kabel do -40°C w trybie stałym).
- Napięcie robocze: do 60 V, prąd do 4 A na styk.
- Wytrzymałość mechaniczna – odporność na wielokrotne zginanie (do 5 milionów cykli), specjalistyczny płaszcz PUR.
Ekranowany przewód M12 – dla stabilnej transmisji danych
Przewód o długości 3 m wyposażony jest w dwie żyły komunikacyjne (czerwony, zielony) zgodnie z wytycznymi dla Profibus DP, oraz specjalistyczne wypełniacze, które zapewniają stabilność i trwałość struktury kabla. Dzięki zgodności ze standardem DIN EN 61076-2-101 (M12) możliwa jest bezproblemowa integracja z innymi komponentami systemów przemysłowych.
Zastosowania przewodu M12 Profibus 7000-44021-8410300
Kabel znajduje zastosowanie w:
- Automatyce przemysłowej – jako przewód komunikacyjny Profibus DP.
- Systemach sterowania maszyn – do niezawodnej transmisji danych na krótkich i średnich dystansach.
- Szafach sterowniczych oraz aplikacjach wymagających dużej odporności na drgania i kontakt z olejami czy agresywnymi środkami chemicznymi.
- Robotyce, liniach produkcyjnych – wszędzie tam, gdzie wymagany jest pewny, szybki i odporny na zakłócenia przesył sygnałów.
Wysoka odporność chemiczna, mechaniczna oraz łatwość montażu (połączenie włożone, przykręcone) sprawiają, że ekranowany przewód M12 stanowi wszechstronne rozwiązanie dla wielu procesów przemysłowych. Produkt nie zawiera halogenów, krzemu, ołowiu ani kadmu – co staje się istotne przy wymogach specjalnych oraz normach środowiskowych.
