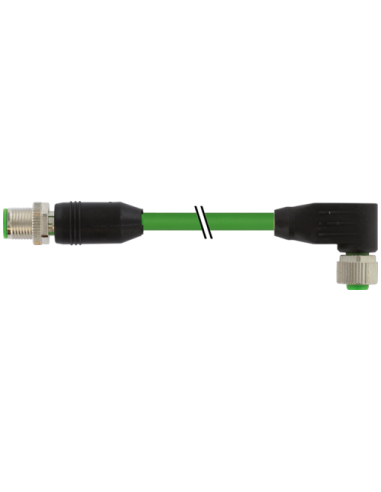

Męski prosty – żeński 90°

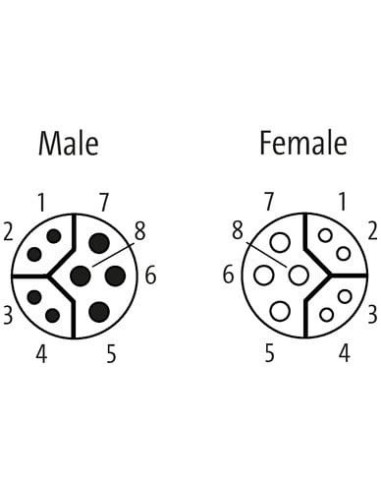

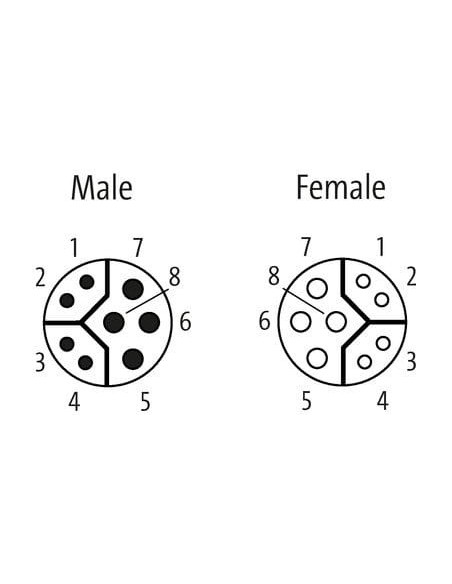

M12, kodowanie Y
8-piny, ekranowany
Ethernet CAT5
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | Y |
| Materiał | PUR |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 50 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk danych maks. | 0,5 A |
| Prąd roboczy na styk zasilania maks. | 6 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

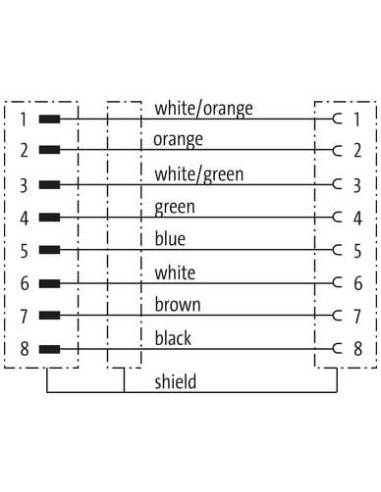

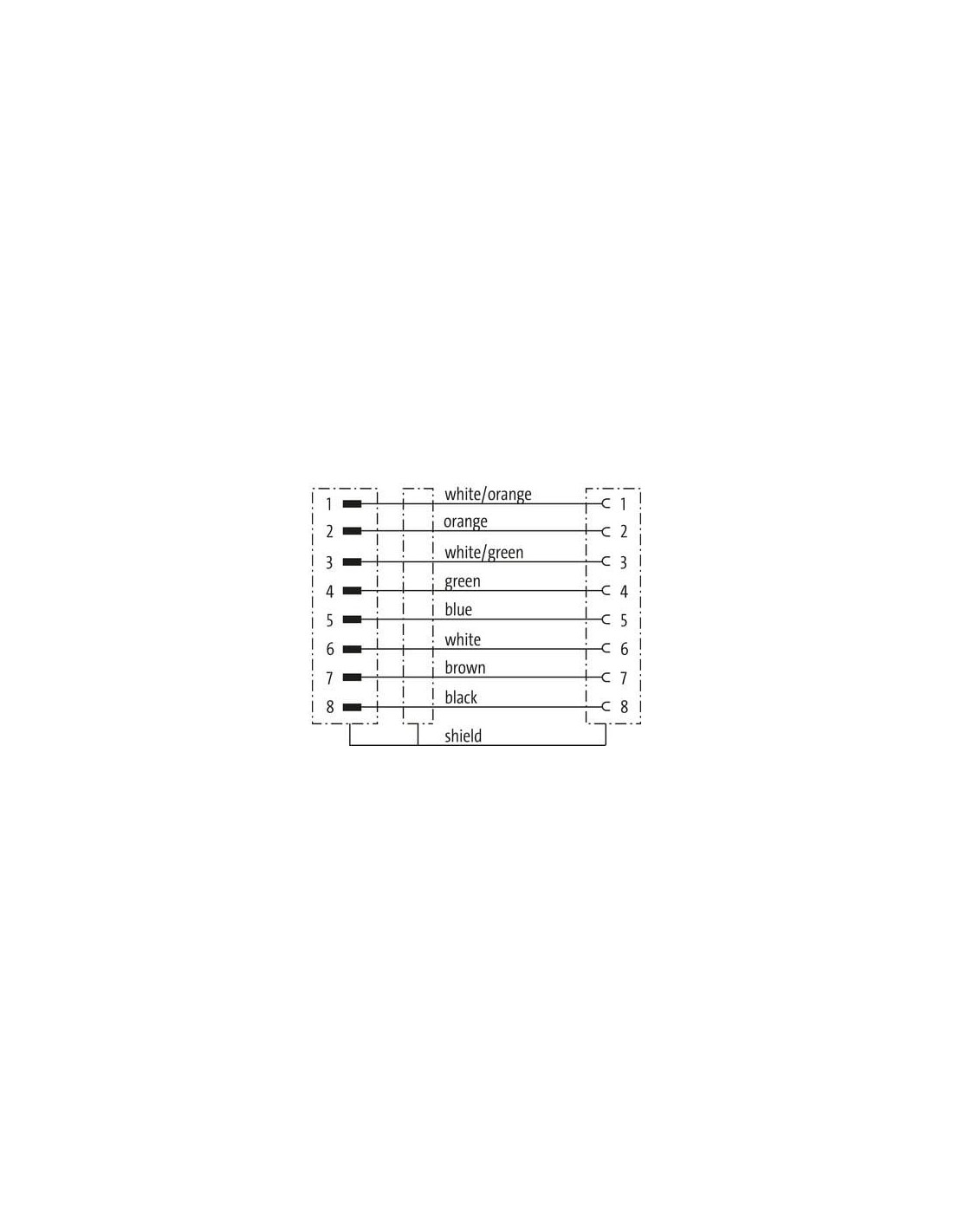

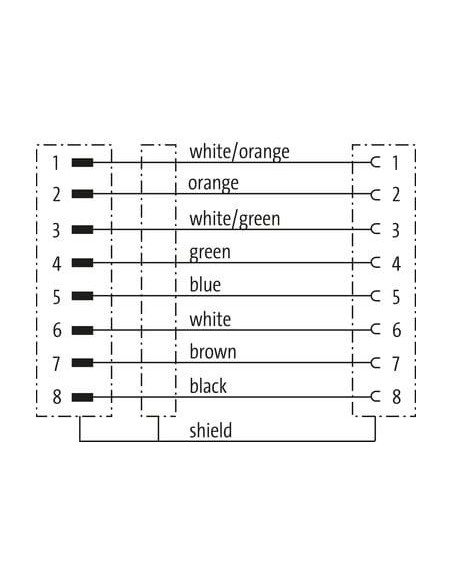

| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
General data | Cable
| Identyfikacja przewodu | 805 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o 1 Filler twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires o Sposób łączenia z Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Ekranowanie skrętki kablowej (rodzaj) | Oplot miedziany, ocynowany |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | czarny, , biały, niebieski, (pomarańczowo-białe, zielony, pomarańcz, zielono-biały) |
Mechanical data | Cable
| Cable weigth | 107,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 20 AWG |
| Conductor crosssection (wire) | 20 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 4 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 26 AWG |
| Conductor crosssection wire (Data) | 26 AWG |
| Material conductor wire (Data) | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 5,9 A |
| Obciążalność prądowa min. żyły (dane) | 2 A |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 35 Ω/km |
| Electrical resistance coating wire (Data) | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Kabel M12 męski 0° / M12 żeński 90° Y-codowany 1m ekranowany – profesjonalne złącze Ethernet CAT5
M12 męski 0° / M12 żeński 90° to zaawansowany technologicznie kabel połączeniowy do zastosowań przemysłowych, przeznaczony do aplikacji wymagających niezawodnej transmisji danych oraz zasilania w trudnych warunkach eksploatacyjnych. Produkt oznaczony kodem 7000-47061-8310100 posiada ekranowanie zapewniające ochronę przed zakłóceniami elektromagnetycznymi oraz spełnia wysoki standard szczelności IP67.
Budowa, właściwości i typowe zastosowania kabla M12 Y-codowanego
Kabel M12 Y-codowany został wyposażony w złącze męskie proste i żeńskie kątowe (90 stopni), co ułatwia montaż w miejscach o ograniczonej przestrzeni. Dzięki kodowaniu typu Y oraz 8-pinowej budowie obsługuje równoczesną transmisję danych i zasilania – jest zgodny ze standardem Ethernet CAT5. Idealnie sprawdzi się w:
- Automatyce przemysłowej – w połączeniach sieciowych maszyn, czujników i urządzeń sterujących.
- Robotyce oraz systemach transportowych – wszędzie tam, gdzie wymagana jest niezawodność oraz odporność na czynniki zewnętrzne i uszkodzenia mechaniczne.
- Aplikacjach Ethernet – przesył danych na odległość do 50 m przy zachowaniu wysokich parametrów transmisji.
- Przemysłowych sieciach komunikacyjnych – dzięki pełnemu duplexowi oraz wysokiej odporności na wilgoć, kurz, oleje i chemikalia.
Odporność, trwałość i zastosowane materiały
Obudowa wykonana z wysokiej jakości tworzywa PUR zapewnia doskonałą odporność chemiczną i mechaniczną – kabel cechuje się odpornością na płomień (zgodność z UL 1581 oraz IEC 60332-2-2) oraz odpornością na oleje i benzynę. Może być używany w szerokim zakresie temperatur od -25°C do 85°C dla złącz oraz od -50°C do 80°C/90°C dla samego przewodu (w zależności od zastosowania: statycznego lub ruchomego).
- Solidne ekranowanie: oplot miedziany zapewnia skuteczną ochronę przed zakłóceniami EMC.
- Kabel 4-żyłowy, żyły ze skrętki miedzianej – zapewniają elastyczność oraz wysoką trwałość na ruch i skręcanie.
- Bezołowiowa, bezhalogenowa izolacja gwarantująca bezpieczeństwo środowiskowe.
- Oznaczenie kolorystyczne przewodów zgodne ze standardami przemysłowymi – ułatwiające montaż i diagnostykę.
Złącza M12 – uniwersalność i wygoda montażu
Złącze M12 (gwint M12 x 1, rozstaw klucza SW13) wyróżnia się łatwością i pewnością montażu dzięki blokadzie bagnetowej oraz zabezpieczeniu przeciwwstrząsowemu. Dzięki swojej budowie kątowej oraz prostej, jest idealnym rozwiązaniem do łączenia urządzeń w ograniczonych przestrzeniach, zapewniając niezawodne i trwałe połączenie.
- Stopień ochrony IP67 – odporność na pył i wodę, także w warunkach przemysłowych.
- Możliwość zamocowania za pomocą opasek czy innych zabezpieczeń mechanicznych.
- Dedykowany do pracy w instalacjach stacjonarnych i ruchomych – kabel wytrzymuje nawet do 5 milionów cykli gięcia oraz 2 milionów cykli skręcania.
Cechy wyróżniające i zalety kabla M12 Ethernet Y-codowanego
- Szybka transmisja danych: do 100 Mbit/s zgodnie z CAT5 / Class D.
- Wysoka wytrzymałość mechaniczna: dzięki poliuretanowej powłoce oraz solidnej konstrukcji złącza.
- Kompatybilność z szeroką gamą urządzeń: standardowe kodowanie Y i 8-pinowe złącze.
- Bezpieczeństwo pracy: ochrona antywstrząsowa oraz stabilność połączenia podczas ruchu kabli.
- Uniwersalność w zastosowaniach przemysłowych: automatyzacja, robotyka, instalacje Ethernet.
Kabel ekranowany M12 męski 0° / M12 żeński 90° Y-codowany stanowi idealne rozwiązanie dla profesjonalistów poszukujących niezawodnych komponentów sieciowych o wysokiej odporności i trwałości. Jest niezbędny w środowiskach wymagających niezawodnej transmisji danych i zasilania nawet w najtrudniejszych warunkach eksploatacyjnych.
