Cube67
Męski prosty – żeński proste
M12 – M12, 6-piny
ekranowany
Kodowanie A
Przewód hybrydowy
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 6 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

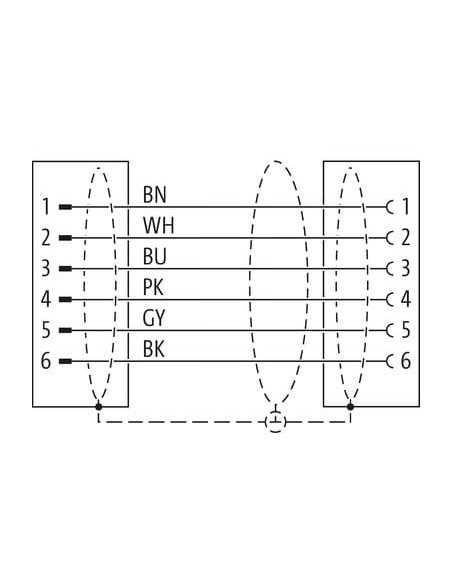

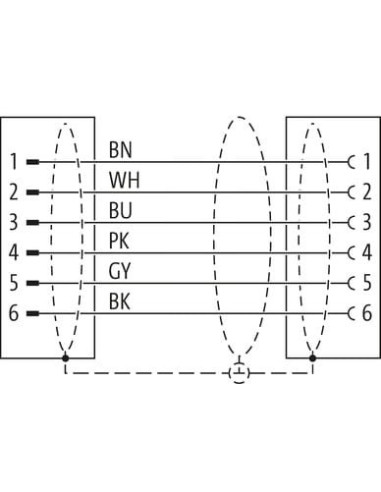

| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
General data | Cable
| Identyfikacja przewodu | 802 |
| Funkcja kabla | Hybrydowe, Sygnał, Dane |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires z Sposób łączenia z 3 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
Mechanical data | Cable
| Cable weigth | 77 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 32 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 0,25 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6,3 A |
| Obciążalność prądowa min. żyły (dane) | 3,2 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Współczynnik indukcyjności elektrycznej | 0,65 mH/km |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 63000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,2 kV @ 60 s |
| Rezystancja izolacji | 2000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
| Skręcanie | ± 180 °/m |
Konektor Cube67 M12 męski – żeński M12 6-pinowy 7000-46041-8020500 – kabel hybrydowy PUR
Konektor Cube67 M12 męski – żeński o długości 5 metrów to specjalistyczne rozwiązanie dla wymagających aplikacji przemysłowych, automatyki i systemów sterowania. Złącze jest ekranowane i wyposażone w hybrydowy przewód 6-pinowy, co umożliwia jednoczesne przesyłanie sygnału i danych na wysokim poziomie niezawodności oraz bezpieczeństwa elektromagnetycznego.
Specyfikacja i kluczowe cechy złącza M12 – M12
- Kod produktu: 7000-46041-8020500
- Konstrukcja: Złącze męskie proste – żeńskie proste, kodowanie typu A.
- Liczba pinów: 6
- Stopień ochrony: IP65, IP67 – odporność na wodę i pył przy zastosowaniu przyłącza z nakrętką.
- Pozłacane styki – zapewniają niezawodne, niskorezystancyjne połączenie elektryczne.
- Odporna na oleje i środki chemiczne powłoka PUR (przewód oraz obudowa), dzięki czemu produkt doskonale sprawdza się w trudnych warunkach przemysłowych.
- Przewód hybrydowy: umożliwia przesył sygnału, danych oraz zasilania jednym przewodem.
- Materiał uszczelnienia: FKM, zapewniający szczelność i długą żywotność.
- Wytrzymałość na zginanie – przeznaczony do aplikacji ruchomych (żywotność do 5 mln cykli zgięcia).
- Bezpieczeństwo użytkowania: wysoka odporność na szkodliwe czynniki środowiskowe i mechaniczne.
Zastosowanie konektora M12 Cube67 – automatyka, robotyka, maszyny przemysłowe
Konektor Cube67 M12 męski–żeński 6-pinowy jest powszechnie wykorzystywany w:
- Automatyce przemysłowej – do podłączenia modułów sterujących, czujników, siłowników i komponentów systemów rozproszonych.
- Robotyce – stabilne połączenia podczas pracy w trybie ruchomym.
- Maszynach produkcyjnych – niezawodne przesyłanie sygnałów oraz danych w środowisku o wysokim zapyleniu, zawilgoceniu czy obecności olejów.
- Systemach bezpieczeństwa – odporność na wstrząsy, wibracje, przemieszczanie kabli.
- Przemyśle spożywczym, chemicznym, automotive – wszędzie tam, gdzie liczy się trwałość połączeń i bezpieczeństwo transmisji.
Zalety i możliwości wykorzystania złącza przemysłowego M12
Konektor M12 Cube67 charakteryzuje się prostą instalacją (system przykręcany), a dzięki przemyślanej konstrukcji oraz wysokiej jakości materiałom gwarantuje:
- Bardzo wysoką niezawodność przesyłania sygnału oraz danych w trudnych warunkach.
- Odporność na oddziaływanie substancji agresywnych i olejów – dzięki zastosowaniu trwałego tworzywa oraz specjalnej powłoki.
- Długi okres eksploatacji – min. 5 milionów cykli zgięcia przewodu w aplikacjach ruchomych.
- Elastyczność konfiguracji – dostępne inne długości oraz konstrukcje przewodu na zamówienie.
- Szybki i łatwy montaż dzięki kodowaniu typu A i solidnemu gwintowi M12 x 1.
Złącze M12 Cube67 7000-46041-8020500 to wybór do profesjonalnych zastosowań w automatyce, gwarantujący stabilność i bezpieczeństwo połączeń nawet w najbardziej wymagających środowiskach przemysłowych.
