Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

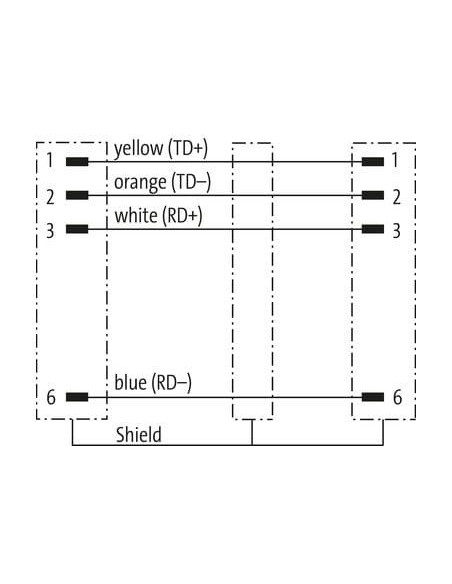

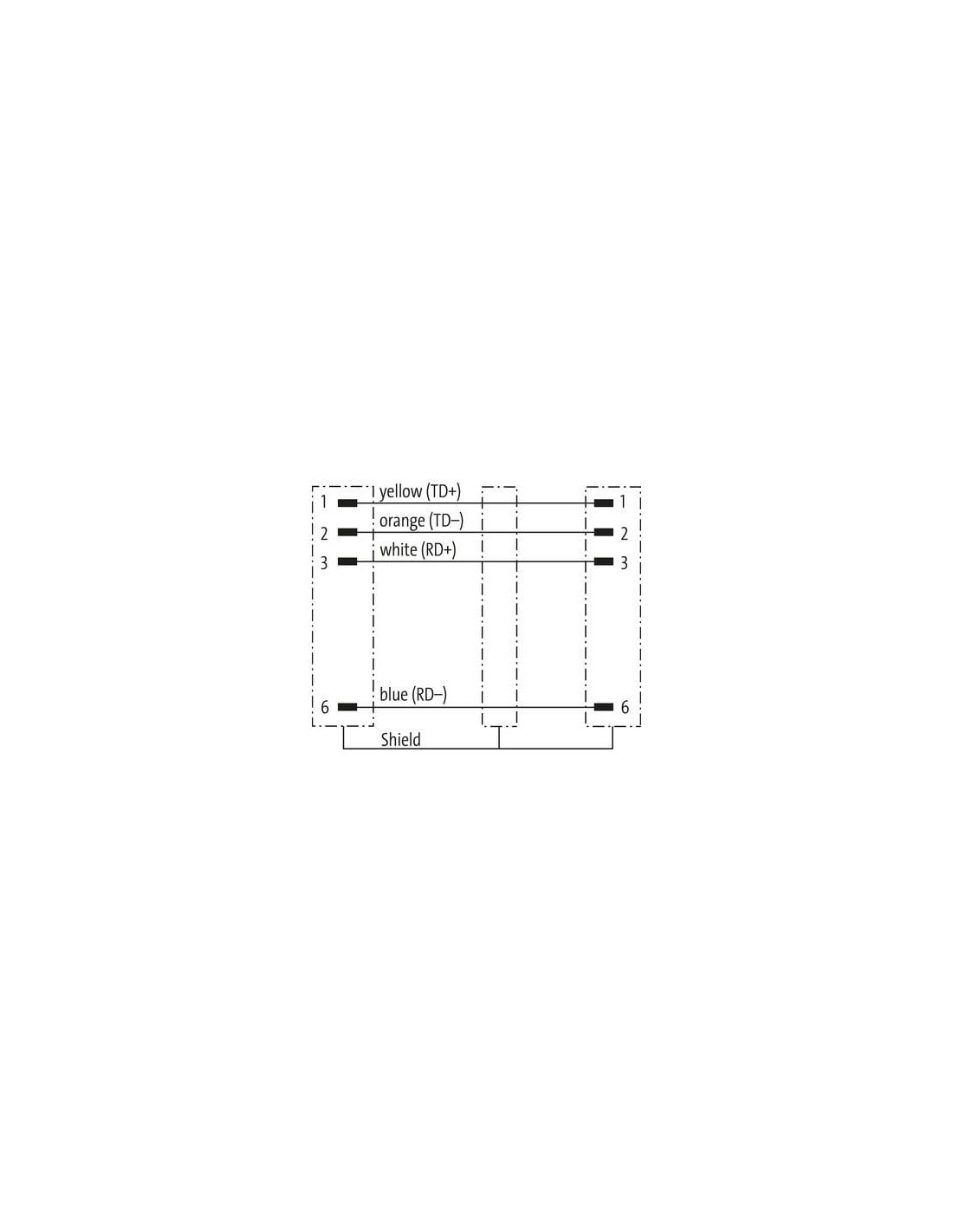

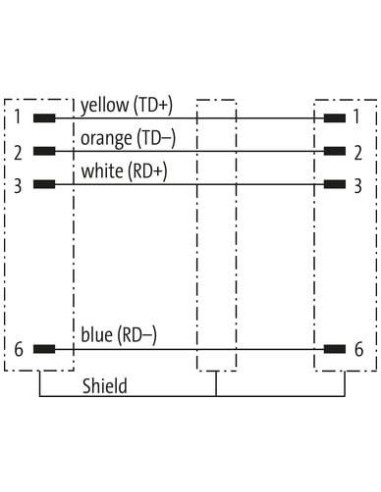

| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
General data | Cable
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

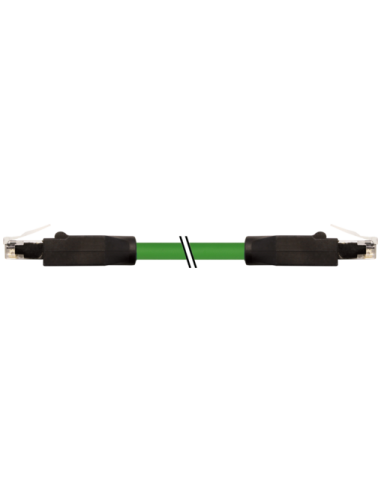

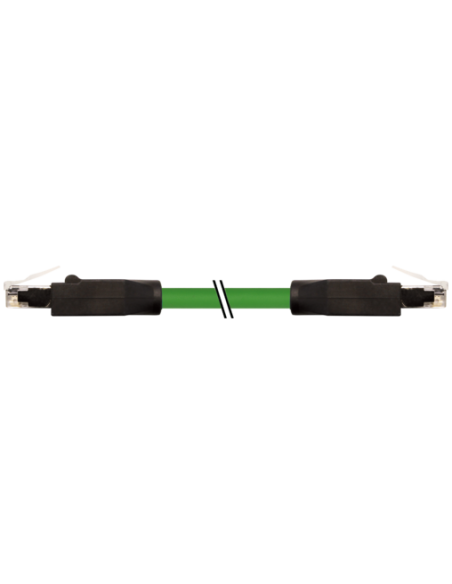

Konektor RJ45 męski prosty – kabel Ethernet CAT5 1,5 m | 7700-74301-S7V0150
Konektor RJ45 męski prosty – RJ45 męski prosty to profesjonalny przewód sieciowy przeznaczony do zastosowania w instalacjach przemysłowych, automatyce oraz sieciach komputerowych, które wymagają niezawodnej i stabilnej transmisji danych. Długość kabla wynosi 1,5 m, co czyni go idealnym wyborem do połączeń punkt-punkt na niewielkich odległościach.
Zastosowanie i możliwości wykorzystania kabla RJ45 – CAT5
Kabel Ethernet CAT5 z ekranowaniem oraz wysoką odpornością mechaniczną i chemiczną doskonale sprawdza się w trudnych warunkach przemysłowych oraz w środowiskach narażonych na zakłócenia elektromagnetyczne. Produkt nadaje się zarówno do budowy instalacji sieciowych (LAN), jak i do połączeń urządzeń automatyki przemysłowej, paneli HMI, sterowników PLC oraz systemów monitoringu IP.
- Stabilna transmisja danych – zgodność z normą CAT5 (Class D) umożliwia przesyłanie danych z prędkością do 100 Mbit/s.
- Łatwa instalacja dzięki standardowym złączom RJ45 (męski – męski, prosty).
- Ekranowanie kabla zapewnia ochronę przed zakłóceniami elektromagnetycznymi, gwarantując niezawodną komunikację nawet w wymagających warunkach.
- Wytrzymała konstrukcja – wykonanie z trwałych materiałów, takich jak PUR, PA oraz TPE, chroni przed uszkodzeniami mechanicznymi i wpływem olejów.
- Odporność na czynniki zewnętrzne – zakres temperatur pracy od -40°C do +80°C umożliwia szerokie zastosowanie nawet w ekstremalnych warunkach środowiskowych.
Cechy i zalety kabla Ethernet z wtykiem RJ45
Konektor posiada cztery piny (kolory: żółty, pomarańczowy, biały, niebieski) oraz jest wyposażony w kapturek ochronny, który zwiększa bezpieczeństwo złącza podczas użytkowania. Kabel wykorzystuje przewody o przekroju 22 AWG, które gwarantują wysoką integralność sygnału i minimalizują straty transmisyjne.
Produkt cechuje się niską rezystancją linii (45,1 Ω/km) i wysoką odpornością na zginanie (do 35 milionów cykli gięcia), co sprawia, że nadaje się do zastosowań w ruchomych elementach linii produkcyjnych oraz w systemach wymagających częstych zmian położenia kabla.
Typowe zastosowania kabla RJ45 męski prosty
- Połączenia sieciowe urządzeń końcowych – komputery, przełączniki sieciowe, routery
- Integracja sprzętu przemysłowego w sieciach Ethernet – sterowniki PLC, panele operatorskie
- Transmisja danych w systemach monitoringu IP i CCTV
- Automatyka budynkowa i systemy inteligentnego domu
- Szybkie połączenia punkt-punkt w szafach sterowniczych oraz serwerowniach
Specyfikacja techniczna złącza Ethernet RJ45 męski prosty – 7700-74301-S7V0150
- Złącze: RJ45 męski, prosty
- Długość kabla: 1,5 m
- Kategoria kabla: CAT5, ekranowany (STP), przepustowość do 100 Mbit/s
- Liczba biegunów: 4
- Materiał płaszcza: TPE, odporny na oleje, chemikalia i czynniki środowiskowe
- Stopień ochrony: IP20
- Kolor kabla: zielony
- Wysoka odporność na zginanie i skręcanie, przewidziany do pracy w ruchu
Kabel został zaprojektowany zgodnie z wymaganiami norm IEC 60332-2-2 (odporność na palność) oraz wytycznymi UL dla zastosowań przemysłowych. Oplot miedziany ocynkowany zapewnia 75% pokrycie dla skutecznego ekranowania.
Konektor RJ45 męski prosty – CAT5 1,5 m to niezawodne rozwiązanie dla każdej instalacji sieciowej, zapewniające wysoką jakość transmisji oraz trwałość nawet w najbardziej wymagających zastosowaniach.
