Ethernet

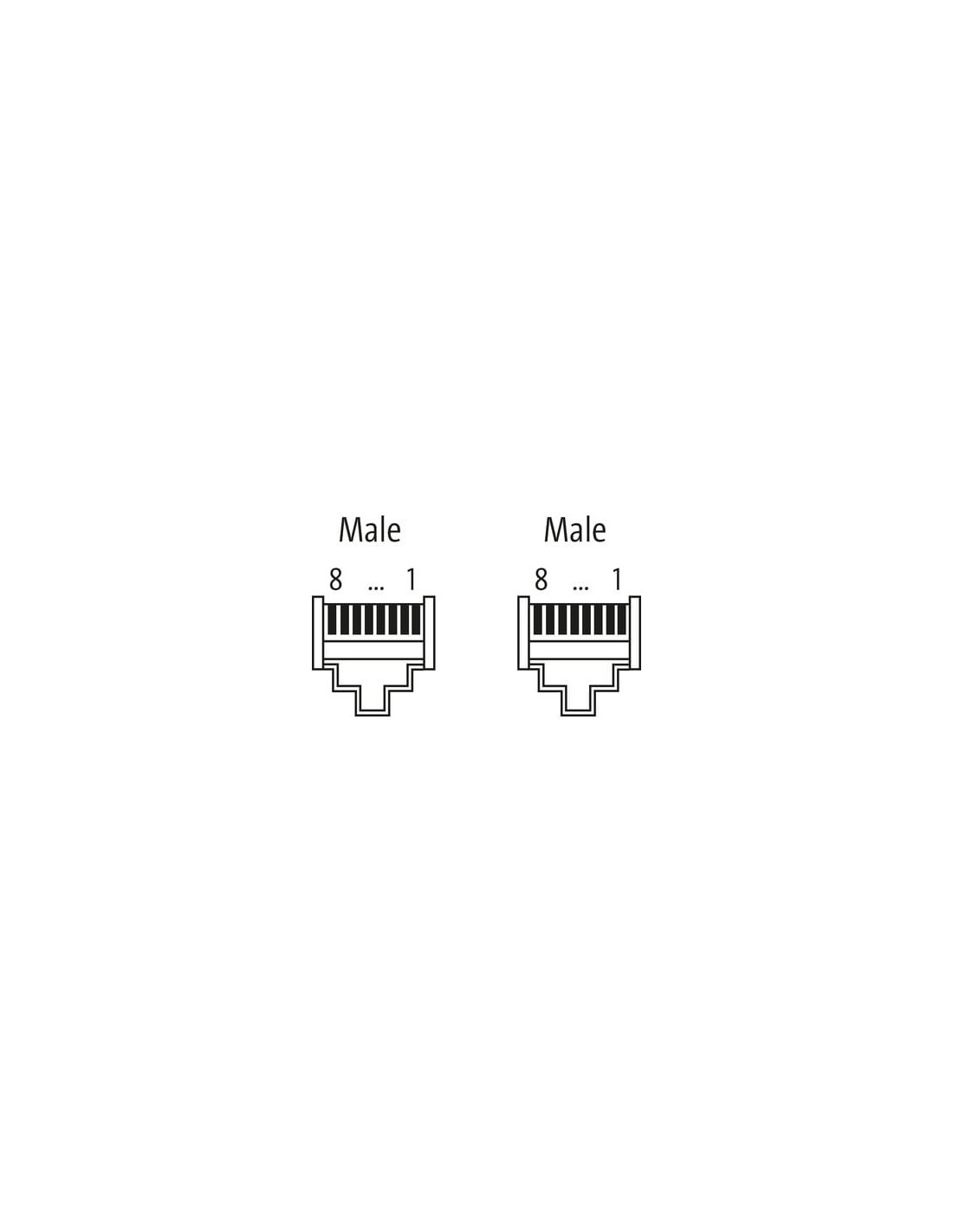

Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor Ethernet RJ45 prosty – kabel połączeniowy CAT6 1m – 7000-74311-7900100
Konektor Ethernet RJ45 prosty – RJ45 prosty o długości 1 metra (kod: 7000-74311-7900100) to profesjonalny przewód przeznaczony do szybkiej transmisji danych w sieciach przemysłowych oraz biurowych. Wyposażony w ekranowane złącza męskie RJ45 ośmiu pinów, przewód spełnia rygorystyczne wymagania standardu CAT6, Class EA, gwarantując niezawodne działanie nawet w trudnych warunkach przemysłowych.
Zastosowanie przewodu RJ45 – sieci przemysłowe i biurowe
Kabel RJ45-RJ45 1m idealnie sprawdza się w połączeniach sieciowych między urządzeniami komunikującymi się poprzez Ethernet – komputerami, przełącznikami, routerami oraz urządzeniami automatyki przemysłowej. Doskonały wybór do nowoczesnych sieci LAN, aplikacji przemysłowych oraz do połączeń urządzeń, gdzie istotna jest szybka i stabilna transmisja danych.
- Maksymalna prędkość przesyłu danych: 10 Gbit/s
- Standard sieciowy: CAT6 (spełnia normy ISO/IEC 11801:2002 oraz EN 50173-1)
- Zastosowanie w systemach sterowania, automatyce, telekomunikacji, serwerowniach, biurach
- Dedykowany do wymagających środowisk, gdzie występują zakłócenia elektromagnetyczne
Wytrzymała konstrukcja – odporność w środowisku przemysłowym
Konektor RJ45 ekranowany wyposażony jest w trwałą obudowę z tworzywa PUR, która zapewnia wysoką odporność chemiczną i na oleje. Zastosowanie ekranowania oplotem miedzianym i foliowym minimalizuje zakłócenia EMC, gwarantując stabilność przesyłu sygnału nawet w trudnych warunkach przemysłowych.
- Stopień ochrony IP20 – zabezpieczenie przed cząstkami stałymi
- Odporność na płomień: spełnia normę IEC 60332-2-2
- Odporność na oleje, chemikalia i benzynę
- Kabel bezołowiowy, bezhalogenowy, wolny od FCKW
- Zakres temperatury pracy: od -25°C do 85°C (przewód do -40°C w warunkach statycznych)
Specjalna konstrukcja przewodu i złączy Ethernet
Przewód o długości 1 metra wyposażony jest w dwa męskie wtyki RJ45 w wersji prostej (straight), w pełni ekranowane, co umożliwia łatwy montaż i niezawodność połączenia. Wysokiej klasy blokada zatrzaskowa zabezpiecza złącze przed przypadkowym rozłączeniem. Kodowanie przewodów T568B umożliwia jego zastosowanie w istniejących instalacjach.
- Kabel sieciowy – typ skrętka, 8 żył (4 pary)
- Izolacja przewodu: zielony PUR
- Bardzo dobre właściwości mechaniczne – odporność na zginanie
- Wskaźnik koloru izolacji: identyfikacja przewodu – 790
- Przekrój przewodu: 26 AWG (miedź)
Zalety stosowania profesjonalnych przewodów RJ45
Wybierając profesjonalny przewód RJ45 CAT6, zyskuje się wysoką prędkość przesyłu, stabilność połączeń oraz odporność na zakłócenia elektromagnetyczne. Ekranowany kabel Ethernet doskonale sprawdzi się w środowiskach, gdzie istotna jest nieprzerwana transmisja danych, a także wysoka odporność na czynniki mechaniczne i chemiczne.
- Zoptymalizowany do zastosowań przemysłowych oraz profesjonalnych instalacji sieciowych
- Szybki montaż i pewne połączenie dzięki wytrzymałym wtykom zatrzaskowym
- Pewność działania w szerokim zakresie temperatur i warunków środowiskowych
Podsumowanie – kabel połączeniowy RJ45-RJ45 prosty 1m
Konektor Ethernet prosty RJ45 – RJ45 (7000-74311-7900100) to rozwiązanie dedykowane zarówno dla automatyki przemysłowej, jak i profesjonalnych sieci biurowych, gdzie liczy się niezawodność, szybkość oraz jakość przesyłu danych. Przewód spełnia wymagania kategorii CAT6, zapewnia ekranowanie oraz wytrzymałość na czynniki zewnętrzne.
