Męski prosty – męski prosty
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
Ethernet CAT5
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 792 |
| Kolor izolacji | czerwony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 180 °/m |

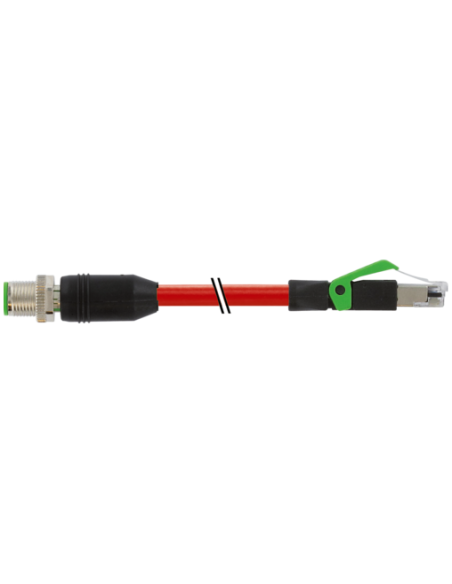

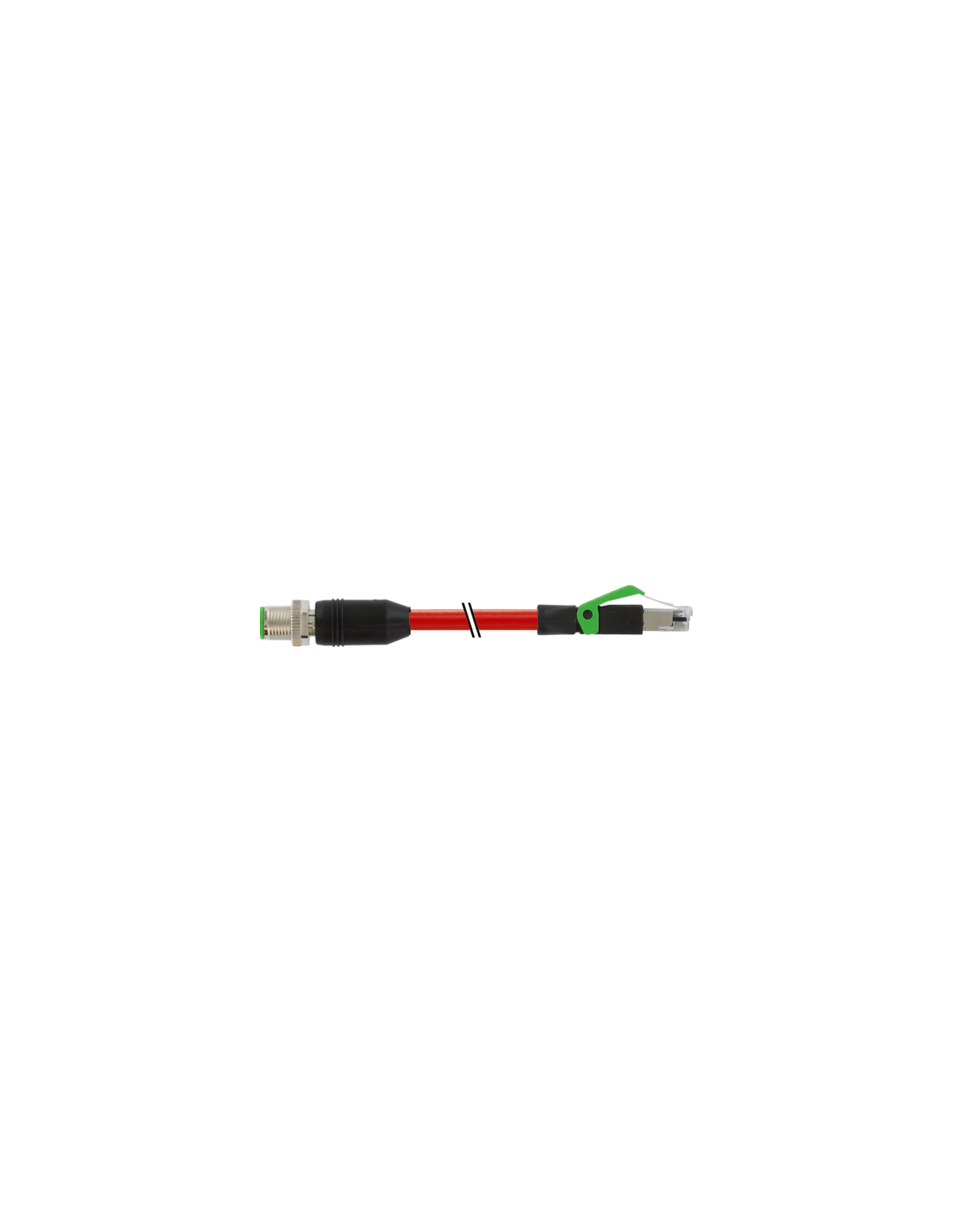

Ekranowane złącze M12 do RJ45 – przewód Ethernet CAT5 (2m) | Kod: 7000-44711-7920200
Męskie złącze M12 – RJ45 o długości 2 metrów to profesjonalny przewód zaprojektowany z myślą o niezawodnej transmisji danych w wymagających aplikacjach przemysłowych oraz automatyce. Wysoka jakość wykonania oraz zgodność z normami Ethernet CAT5 gwarantują stabilność i szybkość komunikacji sieciowej do 100 Mbit/s.
M12 do RJ45 – szybka i pewna komunikacja przemysłowa
Przewód Ethernet M12 – RJ45 wyróżnia się konstrukcją przystosowaną do środowisk przemysłowych – zastosowane materiały (PUR, FRNC, PE) zapewniają odporność na ścieranie, liczne czynniki chemiczne oraz oleje. Złącze M12 w wersji prostej (D-kodowane) gwarantuje wysoką szczelność klasy IP67 przy poprawnym zamocowaniu, co umożliwia bezpieczną pracę nawet w trudnych warunkach.
- Zgodność z normą DIN EN 61076-2-101 (M12)
- Ekranowanie przewodu zapewniające odporność na zakłócenia elektromagnetyczne
- Oplot miedziany pokryty cyną – skuteczna ochrona i stabilność przesyłu sygnału
- Przewód czteroprzewodowy (biały, żółty, niebieski, pomarańczowy)
- Obustronnie proste złącza: męskie M12 D-kodowane oraz męski ekranowany RJ45
- Długość kabla: 2 metry
- Praca w pełnym dupleksie – optymalna dla transmisji przemysłowych
Kabel Ethernet przemysłowy M12 – RJ45: typowe zastosowania
Przewód ten znajduje szerokie zastosowanie w automatyce przemysłowej, robotyce, systemach sterowania maszyn oraz rozwiązaniach IoT dla przemysłu. To doskonały wybór wszędzie tam, gdzie wysoka niezawodność transmisji danych oraz odporność na czynniki środowiskowe są priorytetem.
- Łączenie czujników, urządzeń sterujących i komputerów przemysłowych w sieci Ethernet
- Interfejsy maszyn oraz systemy monitoringu produkcji
- Praca w warunkach zapylenia, wilgoci oraz obecności olejów i smarów
Trwałość i odporność – kabel Ethernet dla wymagających aplikacji
Obudowa złącza M12 oraz materiał przewodu są wykonane z odpornego tworzywa PUR, co gwarantuje trwałość i długą żywotność, nawet przy wielokrotnych zgięciach i ruchach kabli (do 3 milionów cykli gięcia oraz miliona cykli skręcania). Złącze RJ45 ekranowane doskonale sprawdza się w dynamicznych instalacjach przemysłowych, zapewniając stabilność połączenia oraz bezpieczeństwo przesyłanych danych.
Złącze M12 – RJ45: budowa i bezpieczeństwo
- Stopień ochrony M12: IP67 – pełna szczelność w stanie dokręconym
- Stopień ochrony RJ45: IP20 – do zastosowań wewnątrz urządzeń i szaf sterowniczych
- Wytrzymałość elektryczna: napięcie robocze do 60V DC, impulsowe do 1kV
- Stabilna praca w szerokim zakresie temperatur: -25°C do +85°C
- Kabel wolny od halogenów, kadmu, ołowiu oraz FCKW i silikonu
Męskie złącze D-kodowane M12 – RJ45 ekranowany: funkcjonalność i montaż
Łatwy montaż dzięki prostemu zakończeniu obu złączy oraz wysokiej odporności mechanicznej (moment obrotowy 0,6 Nm, blokada cynkowa) pozwalają na szybkie i pewne podłączenie w nowych oraz istniejących instalacjach ethernetowych. Precyzyjna identyfikacja przewodów i solidna konstrukcja przewodu gwarantują pewność transmisji oraz bezpieczeństwo użytkowania.
Możliwości indywidualizacji
Na życzenie dostępne są także inne długości przewodów, co zapewnia elastyczność dostosowania do indywidualnych potrzeb aplikacji przemysłowych.
