Właściwości transmisyjne przy transmisji kanałowej do 50 m
Ethernet CAT6A
Gniazdo z kołnierzem proste – męski prosty

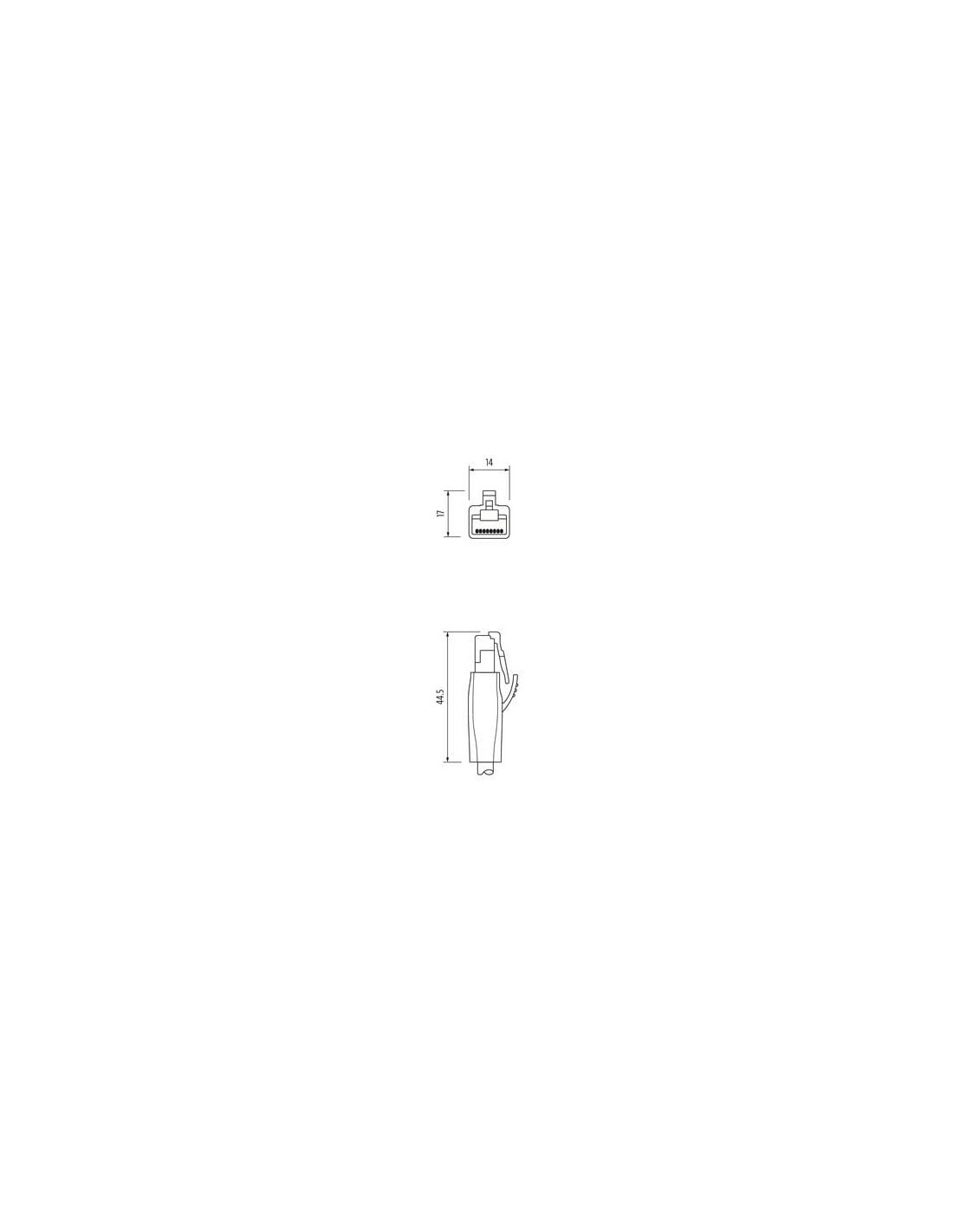

RJ45 – M12, 8-piny
Kodowanie X
ekranowany
Montaż na tylnym panelu
bez koszulek kablowych
Kapturek ochronny
| Długość kabla | 34 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW17 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

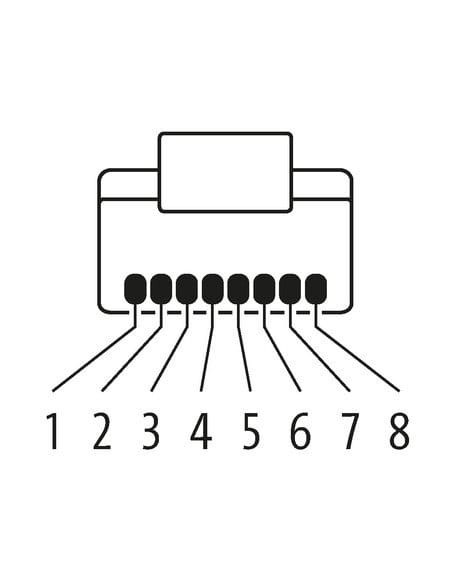

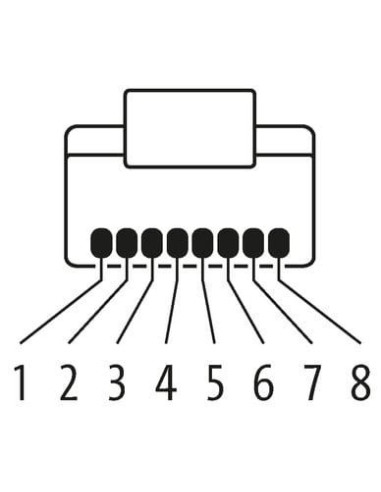

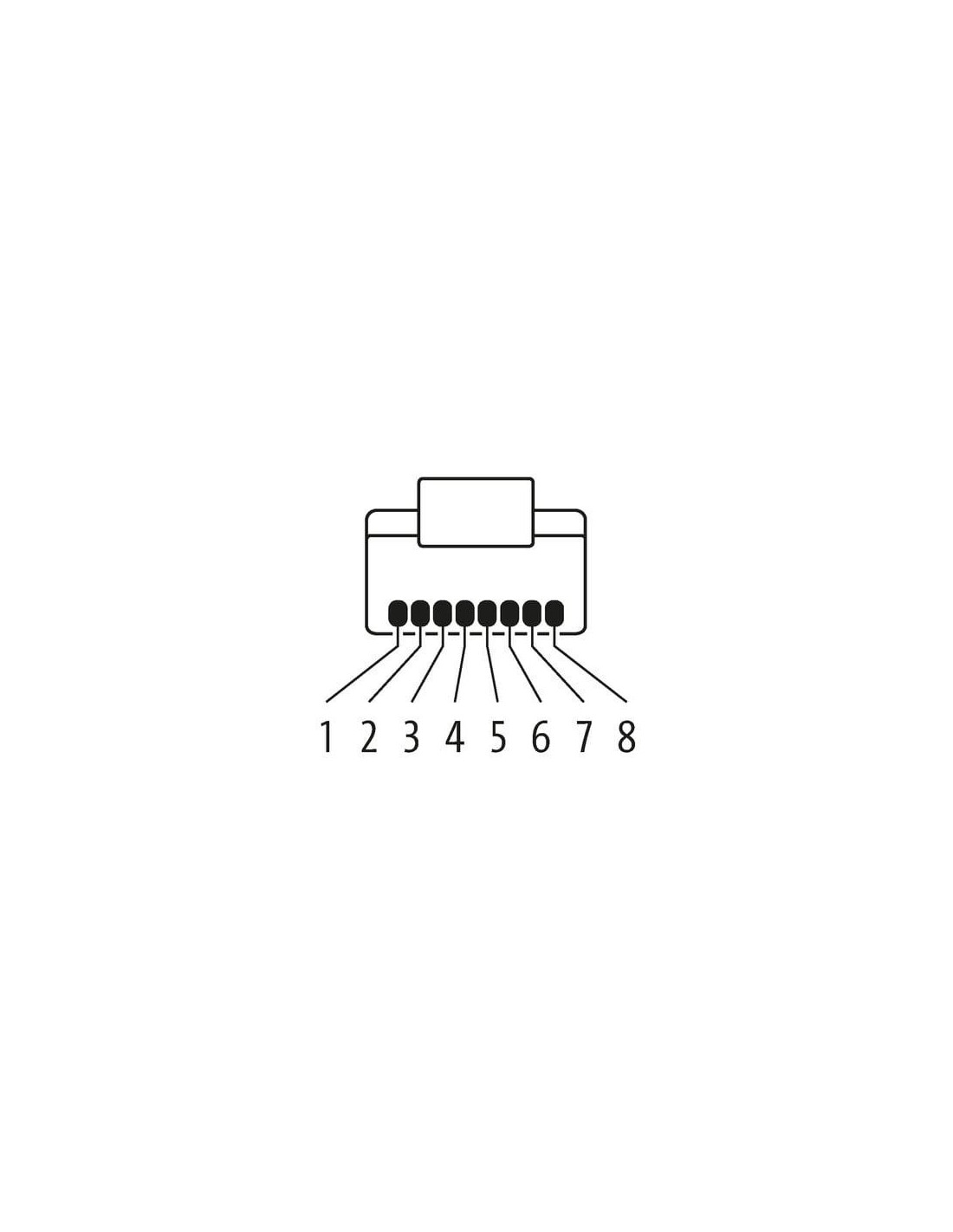

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4X |
| Funkcja kabla | Dane |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki o Insulation element twisted |
| Bandowanie | Foil |
| Filler | Insulation element |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 66 m |
| Cable weigth | 65,48 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 0,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 212 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 84850 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 424 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. @ 25 °C |
| Dystans (C-track) | 0,6 m @ 25 °C |
| Prędkość ruchu (C-track) | 1,2 m/s @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m @ 25 °C |
| Prędkość skrętu | 60 Cykle/min 25 °C |

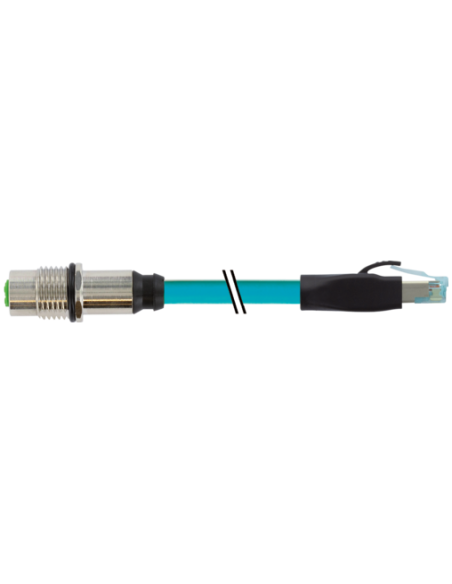

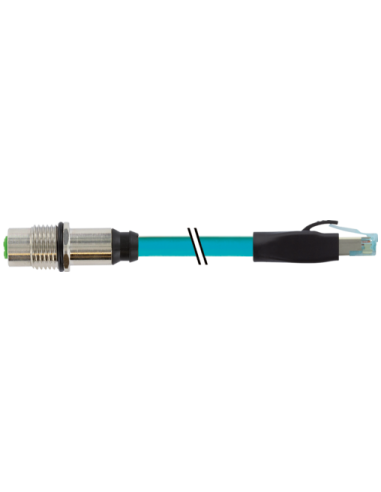

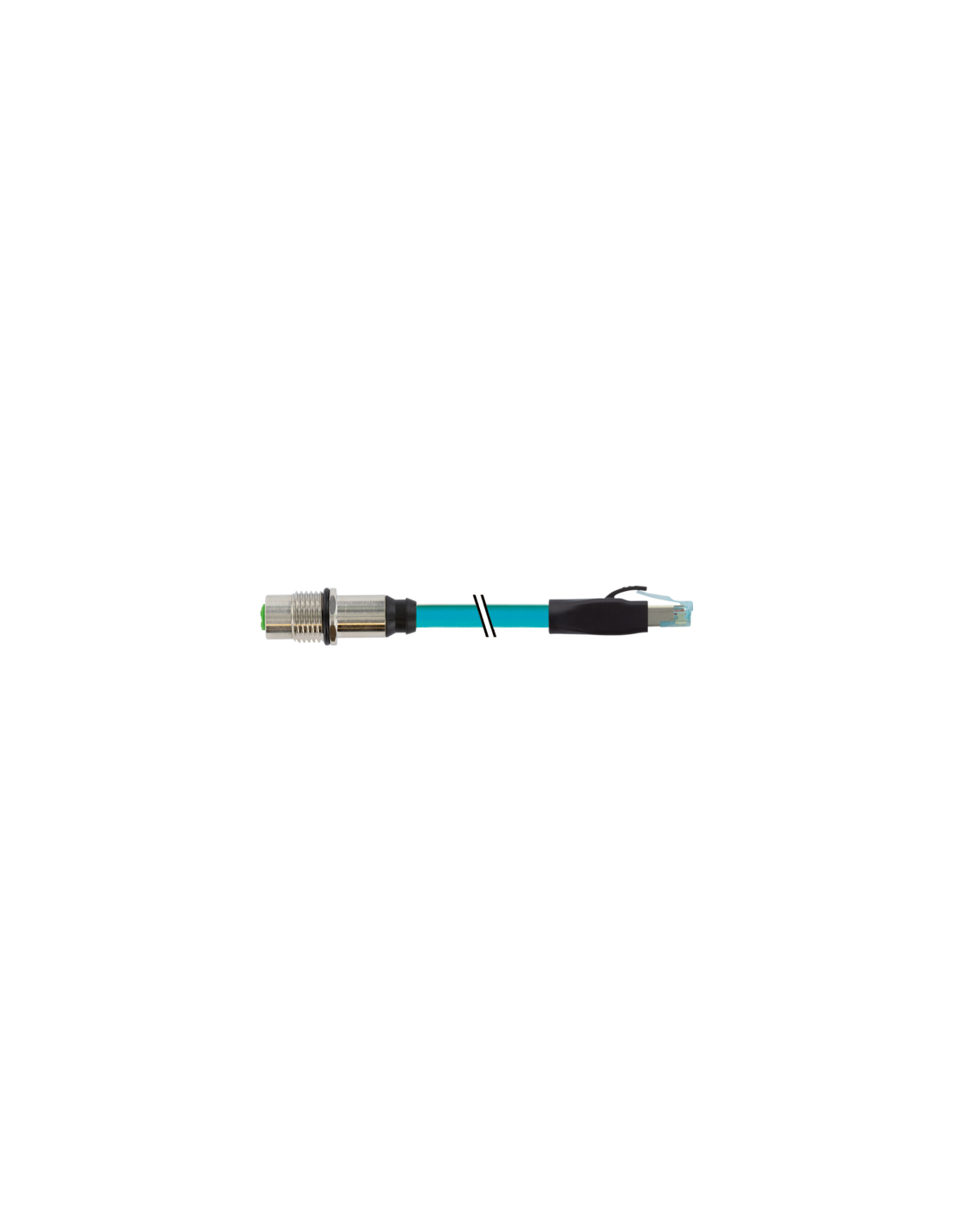

Złącze M12 X-kodowane - RJ45 CAT6A Gigabit 7700-51551-S4X3400
Złącze żeńskie M12, kod X / RJ45, męskie proste o długości kabla 34 m to wysokiej jakości komponent do transmisji danych w środowiskach przemysłowych. Umożliwia bezproblemową komunikację Gigabit Ethernet (do 10 Gbit/s) w standardzie CAT6A/klasa EA, co czyni go dedykowanym dla nowoczesnych systemów automatyki oraz przemysłowych sieci komunikacyjnych.
Profesjonalne złącze do wymagających zastosowań przemysłowych
Przewód ekranowany o wysokim stopniu ochrony IP67 (M12) i IP20 (RJ45) zapewnia skuteczną ochronę przed kurzem i wilgocią, co pozwala na pewną eksploatację w wymagających warunkach produkcyjnych. Złącze nadaje się do montażu w rozdzielniach, szafach sterowniczych, maszynach oraz na liniach produkcyjnych.
M12 X-kodowane na RJ45 – uniwersalne rozwiązanie
- Szybka transmisja danych – nawet do 10 Gbit/s przy zachowaniu integralności sygnału
- Odporność mechaniczna – powłoka niklowana, trwała izolacja z TPE oraz żyły miedziane, ocynowane
- Konstrukcja zgodna z wymaganiami przemysłu – długość robocza przewodu do 66 m, temperatura pracy od -40°C do +85°C (w zależności od aplikacji)
- Kodowanie X – pełna kompatybilność z najnowszymi standardami Ethernet

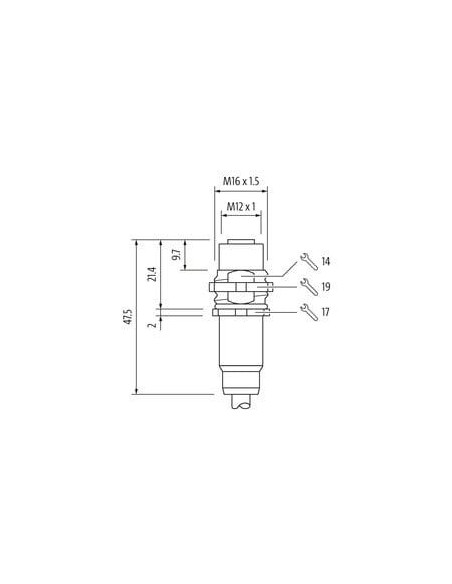

- Prosty montaż na tylnym panelu dzięki gwintowi M16x1.5
Zastosowania złącza M12 X na RJ45
Przewód M12 X/RJ45 jest polecany do zastosowań w:
- przemysłowych sieciach Ethernet (w tym Profinet, EtherCAT, Sercos III)
- połączeniach maszyn, robotów oraz systemów transportowych
- szafach sterowniczych oraz instalacjach automatyki budynkowej
- aplikacjach wymagających długich tras kablowych oraz odporności na zginanie i skręcanie
M12/RJ45 - szczegóły konstrukcyjne i zalety
Złącze posiada:
- 8-pinowe styki, w pełni zgodna konfiguracja z Ethernet CAT6A
- Wytrzymałość na liczne cykle zginania i skręcania, idealna do maszyn w ruchu
- Osłona niklowana oraz wysoka odporność chemiczna – możliwe użytkowanie w środowiskach o podwyższonych wymaganiach
- Bezpieczeństwo transmisji gwarantowane przez ekranowanie oraz odpowiedni dobór materiałów przewodów
Pozostałe atuty i normy
M12 X-kodowane / RJ45 spełnia normy IEC 60529 (IP67/IP20) oraz normy dotyczące odporności na płomień i substancje chemiczne. Przewód jest pozbawiony ołowiu i FCKW, co czyni go bezpiecznym dla środowiska.

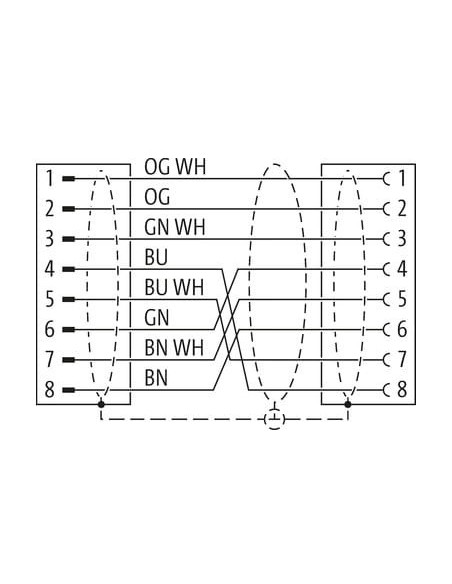

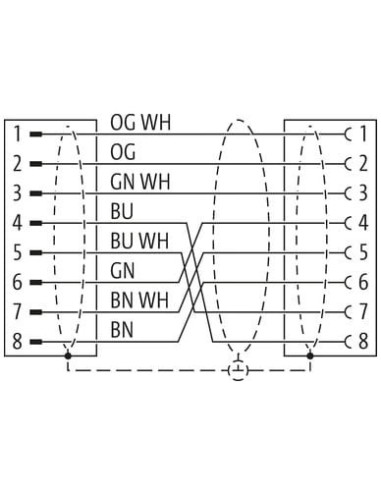

Pełna specyfikacja oraz szczegółowe schematy połączeń umożliwiają szybkie podłączenie i niezawodną eksploatację w każdej instalacji przemysłowej.
