Ethernet CAT6A
Męski prosty – męski prosty

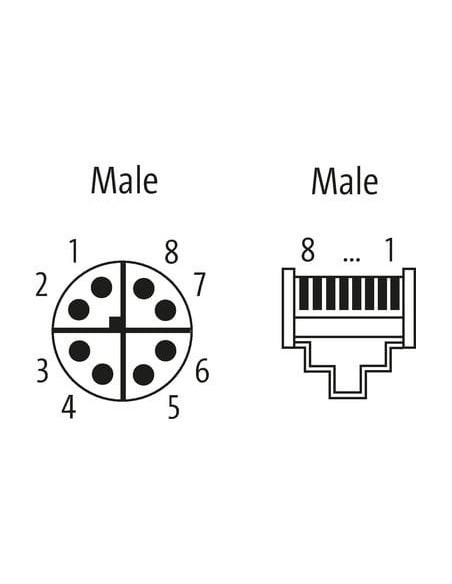

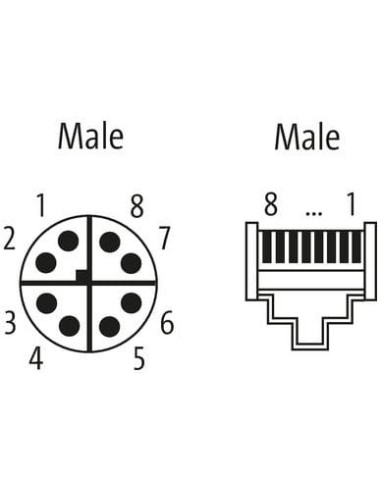

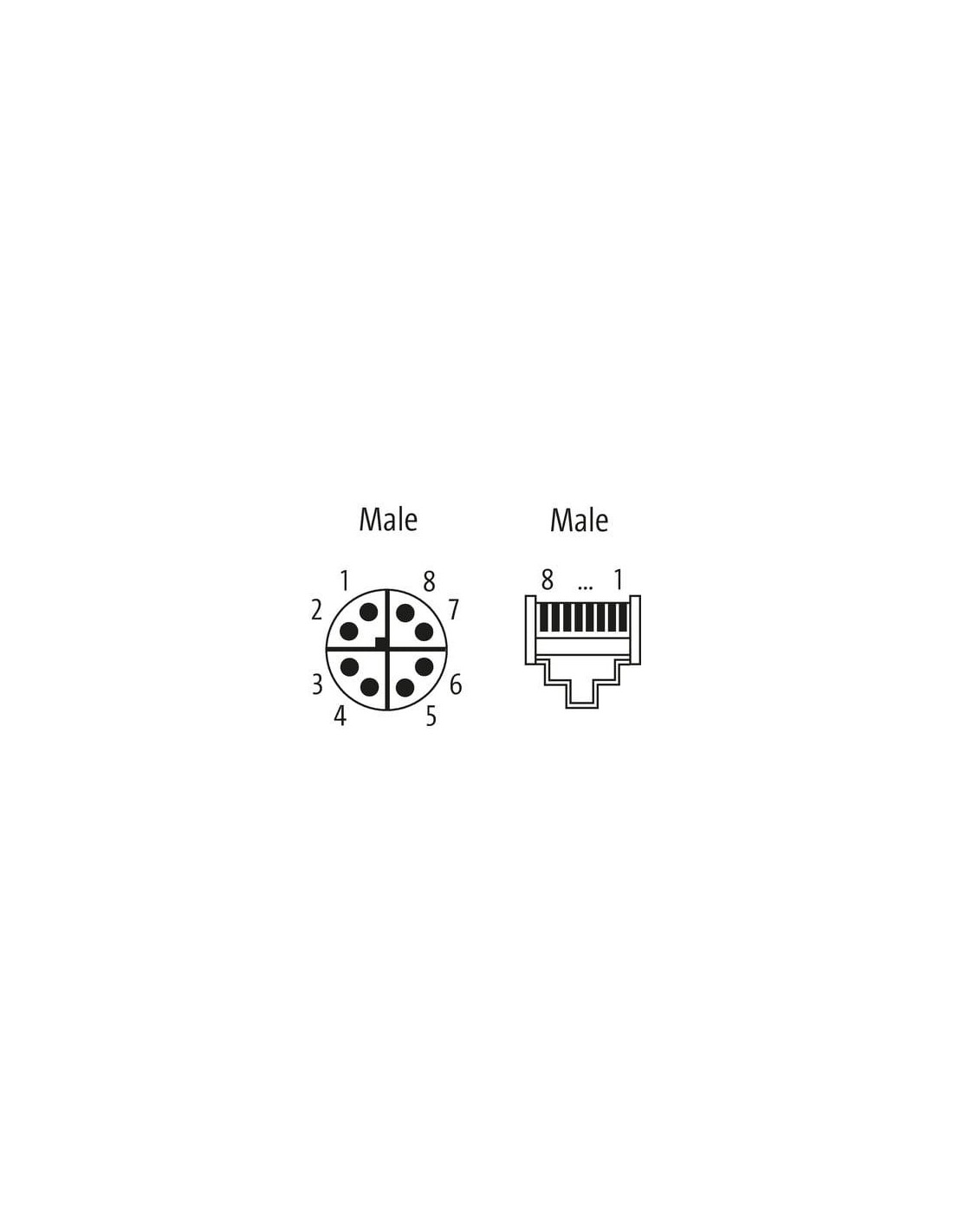

M12 – RJ45, 8-piny
Kodowanie X
Produkt spełnia wymagania wg UN/ECE R118
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 4 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-109 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady śruby | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

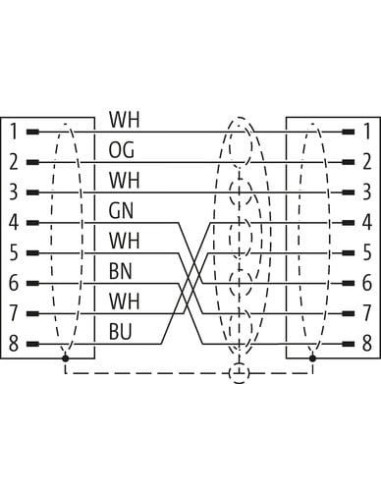

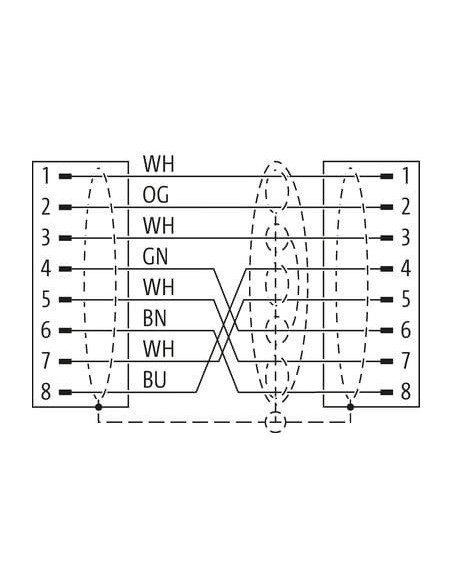

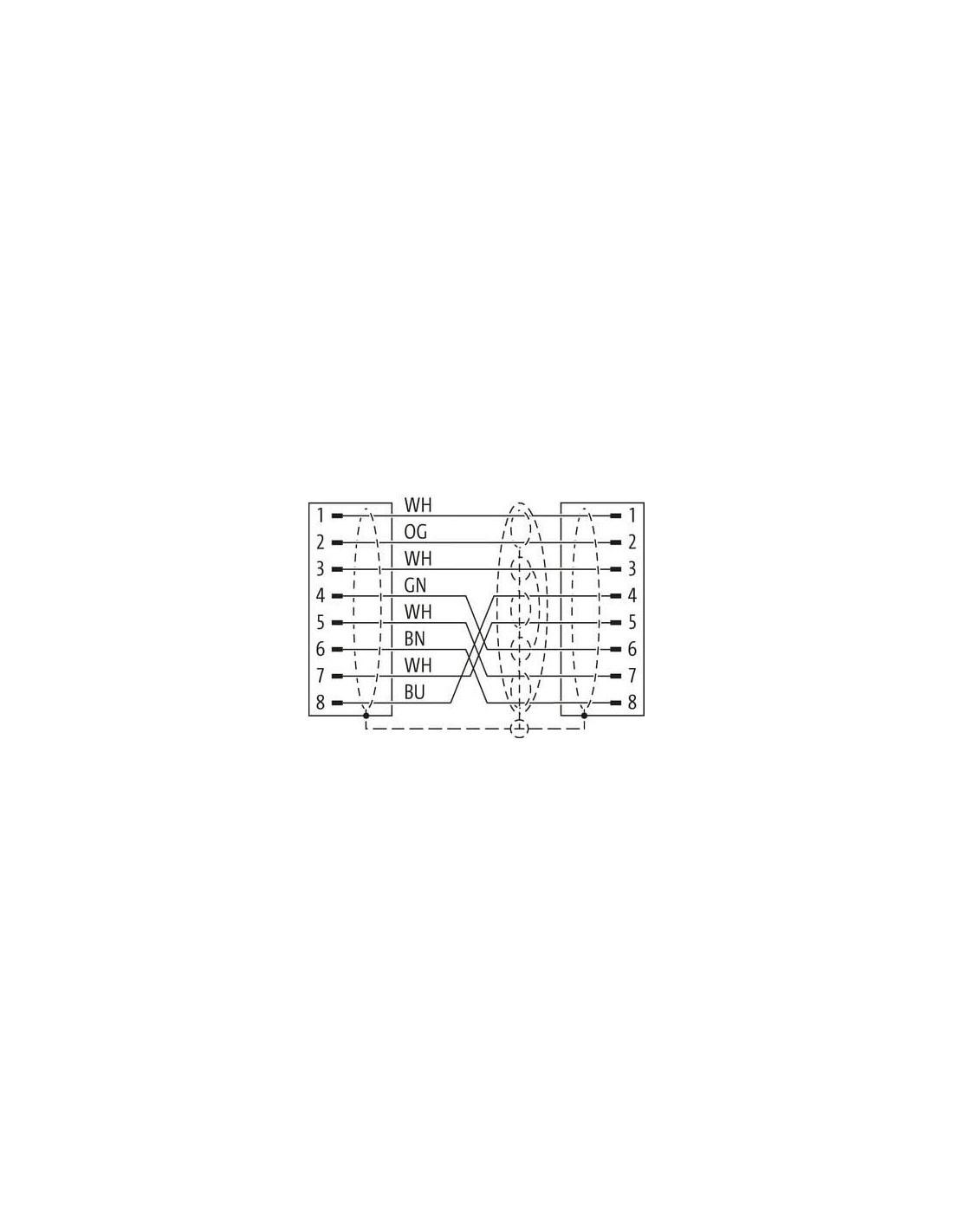

| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze męskie M12 X-kodowane do RJ45 Gigabit Cat6A – profesjonalny przewód przemysłowy
Złącze M12 X-kodowane z przewodem RJ45 Cat6A to zaawansowane rozwiązanie do gigabitowej transmisji danych w trudnych warunkach przemysłowych. Pozwala na bezpieczne i szybkie połączenie urządzeń Ethernet w infrastrukturze automatyki, systemach sterowania oraz robotyce. Dzięki wysokiej jakości materiałom i zaawansowanej konstrukcji złącze gwarantuje niezawodność pracy oraz odporność na wiele czynników środowiskowych.
Zastosowanie złącza M12 – RJ45 Cat6A
Przewód M12 X-kod. – RJ45 sprawdza się w miejscach, gdzie niezbędne jest wykorzystanie komunikacji Ethernet o wysokiej przepustowości oraz synchronizacja sieci w aplikacjach przemysłowych. Typowe zastosowania obejmują:
- Automatykę przemysłową i integrację maszyn
- Skanery, czujniki, moduły I/O oraz sterowniki PLC
- Systemy transportowe i linie produkcyjne
- Serwery przemysłowe oraz sieci komunikacji gigabitowej w zakładach produkcyjnych
- Aplikacje wymagające wysokiej odporności na zakłócenia elektromagnetyczne oraz wibracje
Kluczowe cechy i zalety złącza Ethernet M12 X-kod. – RJ45
- Gigabitowa transmisja danych do 10 Gbit/s – pozwala obsługiwać wymagające systemy Ethernet w czasie rzeczywistym.
- Wysoka odporność mechaniczna i chemiczna – obudowa z tworzywa PUR, ekranowanie oraz pozłacana powłoka zapewniają wytrzymałość na oleje, chemikalia i intensywną eksploatację.
- Klasa szczelności IP66K/IP67 (M12) – zabezpiecza przed pyłem i silnymi strugami wody, umożliwiając zastosowanie na zewnątrz i w wymagających środowiskach.
- Kompaktowy rozmiar i łatwy montaż – możliwość szybkiego przykręcania i podłączania nawet w ograniczonej przestrzeni.
- Kabel ekranowany z wysokim poziomem ochrony EMI – maksymalna stabilność transmisji nawet przy długości do 50 m.
- Spełnienie norm i certyfikatów, m.in. UN/ECE R118, DIN EN 61076-2-109, cURus, oraz odporność na promieniowanie UV, płomień i oleje.
- Elastyczna konstrukcja o kompaktowych wymiarach (średnica zewnętrzna 6,4 mm, długość standardowa: 4 m – inne długości na zamówienie).
Budowa i jakość wykonania przewodu przemysłowego
Kabel typu 8-żyłowego skrętka miedziana, oznaczenie: Cat6A, umożliwia obsługę wszystkich standardów Ethernet. Izolacja PE oraz zewnętrzna powłoka PUR gwarantują odporność na przecięcia, mikrowibracje oraz długotrwałą pracę w szerokim zakresie temperatur: od -40°C do +80°C. Podwójne ekranowanie (oplot miedziany, folia aluminiowa) pozwala uniknąć zakłóceń nawet w otoczeniu silnych źródeł interferencji.
Typowe wykorzystanie i bezpieczeństwo użytkowania
Przewód znajduje zastosowanie w sieciach automatyki, zapewniających szybkie i niezawodne połączenia pomiędzy maszynami, sterownikami PLC, czujnikami i panelami operatorskimi. Jest doskonały także do rozwiązań mobilnych i pojazdów specjalnych dzięki odporności na wstrząsy, wibracje oraz zmienne warunki środowiskowe (klasa ochrony IP66K/IP67 po stronie M12).
Wskazówki montażowe: Należy chronić złącze przed nadmiernymi obciążeniami mechanicznymi (zalecane jest stosowanie opasek kablowych) oraz przestrzegać minimalnych promieni gięcia kabla, aby zachować pełną szczelność klasy IP.
Dlaczego warto wybrać profesjonalny przewód M12 X-kod. – RJ45?
- Przewód spełniający wymagania najnowszych norm dla infrastruktury przemysłowej
- Oszczędność miejsca i szybki montaż w przestrzeniach o ograniczonym dostępie
- Kompatybilność z szeroką gamą urządzeń przemysłowych – idealny do rozbudowy i modernizacji automatyki
- Wytrzymałość na czynniki zewnętrzne, zapewniająca długą i bezawaryjną eksploatację
