Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT5
Męski prosty – męski 90° górny
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 796 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
Kabel Ethernet ekranowany RJ45 męski 0° / RJ45 męski 90° w górę – 0,3 m, CAT5, 7000-74327-7960030

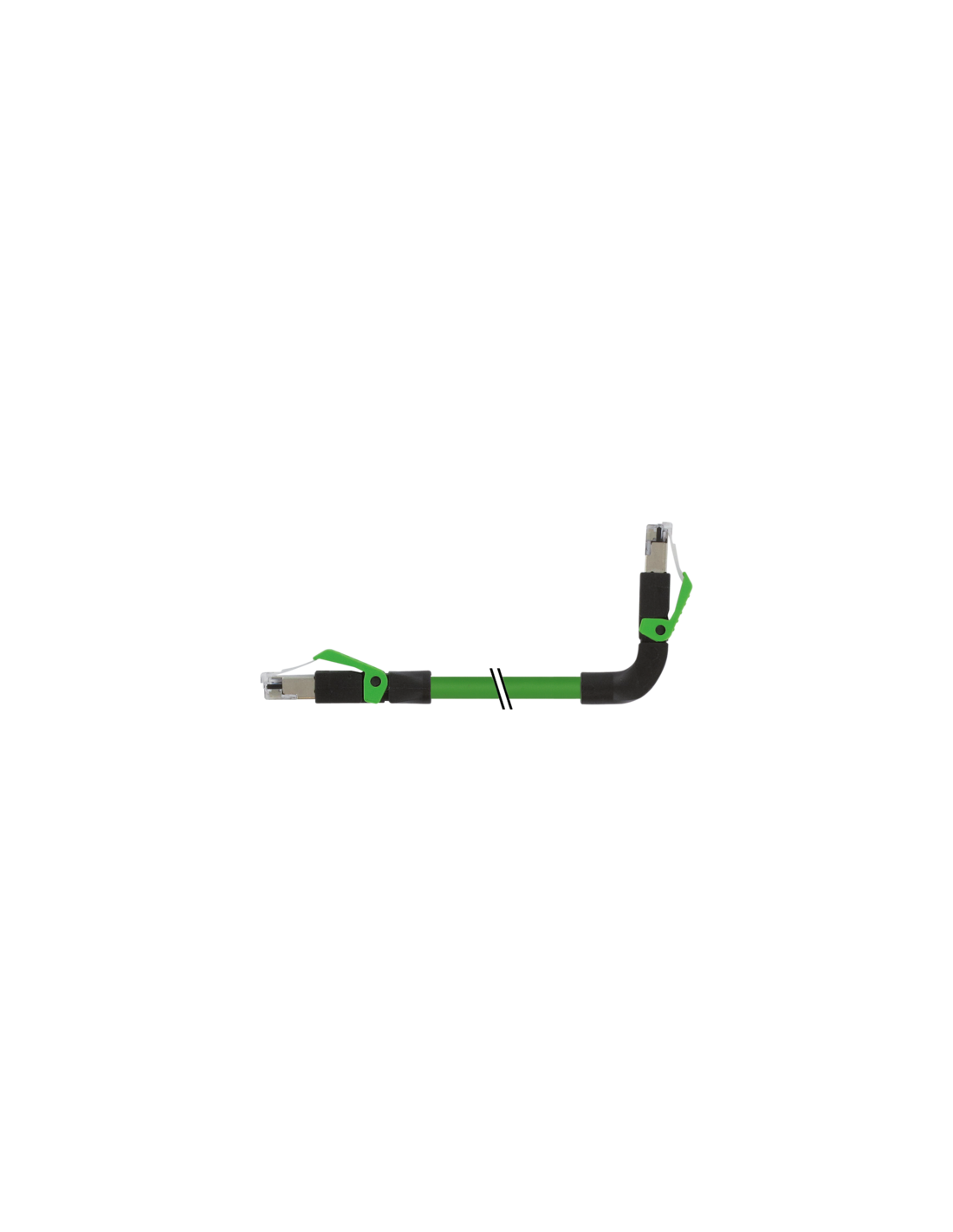

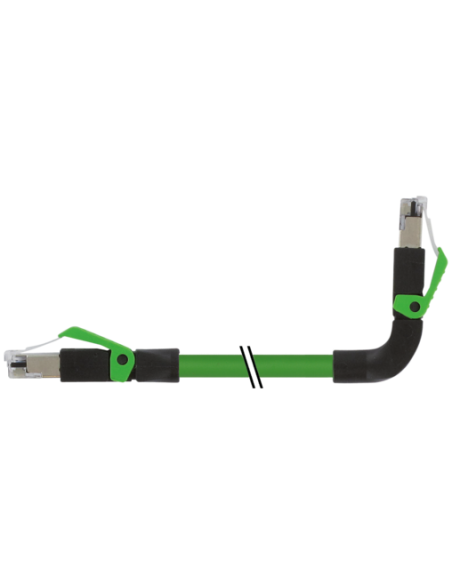

Przemysłowy kabel Ethernet o długości 0,3 m wyposażony w złącza RJ45 męskie: jedno proste (0°), drugie pod kątem 90° w górę. Produkt jest częścią rozwiązań zgodnych z wymaganiami standardów UN/ECE R118 oraz Ethernet CAT5, zapewniając niezawodną transmisję danych klasy D (ISO/IEC 11801:2002, EN 50173-1). Cała konstrukcja cechuje się wysoką odpornością mechaniczną i chemiczną oraz profesjonalnym ekranowaniem.
Zastosowania kabla RJ45 męski 0° / RJ45 męski 90°
Kabel znajduje szerokie zastosowanie w automatyce przemysłowej, szafach sterowniczych, systemach transmisji danych oraz wszędzie tam, gdzie wymagane są zwrotne lub przestrzenne połączenia sieciowe o wysokiej jakości ekranowania. Ergonomiczna końcówka 90° umożliwia instalację w miejscach o ograniczonej przestrzeni, np. za panelami maszyn lub urządzeń.
- Łączenie urządzeń sieciowych – komputery, przełączniki, sterowniki PLC, panele operatora HMI
- Szafy sterownicze – wygodne prowadzenie przewodów w trudno dostępnych miejscach
- Infrastruktura Ethernet w przemyśle, na liniach produkcyjnych oraz w automatyce budynkowej
Konstrukcja i wytrzymałość – kabel RJ45 ekranowany
Oferowany przewód wyposażony jest w czteroprzewodową skrętkę z oplotem miedzianym (ekranowanie 85%), co zapewnia wysoką odporność na zakłócenia elektromagnetyczne (EMC). Obudowa złącza wykonana z tworzywa PUR gwarantuje odporność na oleje, płomienie oraz chemikalia, a płaszcz wewnętrzny FRNC pozwala stosować kabel w środowiskach wymagających podwyższonej odporności na ogień.
- Klasa szczelności IP20 – odpowiednia ochrona w zastosowaniach wewnętrznych
- Dopuszczalne temperatury pracy: od -25°C do +85°C (przewód) oraz od -40°C do +80°C (kabel stały)
- Bardzo dobre parametry transmisji – 100 Mbit/s, full duplex
- Wytrzymałość mechaniczna – przeznaczony nawet do 3 milionów cykli gięcia w torach kablowych
Kabel ekranowany Ethernet CAT5 – cechy szczególne i budowa
Kabel posiada cztery żyły (biały, żółty, niebieski, pomarańczowy), wykonane z gołej skrętki miedzianej (22 AWG), izolowane tworzywem PE – bezhalogenowym, bez kadmu, bezołowiowym. Całość zabezpieczona flosem, folią oraz oplotem, co zapewnia stabilność elektryczną i mechaniczną oraz obniżenie szumów transmisyjnych.
- Szybkość transmisji do 100 Mbit/s – idealny do szybkich połączeń sieciowych
- Ochrona przed zakłóceniami dzięki ekranowaniu i podwójnej warstwie ochronnej kabla
- Blokada zatrzaskowa pozwala na szybkie i pewne łączenie przewodu
- Odporność na płomień – spełnia normy IEC 60332-2-2 i UL 1581
Wymiary oraz ergonomia – złącza RJ45

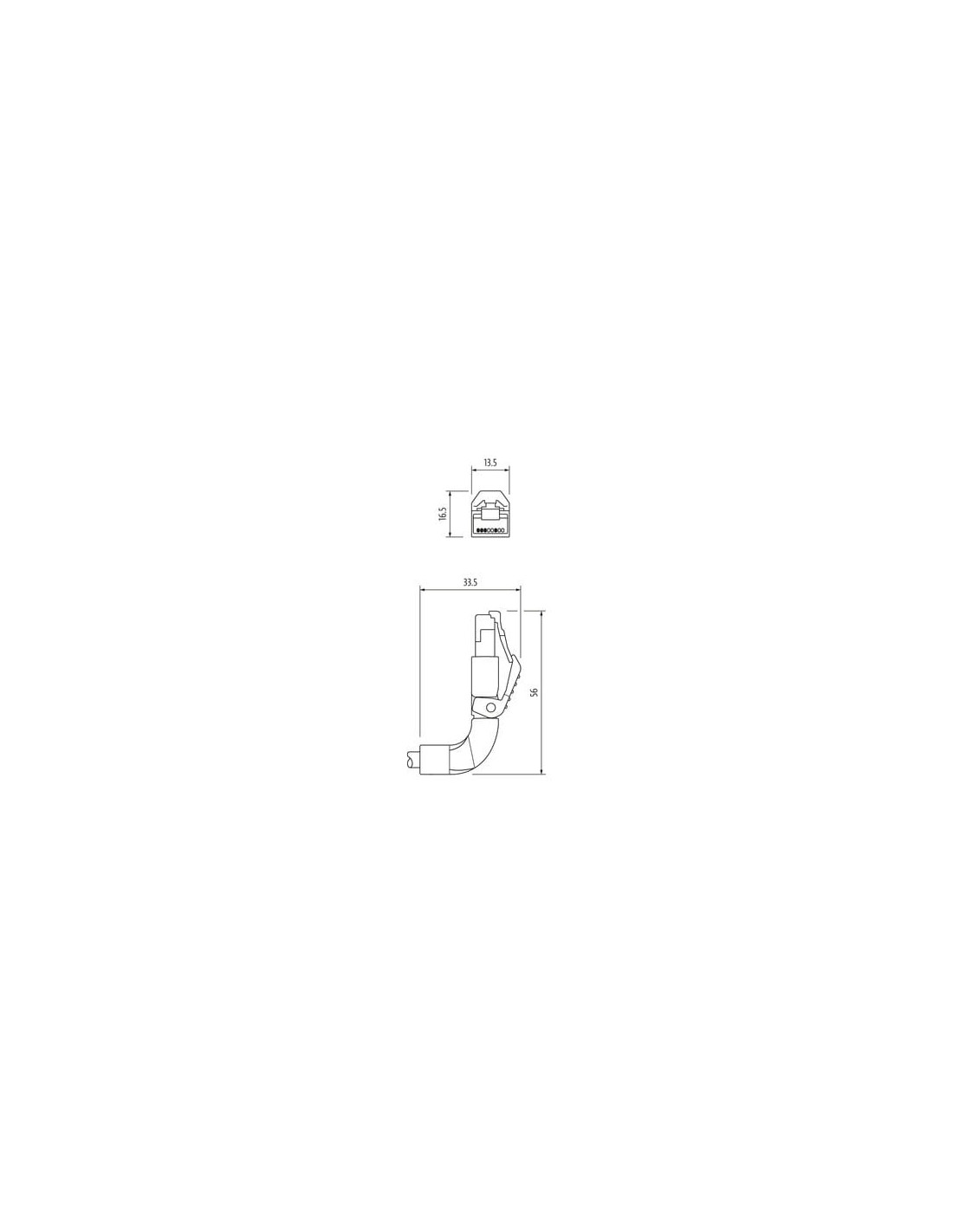

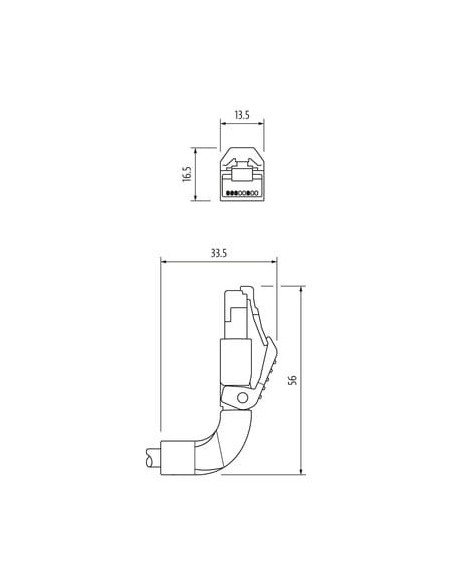

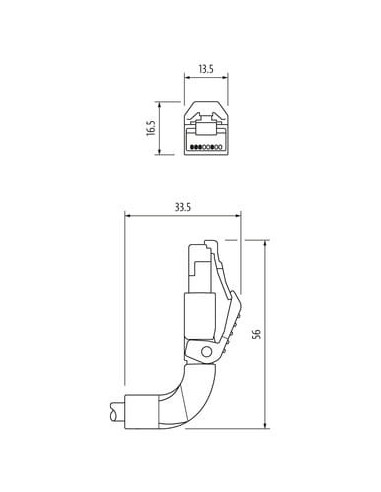

Złącza RJ45 w wersji prostej (długość 49,5 mm, szerokość 13,5 mm, wysokość 16,5 mm) oraz wersji kątowej 90° (długość 56 mm, szerokość 13,5 mm, wysokość 16,5 mm, promień kolanka 33,5 mm) ułatwiają prowadzenie przewodu w trudno dostępnych lokalizacjach, minimalizując ryzyko nadmiernych naprężeń na końcach kabla w ciasnych zabudowach.
Podsumowanie: Przemysłowy kabel Ethernet RJ45 ekranowany
Kabel RJ45 męski 0° / RJ45 męski 90° to rozwiązanie dedykowane do zastosowań w automatyce przemysłowej, technologii sterowania oraz instalacjach sieciowych wymagających wysokiej jakości połączenia oraz skutecznej ochrony przed zakłóceniami elektromagnetycznymi. Wysoka jakość wykonania i dostępność różnych długości na zamówienie pozwalają idealnie dopasować przewód do potrzeb konkretnej aplikacji.
