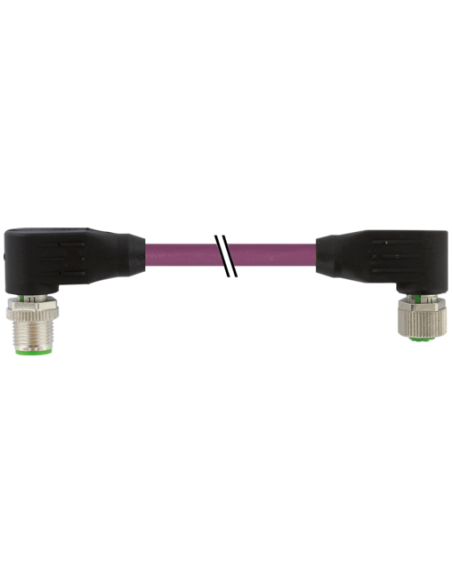

Męski 90° – żeński 90°
M12, 4-piny – M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 2 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | czerwony, zielony |
| Identyfikacja przewodu | 841 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 2 wires z 2 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | czerwony, zielony |
| Cable weigth | 70,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 3 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 72,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 29000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Konektor M12 męski kątowy z wolnym końcem przewodów, o numerze katalogowym 7000-44021-8410500, to wysokiej jakości złącze elektryczne przeznaczone do zastosowań przemysłowych, które wymagają podwyższonej odporności na czynniki zewnętrzne. Wersja kątowa ułatwia instalację w miejscach o ograniczonej przestrzeni, zapewniając wygodny i bezproblemowy montaż.
Konektory M12 są powszechnie wykorzystywane w automatyce przemysłowej, technice maszynowej, robotyce, systemach transportowych oraz wielu innych instalacjach wymagających szybkiego i solidnego połączenia sygnałowego lub zasilającego. Złącze o kącie prostym sprawdzi się wszędzie tam, gdzie istotna jest oszczędność przestrzeni oraz minimalizacja promienia gięcia przewodu.
Solidna konstrukcja oraz zastosowanie materiałów takich jak PUR i stop miedzi zapewniają trwałość oraz niezawodność działania nawet w trudnych warunkach środowiskowych. Konektor spełnia wymagania wielu norm przemysłowych i gwarantuje wysoki poziom ochrony IP65, IP66K, IP67 oraz IP68.
Konektor M12 świetnie sprawdza się w instalacjach sterujących, automatyzacji procesów technologicznych i sieciach przemysłowych. Jego ekranowana konstrukcja pozwala na bezpieczne prowadzenie przewodów nawet w otoczeniu silnych pól elektromagnetycznych. Dzięki wysokiej klasie szczelności możliwy jest montaż na zewnątrz, w obszarach zapylonych lub narażonych na wilgoć.
Połączenie zgodne z DIN EN 61076-2-101 gwarantuje kompatybilność z większością urządzeń dostępnych na rynku. Dodatkowo solidne ekranowanie przewodu i powłoka PUR wydłużają żywotność oraz odporność na uszkodzenia mechaniczne i chemiczne. Stosowanie konektorów M12 wymaga zachowania odpowiednich promieni gięcia przewodu zgodnie z wytycznymi producenta, aby zachować klasę szczelności IP.
Konektor M12 męski kątowy z wolnym końcem przewodów to rozwiązanie dedykowane użytkownikom poszukującym profesjonalnych i trwałych komponentów do zastosowań przemysłowych o wysokich wymaganiach technicznych.
