Ethernet CAT5e
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Męski prosty – męski prosty
M12 – M12, 4-piny
Kodowanie D
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 792 |
| Kolor izolacji | czerwony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 180 °/m |

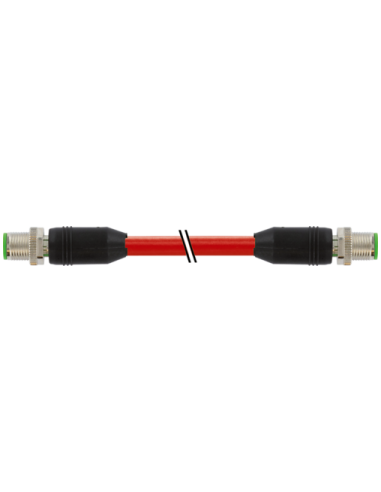

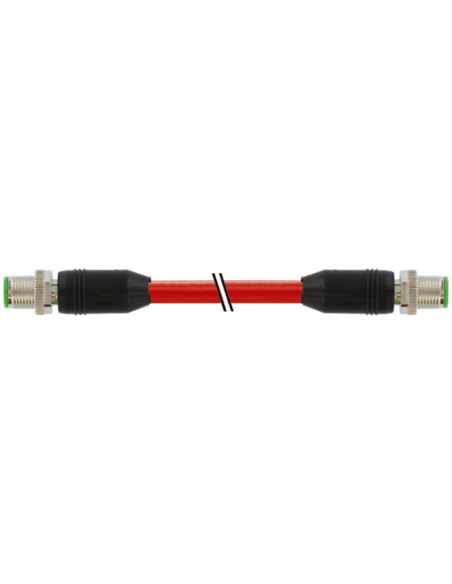

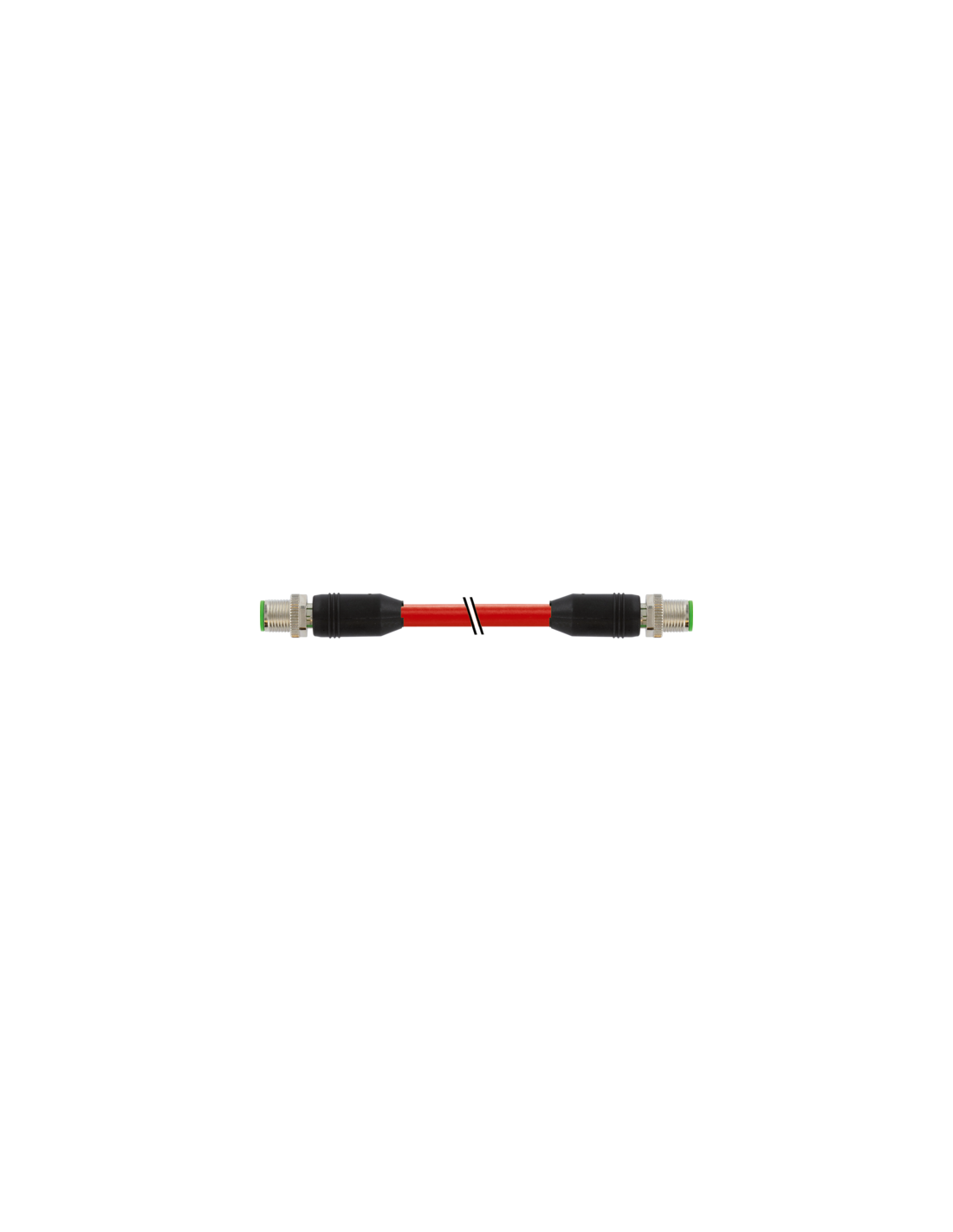

Kabel Ethernet M12 męski 0°/M12 męski, 0°, ekranowany - 2,5 m, CAT5e (kod: 7000-44511-7920250)
Przemysłowy kabel Ethernet M12 o długości 2,5 m, wykonany w standardzie CAT5e, zakończony dwoma prostymi złączami M12 męskimi (4 piny, kodowanie D), zapewnia pewność i stabilność połączeń w aplikacjach automatyki przemysłowej oraz w systemach sieciowych wymagających wysokiej niezawodności i odporności środowiskowej.
Profesjonalne ekranowanie i wysoki stopień ochrony IP dla przemysłu
Konstrukcja kabla oparta na ekranowanym oplocie miedzianym oraz dodatkowych warstwach (fleece, foil) oferuje znakomitą ochronę przed zakłóceniami elektromagnetycznymi. Połączenia spełniają wymogi poziomu ochrony IP65, IP66K oraz IP67, co sprawia, że kabel sprawdza się w trudnych, zapylonych i wilgotnych warunkach pracy. Zastosowany PUR-owy płaszcz zapewnia odporność na ścieranie, oleje, środki chemiczne oraz płomienie (zgodność z UL 1581, IEC 60332-2-2).
Kabel Ethernet M12 – typowe zastosowania i możliwości wykorzystania
Ten przemysłowy kabel Ethernet dedykowany jest do:
- zastosowań sieciowych w automatyce przemysłowej, maszynach oraz liniach produkcyjnych,
- integracji sterowników PLC, czujników, urządzeń IIoT i paneli operatorskich,
- realizacji stabilnej komunikacji Ethernet do 100 Mb/s (Full Duplex),
- szybkiej instalacji w rozproszonych systemach sterowania oraz szafach sterowniczych,
- aplikacji w środowiskach narażonych na drgania i mechaniczne naprężenia (zabezpieczenie przeciwwstrząsowe).
Wyjątkowa trwałość i niezawodność w wymagającym środowisku
Kabel wyróżnia się wysoką trwałością na zginanie, odpornością na wielokrotne cykle ruchu oraz zakresami temperatur pracy od -40°C do +80°C (instalacja stała) i od -30°C do +70°C (w ruchu). Zaawansowana konstrukcja przewodu umożliwia stosowanie w torach kablowych (C-track) przy prędkościach do 3,3 m/s oraz dystansach do 5 m.
Parametry techniczne i budowa złącza M12 Ethernet
- Złącze M12, 4-piny, kodowanie D
- Przewód: 22 AWG, 4-żyły (kolory: biały, żółty, niebieski, pomarańczowy)
- Blokada niklowana, korpus z cynkowego odlewu ciśnieniowego
- Prąd maksymalny: do 1,5 A na styk
- Napięcie robocze: do 60 V DC/300 V AC
- Pojemność: 50000 pF/km; rezystancja izolacji: 5000 MΩ×km
- Wytrzymałość na skręty: do 1 mln cykli, promień gięcia: od 5x średnica zewnętrzna
Dlaczego warto wybrać kabel Ethernet M12 ekranowany?
- Skuteczne ekranowanie — stabilna, niezakłócona transmisja danych w standardzie Cat5e
- Bezpieczeństwo połączenia nawet w środowiskach o wysokim stopniu zanieczyszczenia
- Wytrzymałość na czynniki mechaniczne, chemiczne i oleje
- Możliwość stosowania w dynamicznych aplikacjach ruchomych (robotyka, transport) oraz stacjonarnych
Kabel Ethernet z dwoma męskimi złączami prostymi M12 stanowi niezawodny element infrastruktury sieciowej w środowiskach przemysłowych, gwarantując najwyższą jakość i trwałość połączeń, nawet w najtrudniejszych warunkach eksploatacji.
