Ethernet CAT6A
Męski prosty – męski prosty

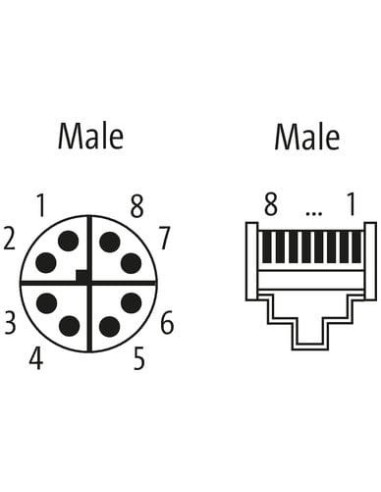

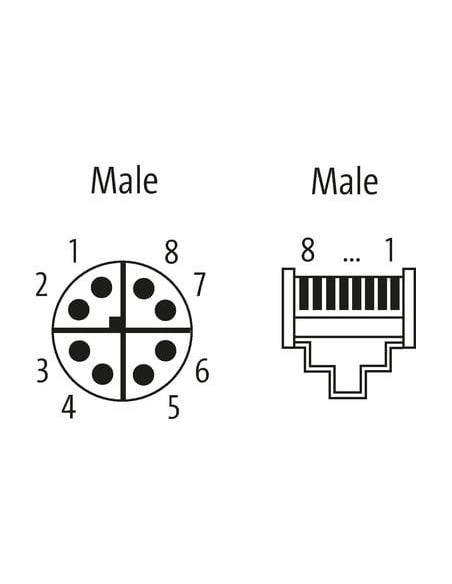

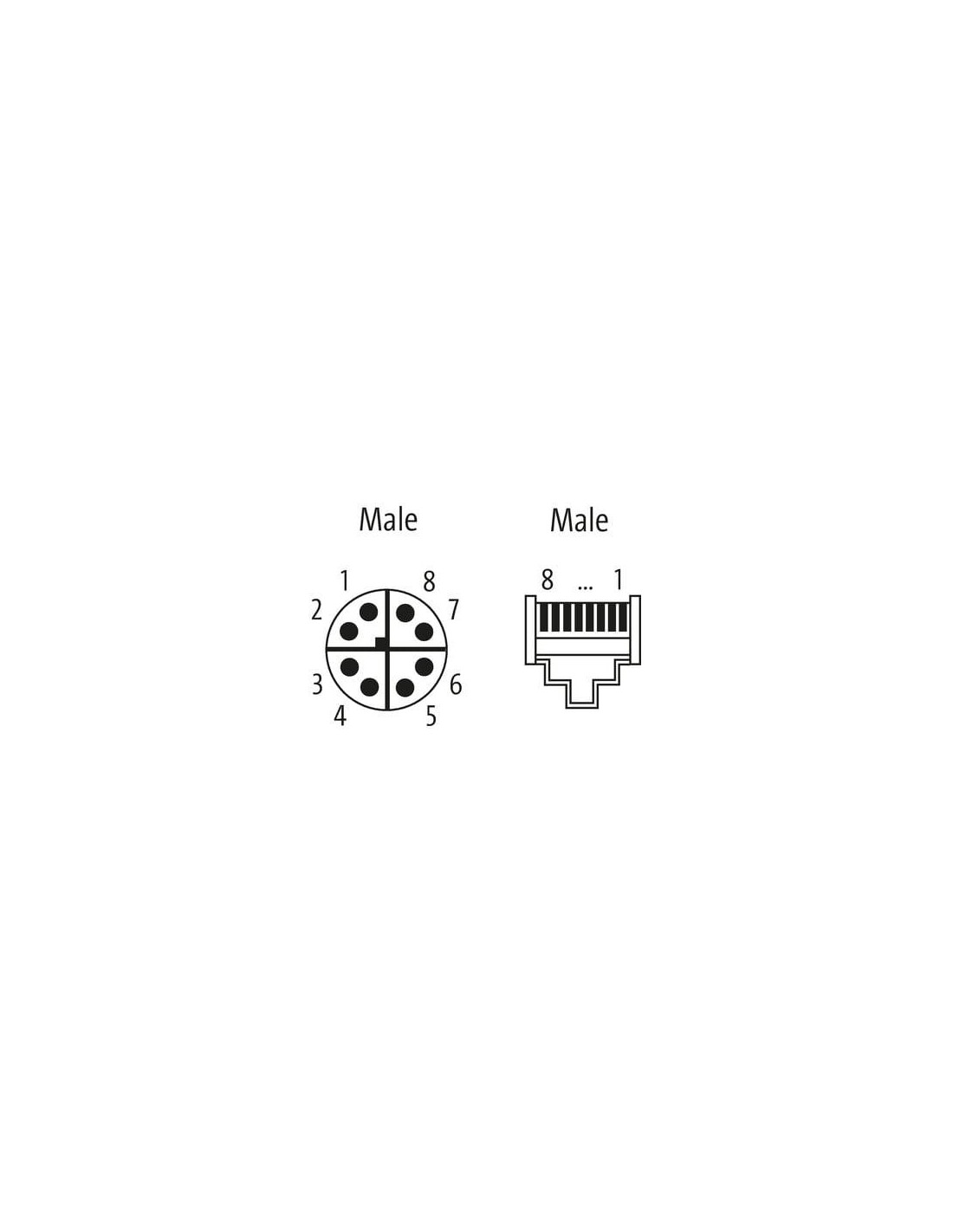

M12 – RJ45, 8-piny
Kodowanie X
Produkt spełnia wymagania wg UN/ECE R118
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-109 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady śruby | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

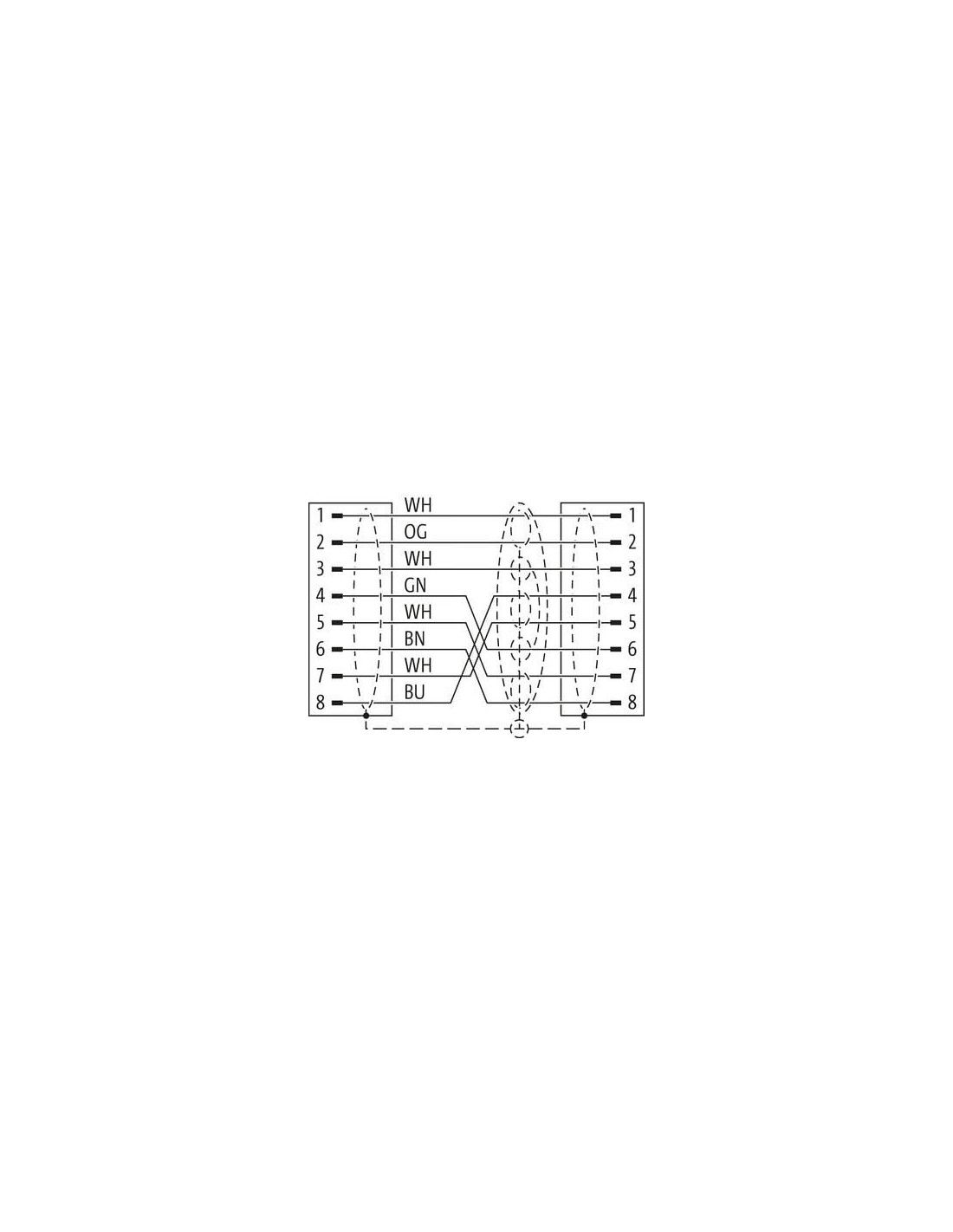

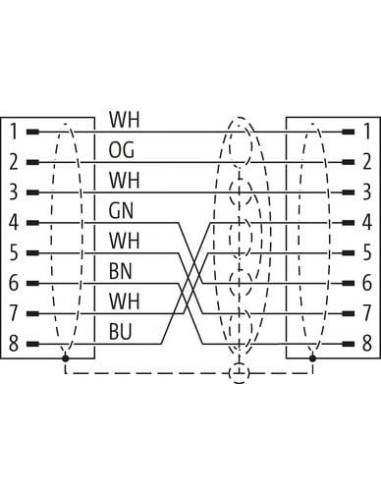

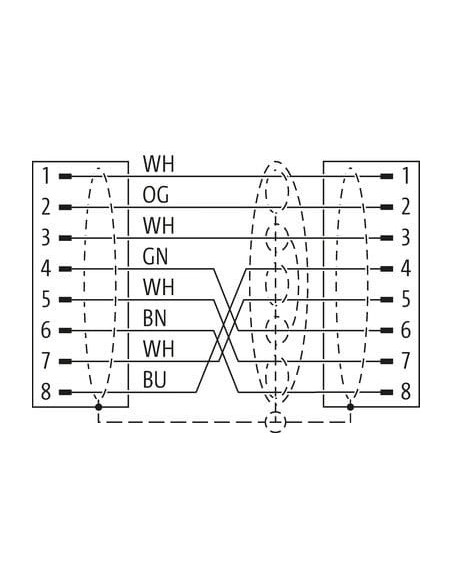

| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze M12 X-kodowane do RJ45 – Przemysłowy przewód Gigabit Ethernet CAT6A 2m
Złącze M12 damskie 0° X-kodowane – RJ45 męski 0° to wysokiej klasy przewód przeznaczony do profesjonalnego zastosowania w sieciach przemysłowych oraz automatyce. Produkt dedykowany do transmisji danych w standardzie Gigabit Ethernet CAT6A umożliwia niezawodną komunikację na dystansie do 50 m, co pozwala na wykorzystanie go w zaawansowanych aplikacjach przemysłowych, w tym w systemach sterowania oraz zaawansowanych sieciach automatyki.
Kluczowe cechy przewodu M12 – RJ45 (kod produktu: 7000-51101-7900200)
- Profesjonalny przewód sieciowy Ethernet CAT6A, zapewniający transmisję danych z prędkością do 10 Gbit/s.
- Złącze M12 X-kodowane, kompatybilne z najnowszymi wymaganiami przemysłowymi, gwarantuje odporność na wstrząsy oraz wysoką trwałość mechaniczną.
- Popularne złącze RJ45 umożliwia szybkie i uniwersalne podłączenie do urządzeń sieciowych.
- Kabel o długości 2 m z przewodem ekranowanym, odpornym na zakłócenia elektromagnetyczne.
- Podwyższone stopnie ochrony IP66K, IP67 (strona M12) oraz IP20 (strona RJ45) pozwalają na bezpieczne użytkowanie w trudnych warunkach przemysłowych.
- Materiał obudowy z odpornego na chemikalia i oleje tworzywa PUR zapewnia zwiększoną wytrzymałość w wymagających środowiskach.
Zastosowanie kabla M12 X-kod. – RJ45 męski
Produkt przeznaczony do przemysłowych sieci Ethernet, m.in. w systemach sterowania, automatyki, robotyce, maszynach produkcyjnych oraz infrastrukturze przemysłowej. Odpowiedni do połączenia urządzeń pracujących w środowiskach o podwyższonej wilgotności, narażonych na zapylenie i wpływ czynników mechanicznych. Złącze M12 X-kodowane to obecnie standard w automatyce przemysłowej, gwarantujące integralność sygnału oraz ochronę przed zakłóceniami.
Najważniejsze zalety przewodu M12 X-kodowane – RJ45
- Szybka transmisja danych - zgodność z normą CAT6A pozwala na realizację połączeń do 10 Gbit/s.
- Odporność na czynniki mechaniczne, chemiczne i oleje – powłoka PUR oraz wykonanie przystosowane do warunków przemysłowych.
- Ekranowanie kabla – skuteczne zabezpieczenie przed zakłóceniami elektromagnetycznymi.
- Zgodność z normami, m.in. DIN EN 61076-2-109, UN/ECE R118, ISO/IEC 11801:2002, EN 50173-1.
- Możliwość zastosowania w wymagających środowiskach przemysłowych – trwałość i bezpieczeństwo pracy.
Typowe aplikacje i przykłady zastosowań
- Połączenia sterowników PLC z infrastrukturą IT oraz urządzeniami peryferyjnymi.
- Montaż w szafach sterowniczych, liniach produkcyjnych i urządzeniach przemysłowych.
- Wykorzystanie w robotyce, systemach transportu wewnętrznego oraz automatyce budynków.
- Bezpieczne połączenia w środowiskach narażonych na wilgoć, drgania oraz wysokie zapylenie.
Budowa i ergonomia złącza M12 – RJ45
Przewód o długości 2 m wykonany jest w oparciu o 8-żyłowy przewód skrętkowy (26 AWG), ekranowany oplotem miedzianym oraz folią. Z jednej strony znajduje się proste złącze M12 X-kodowane z nakrętką M12 x 1, a z drugiej szeroko stosowane, przemysłowe złącze RJ45. Połączenie to zapewnia niezawodną i trwałą komunikację zarówno w aplikacjach stacjonarnych, jak i ruchomych.
Odporność i trwałość przewodu przemysłowego
Produkt cechuje się wysoką odpornością na ścieranie, działanie środków chemicznych oraz olejów. Spełnia normy dotyczące odporności na płomień (IEC 60332-2-2, UL 1581) oraz jest wolny od substancji szkodliwych (ołowiu, FCKW, halogenów). Zakres temperatur roboczych umożliwia użytkowanie w szerokim spektrum środowisk pracy.
Bezpieczeństwo montażu i eksploatacji
Podczas instalacji należy zwrócić uwagę na prawidłowy promień zgięcia przewodu oraz zabezpieczenie przed obciążeniami mechanicznymi, na przykład za pomocą opasek kablowych. To pozwala zachować stopień ochrony IP oraz zapewnić długotrwałe, bezawaryjne działanie.
Kabel M12 X-kod. – RJ45 męski gwarantuje niezawodność i wysokie parametry transmisji w wymagających zastosowaniach przemysłowych.
