Ethernet CAT5

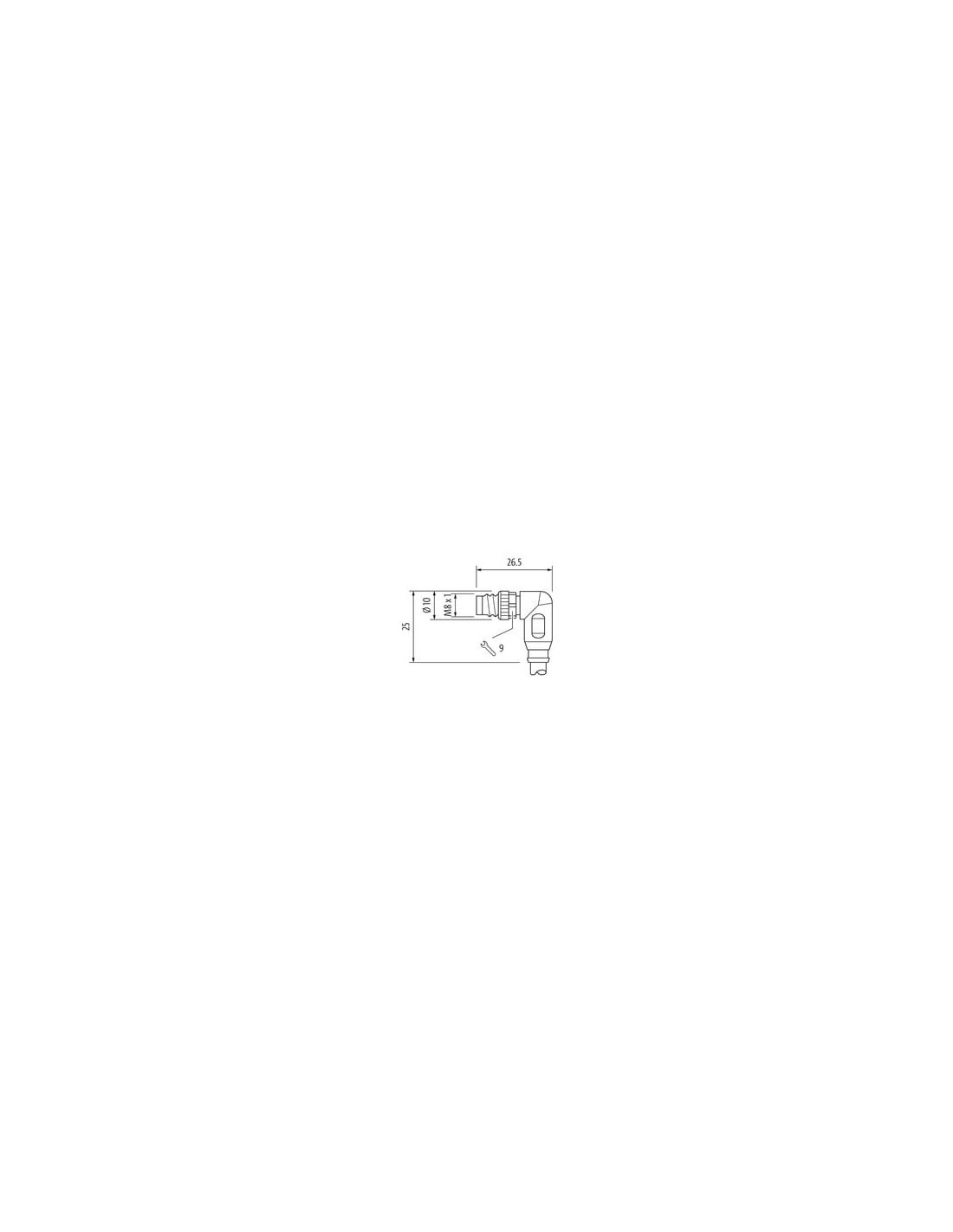

Męski prosty – męski 90°
M8 – M8, 4-piny
ekranowany
Uwaga: Mocowanie styków obracane do 180°!
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | With reference to CAT5, Class D (ISO/IEC 11801) |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

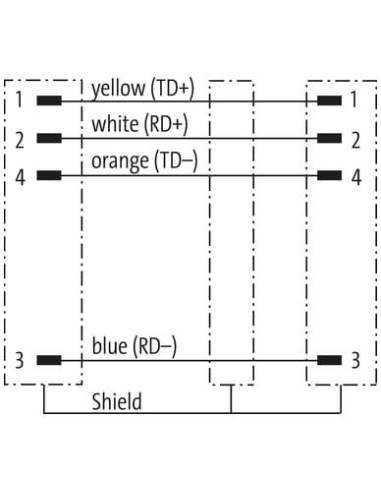

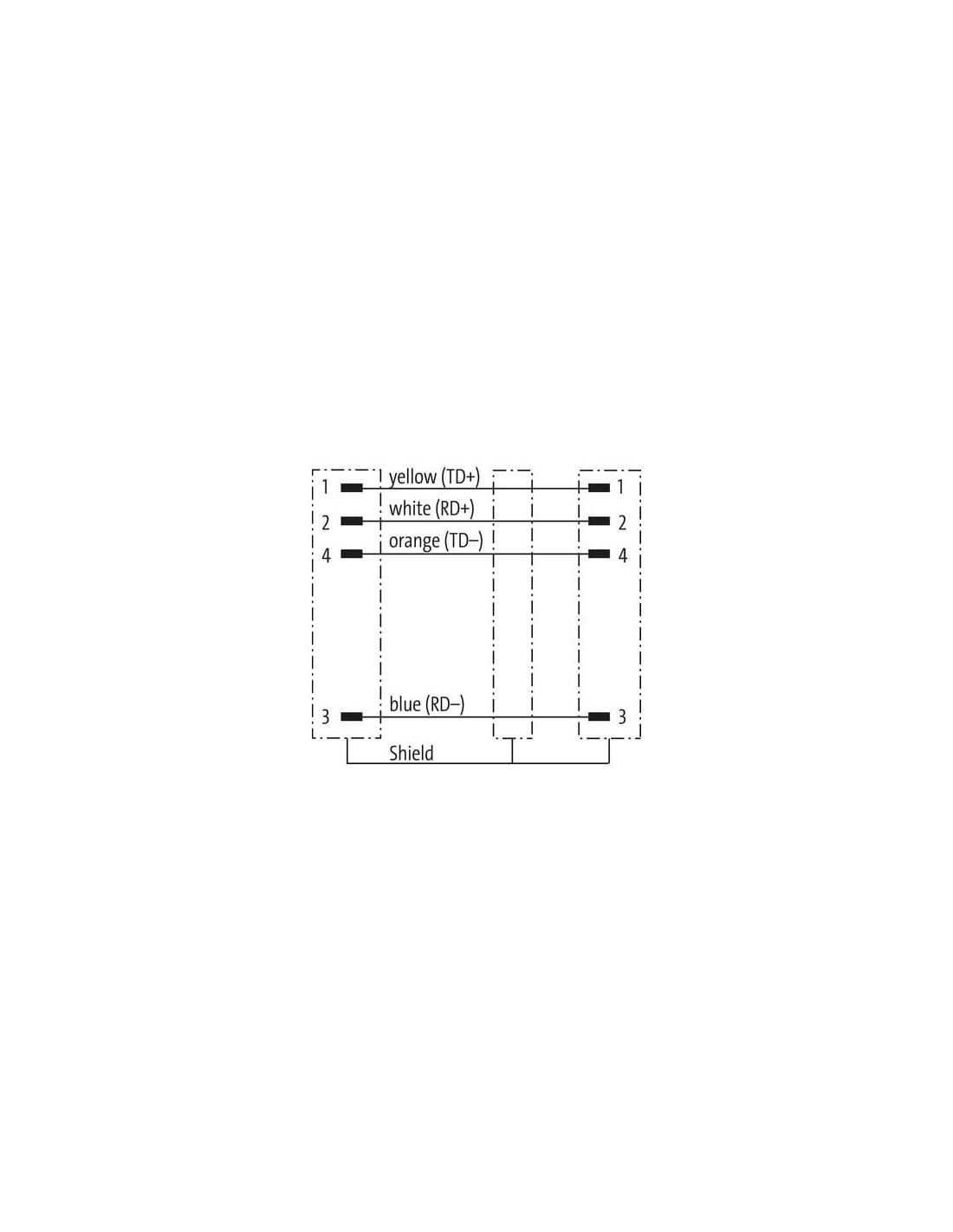

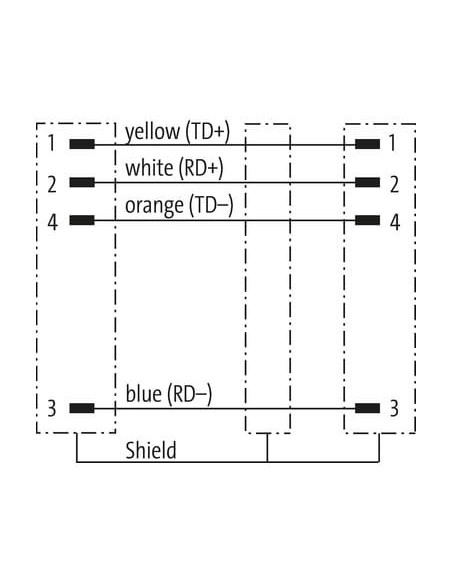

| wire arrangement | biały, pomarańcz, niebieski, żółty |
General data | Cable
| Identyfikacja przewodu | 791 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fiber tape, Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, pomarańcz, niebieski, żółty |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 4,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,04 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 140 Ω/km |
| Napięcie przemienne fali stojącej (żyła - żyła) | 0,7 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 51000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 0,7 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 0,7 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 12,5 x Outer diameter |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3 m/s |
Kabel Ethernet M8 męski prosty – M8 męski 90°, ekranowany, EC 7000-89712-7910150
Kabel Ethernet M8 męski prosty – M8 męski 90°, kod produktu 7000-89712-7910150 to wysokiej jakości przewód komunikacyjny przeznaczony do zastosowań przemysłowych i automatyki. Produkt wyróżnia się kompatybilnością z przemysłowymi sieciami Ethernet CAT5 oraz szerokim zakresem parametrów ochronnych, co czyni go uniwersalnym rozwiązaniem do środowisk o podwyższonych wymaganiach eksploatacyjnych.
Zastosowanie i przeznaczenie kabla M8 Ethernet CAT5
Kabel ten idealnie sprawdza się w połączeniach wymagających wysokiej odporności na czynniki zewnętrzne, takich jak: sterowanie maszynami, linie produkcyjne, technologie napędowe, transmisja danych w aplikacjach automatyki przemysłowej oraz wszędzie tam, gdzie niezbędna jest wytrzymałość mechaniczna, niezawodność i ochrona przed zakłóceniami elektromagnetycznymi.
- Typowe zastosowania w robotyce, przemyśle motoryzacyjnym i spożywczym
- Idealny do systemów rozproszonych sterowników PLC
- Kompatybilny z urządzeniami fieldbus oraz przemysłowymi panelami operatorskimi
- Możliwość pracy w środowiskach o wysokiej wilgotności i zapyleniu
Charakterystyka i zalety kabla M8 prostego – M8 kątowego 90°, 4-pinowego, ekranowanego
Odporny na czynniki chemiczne i oleje materiał PUR zapewnia długotrwałą eksploatację w wymagających warunkach przemysłowych. Ekranowanie przewodu (oplot miedziany pokryty cyną, pokrycie 85%) chroni transmisję danych przed zakłóceniami elektromagnetycznymi typowymi dla środowiska automatyki.
Stopień ochrony IP67/IP66K gwarantuje niezawodność połączenia nawet w warunkach silnego zapylenia i zalania wodą, a konstrukcja złączy umożliwia łatwy i szybki montaż oraz skuteczne zabezpieczenie antywibracyjne.
- Ekranowanie przewodu dla stabilnej transmisji sygnału w sieciach Ethernet (CAT5, Class D zgodnie z ISO/IEC 11801)
- Trwała konstrukcja złączy – obudowa PUR, blokada z niklowanego cynku, wysoka odporność na drgania
- Uniwersalność montażu – prosta, kątowa, zaciskana lub do montażu w drewnie

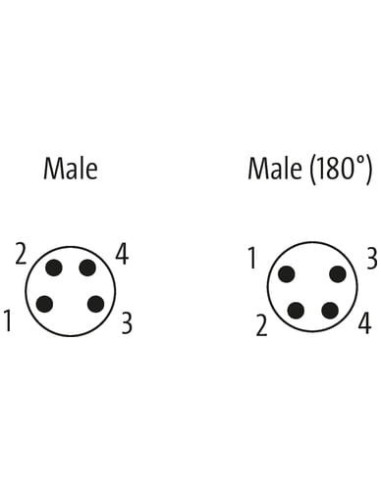

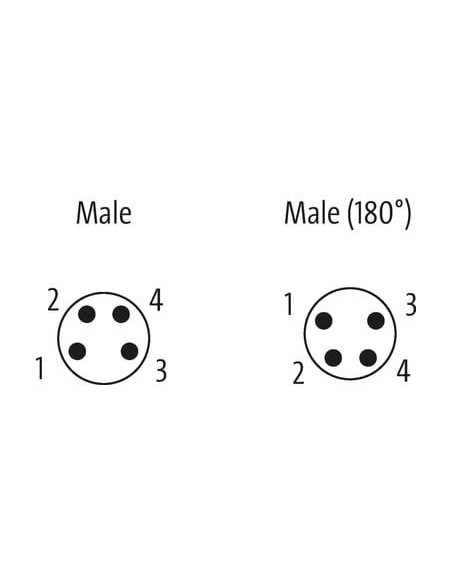

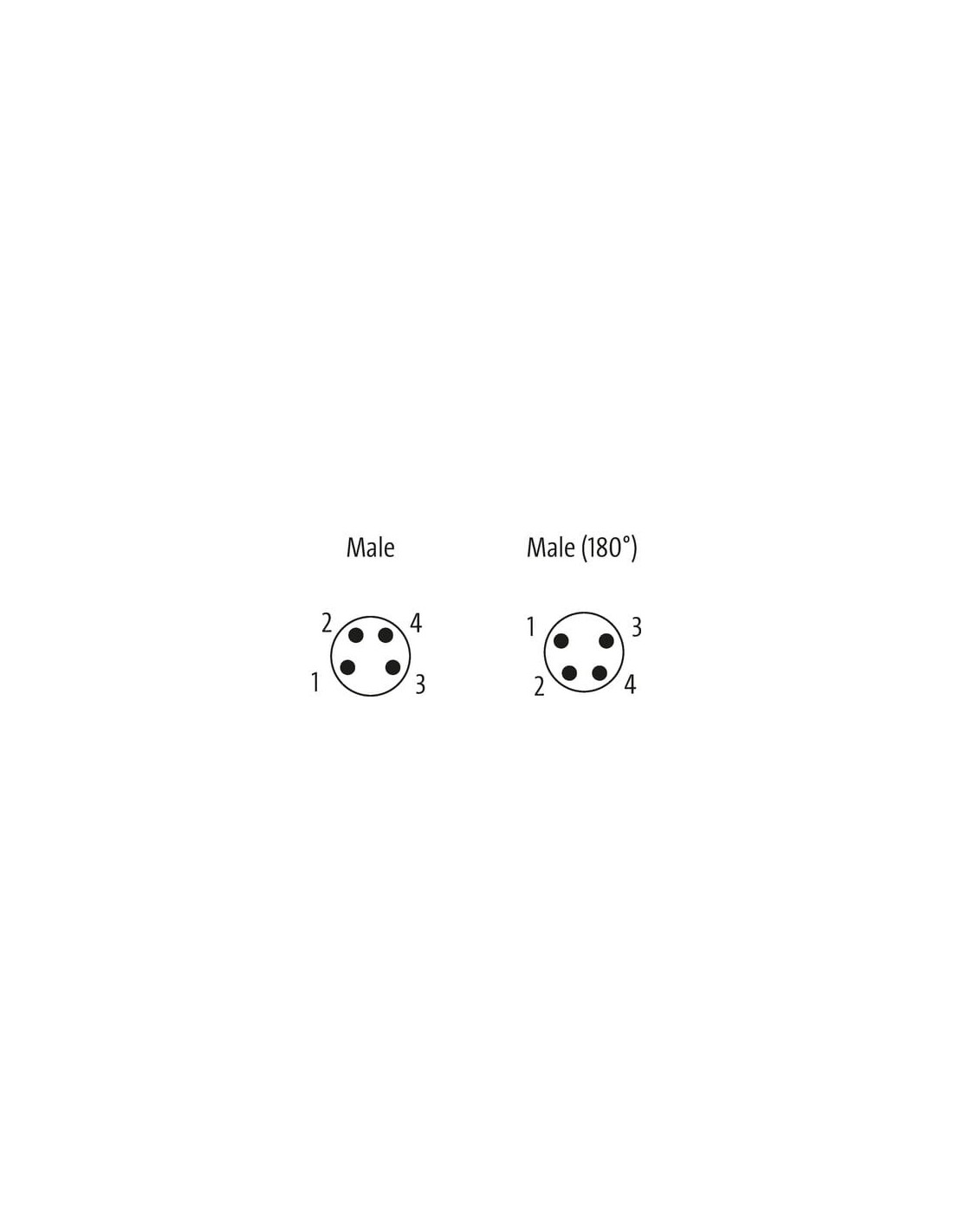

- Kodowanie 180° umożliwia obrót styku, zapewniając wygodne podłączenie nawet w trudno dostępnych miejscach
Budowa i dane konstrukcyjne przewodu M8
W przewodzie zastosowano 4 żyły (gwiaździście skręcone) o oznaczeniu kolorów: biały, pomarańczowy, niebieski, żółty. Przewodnik wykonany jest z wysokiej jakości cynowanej miedzi, co wpływa na niską rezystancję i wysoką niezawodność transmisji danych. Izolacja przewodów wykonana z PP jest bezhalogenowa, bezołowiowa oraz wolna od FCKW.
- Przekrój: 26 AWG (4 x 19 drutów)
- Średnica zewnętrzna kabla: 4,9 mm (cienka konstrukcja ułatwiająca prowadzenie w aparatach i peszlach)
- Wytrzymałość mechaniczna: waga 59,4 g/m
- Promień gięcia (stały): 7,5 x średnica zewnętrzna; w ruchu: 12,5 x średnica zewnętrzna
Bezpieczeństwo i odporność środowiskowa złącz M8 Ethernet
Stopień ochrony IP67 oraz IP66K zapewnia pełne zabezpieczenie przed pyłem oraz silnym strumieniem wody. Kabel wykazuje wysoką odporność na płomień oraz czynniki chemiczne, w tym oleje i benzynę (zgodnie z normami IEC oraz UL). Zakres temperatur roboczych sięga od -40 °C do +80 °C przy stałym zamontowaniu oraz do +70 °C w ruchu.
- Certyfikat: cURus
- Oznaczenie przewodu: 791
- Prąd przewodów do 2,4 A (zgodnie z DIN VDE 0298-4)
Typowe zastosowania kabla M8 męski prosty – męski 90°
Przewód znajduje zastosowanie m.in. w:
- systemach automatyki przemysłowej oraz sterowania ruchem,
- zrobotyzowanych liniach montażowych,
- produkcji i pakowaniu w przemyśle farmaceutycznym i spożywczym,
- środowiskach zagrożonych agresywnymi mediami,
- konstrukcjach wymagających szczelności IP67 oraz odporności na wysokie temperatury i wibracje.
Złącza M8 gwarantują solidne i trwałe połączenie w warunkach narażonych na wibracje i przesunięcia. Możliwość pracy w szerokim zakresie temperatur oraz wysoka odporność chemiczna sprawiają, że przewód odpowiada na potrzeby najbardziej wymagających aplikacji przemysłowych.
