Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie B
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
General data | Cable
| Identyfikacja przewodu | 803 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| Drain wire (cross-section) | 22 AWG |
| wire arrangement | (biały, niebieski), (czarny, czerwony) |
Mechanical data | Cable
| Cable weigth | 63,12 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Drain wire (cross-section) | 22 AWG |
| Material wire insulation (Data) | PE |
| Outer diameter wire insulation (Data) | 2,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 19 |
| Diameter of single wires (Data) | 24 AWG |
| Conductor crosssection wire (Data) | 24 AWG |
| Material conductor wire (Data) | Skrętka miedziana, ocynowana |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,5 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 19 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyły (dane) | 3 A |
| Current carrying capacity min. wire (Power) | 6 A |
| Characteristic impedance | 120 Ω ± 10 % @ 1 MHz |
| Electrical resistance coating wire (Power) | 54 Ω/km @20 °C |
| Electrical resistance coating wire (Data) | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 40000 pF/km |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
| AC withstand voltage power (wire - shield) | 2 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Konektor męski prosty M12 B-kodowany 4-pinowy – Przewód przemysłowy, 0,2 m (kod: 7000-44032-8030020)
Konektor męski prosty – M12 żeński prosty B-kodowany, 4-pinowy to wysokiej jakości przewód połączeniowy zakończony z obu stron wtykami M12, przeznaczony do zastosowań w automatyce przemysłowej, maszynach oraz instalacjach wymagających niezawodnych, ekranowanych połączeń sygnałowych i zasilających. Produkt spełnia najwyższe standardy odporności mechanicznej i chemicznej, gwarantując stabilną pracę w trudnych warunkach przemysłowych.
Budowa i właściwości techniczne – Przewód M12, 4-pinowy, ekranowany
Złącza M12 (męski – żeński), 4 piny, kodowanie B oraz wysokiej klasy ekranowanie zapewniają niezawodną transmisję sygnałów i zasilania, chroniąc układ przed zakłóceniami elektromagnetycznymi. Powłoka PUR oferuje doskonałą odporność na oleje, płomienie, benzynę oraz szeroką gamę agresywnych czynników chemicznych – sprawdzi się szczególnie w środowiskach produkcyjnych i warsztatowych.
- Długość kabla: 0,2 m (inne długości dostępne na zamówienie)
- Stopień ochrony: IP67 przy włożeniu i dokręceniu złączy
- Zakres temperatury pracy: od -25°C do +85°C przy złączu, kabel: od -40°C do +80°C (praca stała)
- Wytrzymałość mechaniczna: odporność na wstrząsy, drgania, wielokrotne zginanie (ponad 1 mln cykli)
- Ekranowanie przewodu: miedziany oplot – ochrona przed zakłóceniami elektromagnetycznymi
- Materiały: Osłona z PUR – bezhalogenowa, wolna od ołowiu, bez FCKW
- Zastosowane normy: DIN EN 61076-2-101 (M12), UL, IEC
Typowe zastosowania – Przewód M12 B-kodowany do automatyki
Przewód M12 B-kodowany dedykowany jest do energoelektroniki, połączeń czujników, siłowników oraz urządzeń sterujących w liniach produkcyjnych, maszynach, robotyce i systemach automatyki budynkowej. Sprawdzi się wszędzie tam, gdzie wymagana jest wysoka niezawodność przesyłu sygnału i zasilania, odporność na czynniki przemysłowe oraz łatwość i szybkość montażu bez użycia specjalistycznych narzędzi.
- Systemy transportowe i linie montażowe
- Instalacje sterowania maszynami
- Automatyzacja procesów produkcyjnych
- Sensoryka i zasilanie urządzeń peryferyjnych
- Zastosowania w miejscach narażonych na oleje, smary i podwyższoną wilgotność
Zalety konektora prostego M12 – bezpieczeństwo i efektywność
Konektor M12 B-kodowany z przewodem PUR charakteryzuje się szybką instalacją, zabezpieczeniem przeciwwstrząsowym, a także precyzyjnym i pewnym połączeniem dzięki opasce kodującej oraz standardowi B. Zapewnia nieprzerwaną transmisję nawet w trudnych warunkach oraz wysoką odporność na załamania kabli dzięki zalecanym promieniom zgięcia.
- Łatwa identyfikacja przewodów (biały, niebieski, czarny, czerwony)
- Precyzyjne dopasowanie i szybkie połączenie – standard gwintu M12 x 1
- Niski opór i duża żywotność – miedziane, ocynowane żyły
- Zgodność z wymaganiami UL i IEC – bezpieczeństwo użytkowania
- Stopień zanieczyszczenia 3 – zastosowanie w środowiskach przemysłowych

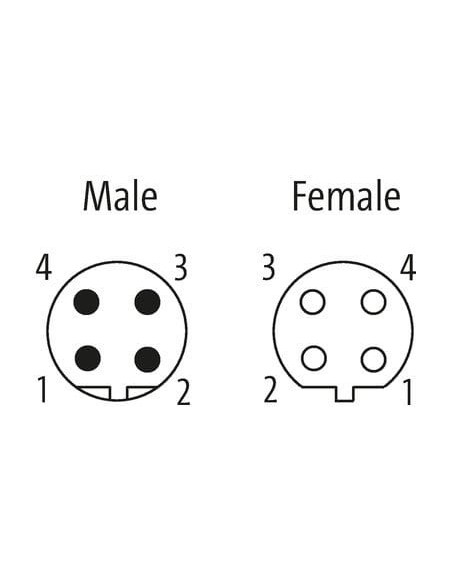

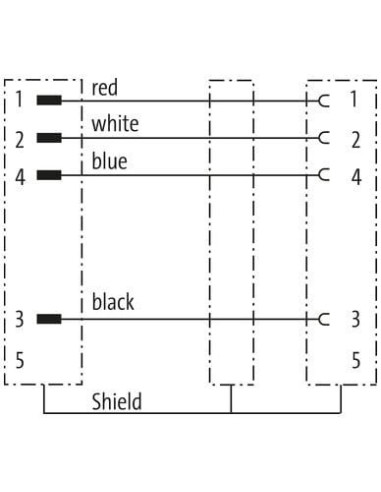

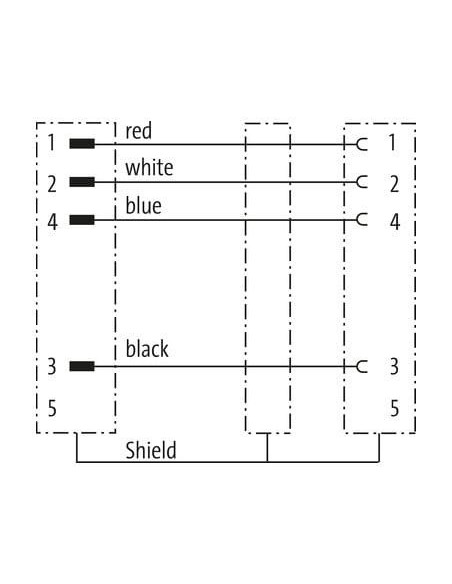

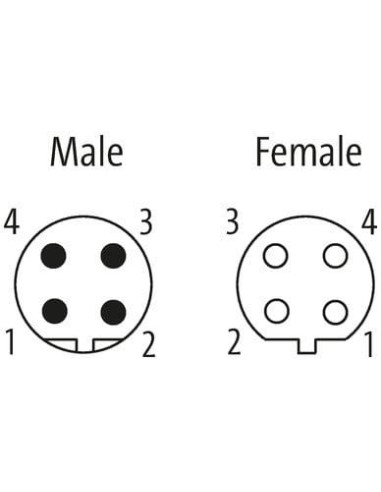

Rysunki techniczne – Wymiary i pinout złącza M12, 4 piny
Szczegółowa dokumentacja techniczna, w tym schematy połączeń (pinout) oraz rysunki wymiarowe męskiego i żeńskiego złącza M12, ułatwiają prawidłową integrację produktu w istniejącej infrastrukturze automatyzacji.
Konektor męski M12: średnica 15,5 mm, długość 47,5 mm.
Konektor żeński M12: średnica 15,5 mm, długość 44 mm.
Kluczowe cechy: Niezawodność, wysoka odporność na czynniki środowiskowe, szerokie zastosowanie w przemyśle.
