Ethernet CAT6A
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Męski 90° – męski prosty
M12 – RJ45, 8-piny
Kodowanie X
ekranowany
bez koszulek kablowych
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.

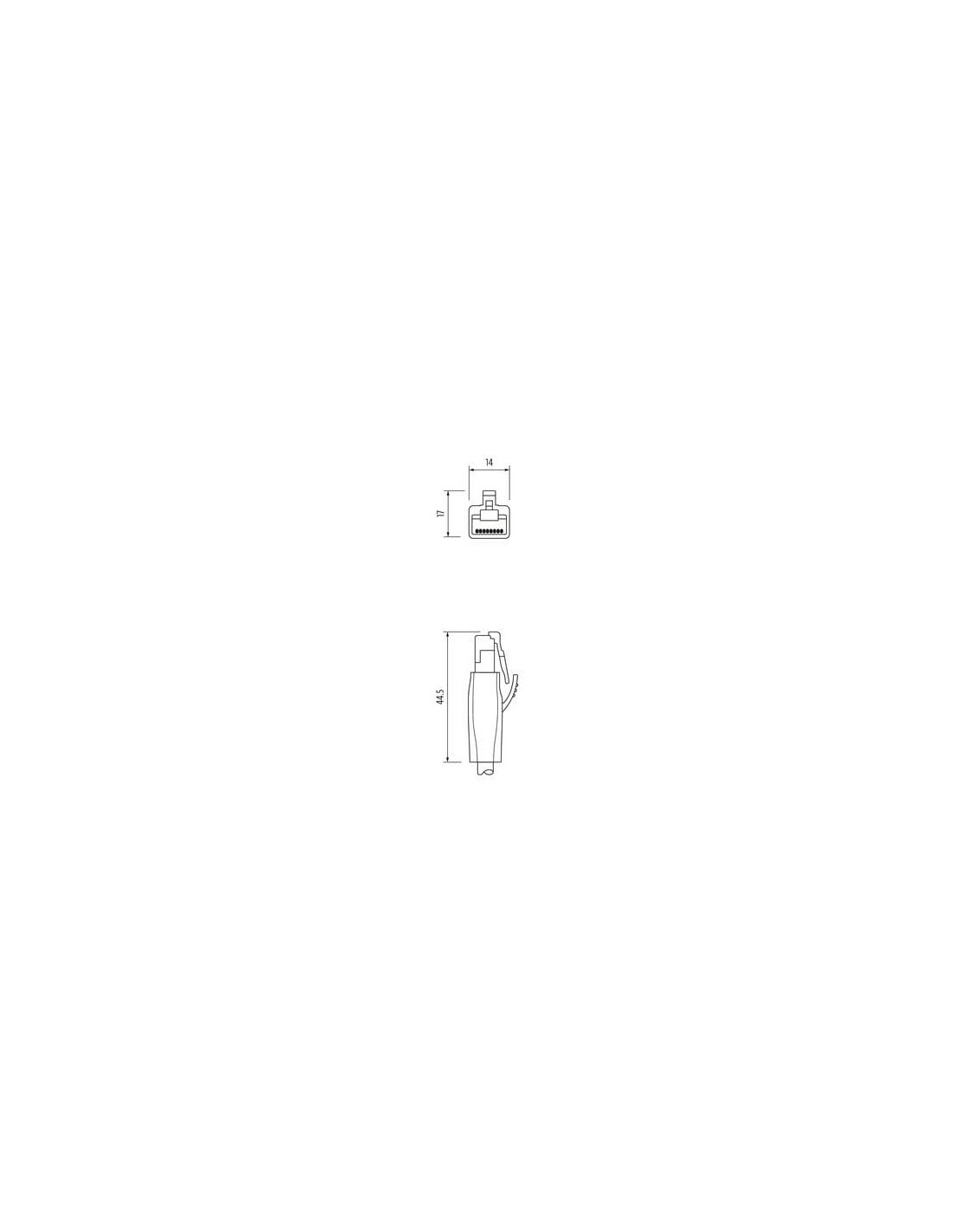

| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | kątowy |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy maks. | 1,5 A |
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
| Dioda LED wskaźnika stanu | nie |
| Konfiguracja | w pełni użyte |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady śruby | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor obudowy | czarny |
| Kolor uchwytu stykowego | zielony |
| Materiał blokady śruby | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

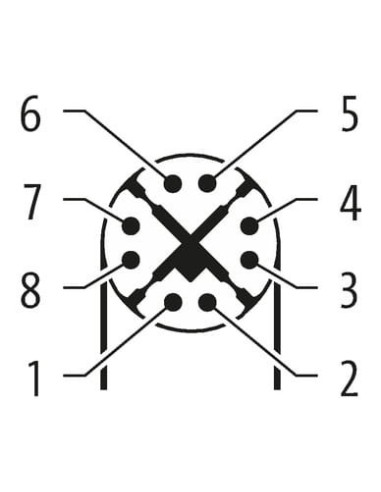

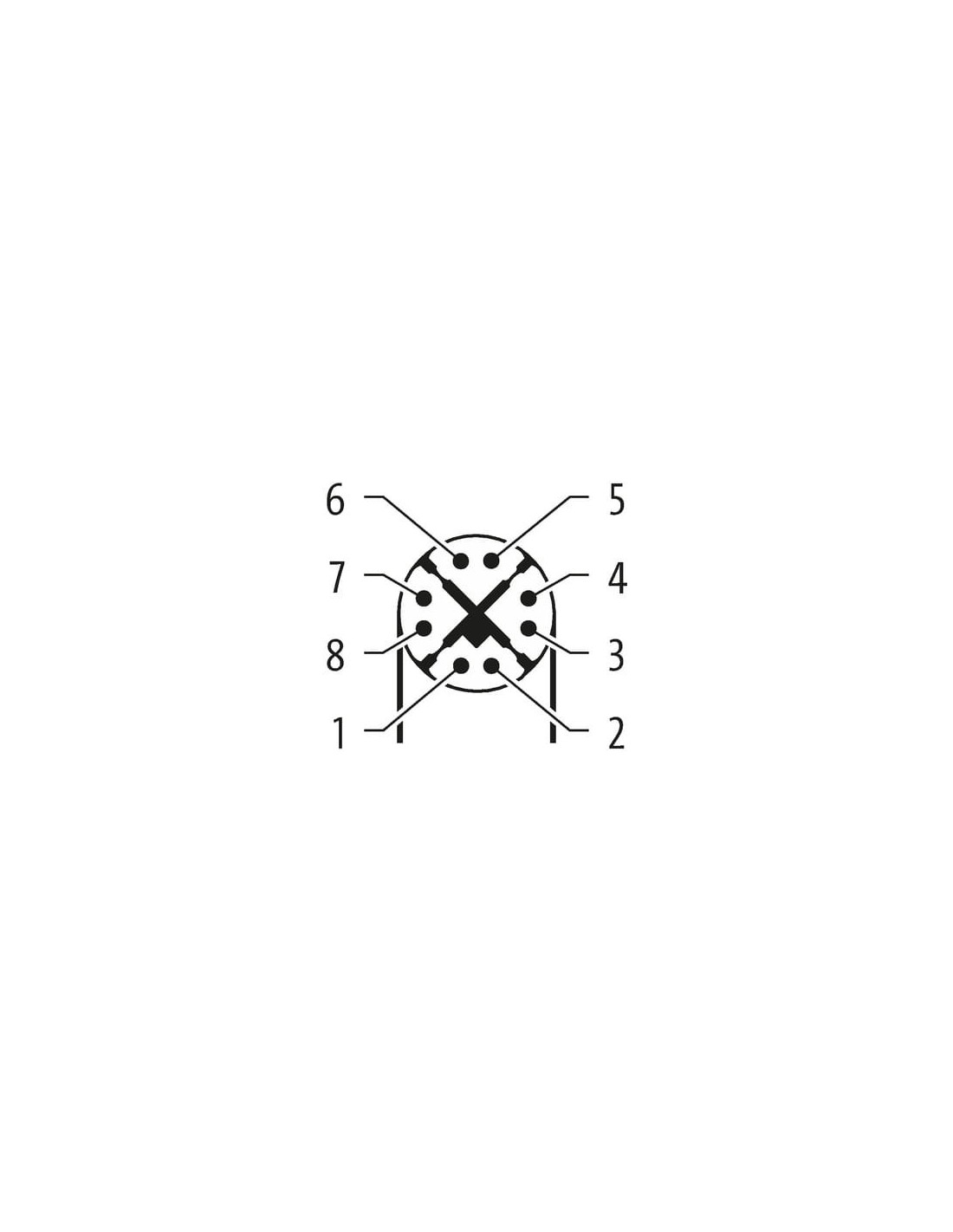

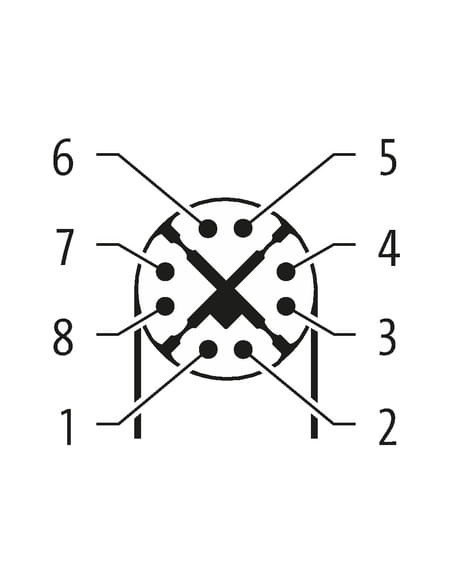

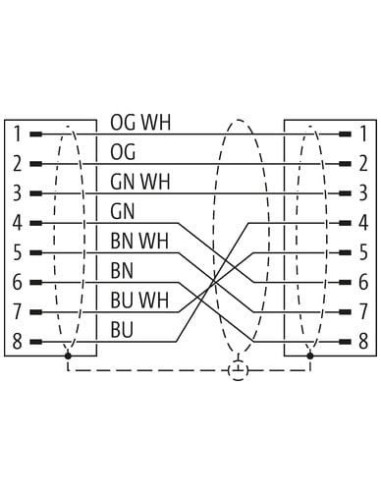

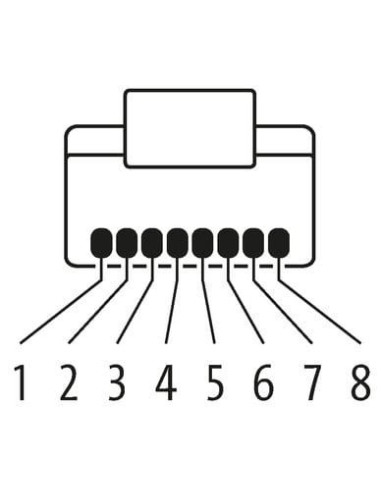

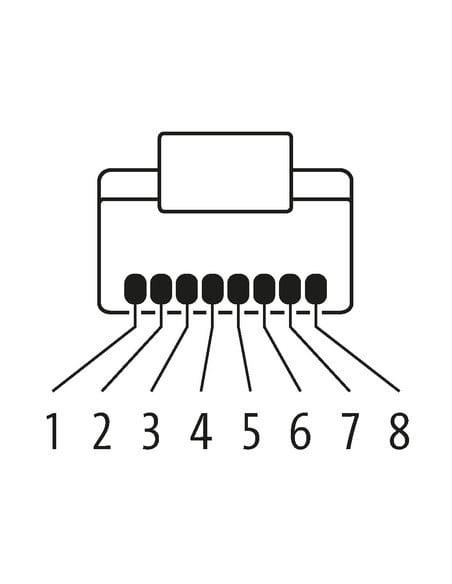

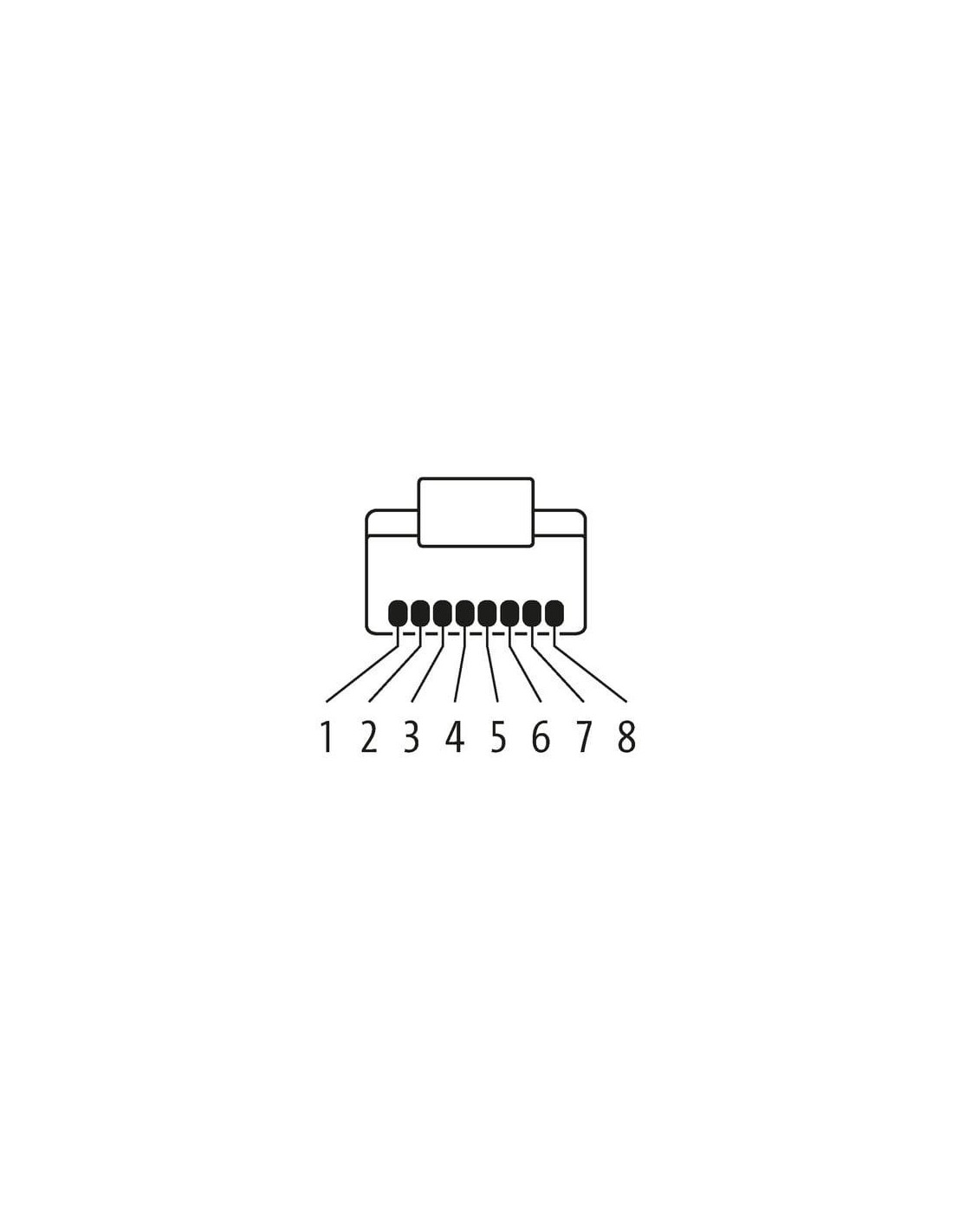

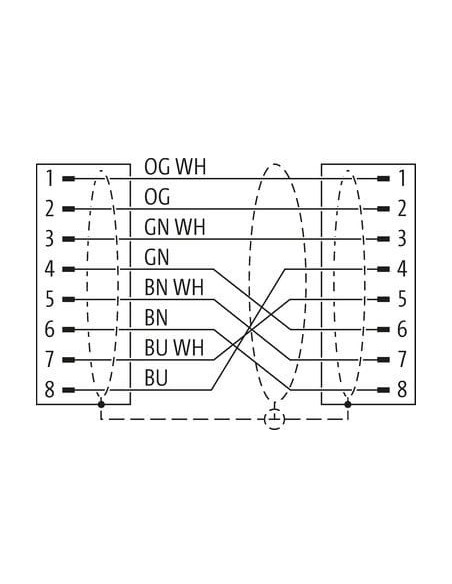

| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
| Identyfikacja przewodu | S4X |
| Funkcja kabla | Dane |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki o Insulation element twisted |
| Bandowanie | Foil |
| Filler | Insulation element |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
| Długość kabli maks. | 66 m |
| Cable weigth | 65,48 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 0,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 212 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 84850 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 424 Ω/km |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień gięcia (w ruchu) | 5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. @ 25 °C |
| Dystans (C-track) | 0,6 m @ 25 °C |
| Prędkość ruchu (C-track) | 1,2 m/s @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m @ 25 °C |
| Prędkość skrętu | 60 Cykle/min 25 °C |
Złącze męskie M12 90° X-kodowane / złącze męskie RJ45 0° Gigabit (kod produktu: 7700-51201-S4X0100) to wysokiej klasy kabel połączeniowy przeznaczony do niezawodnej i szybkiej transmisji danych w przemysłowych sieciach Ethernet. Produkt ten umożliwia łączenie urządzeń wyposażonych w gniazdo M12 z interfejsem RJ45, co pozwala na transfer danych z prędkościami sięgającymi 10 Gbit/s (Ethernet CAT6A).
Kabel z wtykiem M12 X-kodowany oraz RJ45 sprawdzi się wszędzie tam, gdzie wymagana jest solidna, ekranowana transmisja danych w trudnych warunkach przemysłowych. Typowe zastosowania obejmują:
Złącze M12 zapewnia doskonałą odporność na drgania i pył, przez co znajduje zastosowanie w środowiskach o podwyższonych wymaganiach bezpieczeństwa i trwałości.
Kabel Ethernet CAT6A z ekranowaniem umożliwia stabilną transmisję sygnału nawet na dystansie do 50 metrów (w wariancie kanałowym do 66 m). Powłoka PUR oraz materiał TPE zapewniają odporność na oleje, chemikalia i płomienie (spełnia normy IEC 60332-2-2 oraz UL 1581), co gwarantuje długotrwałą niezawodność w przemyśle. Produkt spełnia stopień ochrony IP66K i IP67 (złącze M12), co chroni przed wodą pod ciśnieniem i pyłami, natomiast złącze RJ45 spełnia normę IP20.
Kabel o długości 1 m posiada z jednej strony męskie złącze kątowe M12 X-kodowane (90°), a z drugiej męskie złącze prostoliniowe RJ45 (0°). Taka konfiguracja umożliwia łatwe prowadzenie przewodów nawet w trudno dostępnych miejscach i kompaktowych szafach sterowniczych. Minimalny promień gięcia (w ruchu) wynosi 5 x średnica zewnętrzna kabla, co zapewnia elastyczność podczas montażu.
Przewód umożliwia błyskawiczną integrację urządzeń sieciowych w trudnych, przemysłowych warunkach pracy. Dzięki uniwersalnym złączom M12 i RJ45 oraz wysokiej odporności mechanicznej, kabel sprawdza się w aplikacjach, gdzie wymagana jest najwyższa jakość i stabilność połączenia Gigabit Ethernet (np. sterowanie maszynami, robotami, monitoring produkcji na liniach automatycznych).
Wysokiej klasy ekranowanie oraz zastosowanie przewodu skrętkowego eliminują zakłócenia elektromagnetyczne, gwarantując niezakłócony przesył danych nawet na dużych odległościach.
Kabel M12 – RJ45 to niezawodne rozwiązanie dla wymagających użytkowników: wszędzie tam, gdzie liczy się trwałość, szybkość transmisji danych oraz bezpieczeństwo pracy nawet w najbardziej wymagających środowiskach przemysłowych.
