Cube67
Męski prosty – żeński 90°
M12 – M12, 6-piny
ekranowany
Przewód hybrydowy
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PUR |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
General data | Cable
| Identyfikacja przewodu | 802 |
| Funkcja kabla | Hybrydowe, Sygnał, Dane |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires z Sposób łączenia z 3 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
Mechanical data | Cable
| Cable weigth | 77 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 32 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 0,25 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6,3 A |
| Obciążalność prądowa min. żyły (dane) | 3,2 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Współczynnik indukcyjności elektrycznej | 0,65 mH/km |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 63000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,2 kV @ 60 s |
| Rezystancja izolacji | 2000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
| Skręcanie | ± 180 °/m |

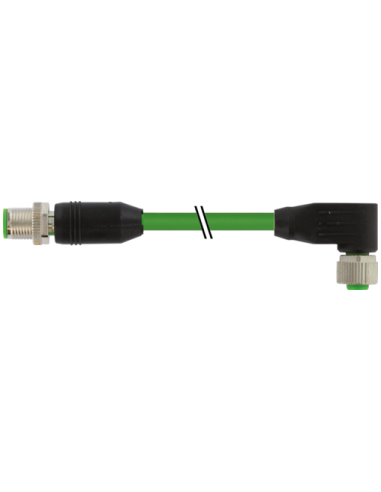

Złącze M12 męskie 0° / M12 żeńskie 90° ekranowane Cube67 – Przewód hybrydowy 7 m, kod: 7000-46051-8020700
Profesjonalne złącze przemysłowe M12 w wersji męskiej prostej (0°) oraz żeńskiej kątowej (90°) to doskonałe rozwiązanie do zastosowań automatyki przemysłowej, gdzie liczą się zarówno niezawodność, jak i łatwość montażu w ograniczonych przestrzeniach. Dzięki ekranowaniu zapewnia ono wysoką odporność na zakłócenia elektromagnetyczne, co gwarantuje stabilność transmisji sygnałów oraz bezpieczeństwo pracy instalacji.
Wytrzymała i wszechstronna konstrukcja do pracy w trudnych warunkach
Obudowa z wytrzymałego tworzywa PUR zapewnia wysoką odporność mechaniczną, chemiczną oraz na oleje. Złącze charakteryzuje się stopniem ochrony IP67 oraz IP66K (przy skręceniu), co umożliwia pracę w wymagających środowiskach przemysłowych – zarówno w warunkach dużej wilgotności, zapylenia, jak i w kontakcie z agresywnymi mediami (po indywidualnym sprawdzeniu zgodności materiałów).
- Przewód hybrydowy – przekazuje zarówno sygnał, jak i dane
- Ekran miedziany, ocynowany dla optymalnej ochrony sygnału
- Zgodność z normami odporności na płomień i oleje (m.in. IEC 60332-2-2, DIN EN 60811-404)
- Wytrzymałość na cykle gięcia – do 5 milionów cykli (C-track)
- Szybka i pewna instalacja – śruby SW13
Zastosowanie i możliwości wykorzystania złączy M12 Cube67
Złącze M12 męskie 0° / M12 żeńskie 90° Cube67 o długości przewodu 7 m stanowi niezawodne połączenie w systemach automatyki, robotyki, maszynach produkcyjnych oraz liniach montażowych. Dzięki zwiększonej odporności na czynniki zewnętrzne przewód doskonale sprawdza się w przemyśle spożywczym, opakowaniowym, motoryzacyjnym i wszędzie tam, gdzie wymagana jest stabilna transmisja sygnału oraz danych w bardzo wymagających warunkach środowiskowych.
- Zasilanie i komunikacja urządzeń peryferyjnych
- Integracja z systemami sterowania
- Połączenia czujników, siłowników, modułów I/O
- Automatyka procesowa, aplikacje wymagające dużej ilości ruchomych połączeń
M12 – Niezawodność połączenia, szybkość wdrożenia
Unikalna konstrukcja z jedną prostą końcówką męską oraz drugą kątową żeńską pozwala na łatwe dopasowanie przewodu, nawet w miejscach o ograniczonej przestrzeni montażowej. Standard M12 zapewnia kompatybilność z szeroką gamą urządzeń przemysłowych różnych producentów. Pinout 6-pinowy gwarantuje obsługę wielokanałowych sygnałów oraz zasilania.
- Przekrój przewodu typowy dla przemysłowych instalacji
- Kolor kodowania: zielony – łatwa identyfikacja aplikacyjna
- Oplot ekranujący osłaniający w min. 80%
Typowe właściwości przewodu hybrydowego Cube67
Ten przewód hybrydowy posiada nie tylko standardowe żyły sygnałowe, ale także dedykowane żyły danych i zasilania, co umożliwia zastosowanie w nowoczesnych rozwiązaniach typu plug&play. Dzięki wysokiej elastyczności oraz odporności na wielokrotne zginanie, doskonale nadaje się do aplikacji wymagających ruchu (np. w prowadnikach kablowych C-track).
- Długość przewodu: 7 m
- Zaawansowana ochrona EMC – ekranowanie przewodu
- Materiały: PUR (obudowa, płaszcz zewnętrzny), bezhalogenowy, bezołowiowy
- Odporność temperaturowa: praca w temperaturach od -50°C do +90°C (stała instalacja)
Podsumowanie – kluczowe zalety
- Szybki i stabilny montaż
- Niezawodne połączenia, wysoka odporność na czynniki środowiskowe
- Zgodność z przemysłowymi standardami bezpieczeństwa, ochrona IP66K/IP67
- Wielofunkcyjność – przesył sygnałów, danych i zasilania jednym przewodem
Wybór złącza M12 męskiego 0° oraz M12 żeńskiego 90° Cube67 to gwarancja bezpiecznego i trwałego połączenia urządzeń przemysłowych nawet w najtrudniejszych warunkach środowiskowych.
