Cube67
Męski prosty – żeński 90°
M12 – M12, 6-piny
ekranowany
Przewód hybrydowy
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
| Materiał | PUR |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Stopień ochrony (ISO 20653:2013) | IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
| Identyfikacja przewodu | 802 |
| Funkcja kabla | Hybrydowe, Sygnał, Dane |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires z Sposób łączenia z 3 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
| Cable weigth | 77 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 32 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 0,25 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6,3 A |
| Obciążalność prądowa min. żyły (dane) | 3,2 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Współczynnik indukcyjności elektrycznej | 0,65 mH/km |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 63000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,2 kV @ 60 s |
| Rezystancja izolacji | 2000 MΩ × km |
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
| Skręcanie | ± 180 °/m |

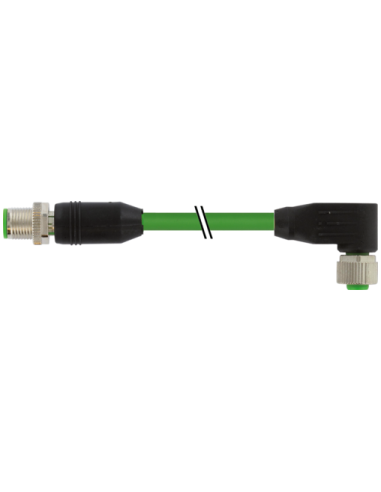

Przewód hybrydowy ekranowany M12 męski prosty 0° / M12 żeński kątowy 90° Cube67 o kodzie produktu 7000-46051-8020060 to wysokiej jakości rozwiązanie, które łączy funkcje zasilania, sygnału oraz transmisji danych. Produkt wykonany jest w standardzie przemysłowym, co gwarantuje niezawodność i wytrzymałość nawet w najbardziej wymagających aplikacjach automatyki.
Przewody M12 ekranowane wykorzystywane są w wielu zastosowaniach przemysłowych, w tym:
Dzięki hybrydowej konstrukcji możliwe jest przesyłanie zarówno danych, jak i zasilania jednym przewodem, co znacznie upraszcza instalacje oraz ogranicza koszty montażu.
Przewód hybrydowy M12-A wykonany jest z trwałego tworzywa PUR, które zapewnia doskonałą odporność chemiczną i na oleje. Ekranowanie w postaci oplotu z miedzi cynowanej (pokrycie 80%) skutecznie zabezpiecza przed zakłóceniami elektromagnetycznymi, co ma kluczowe znaczenie dla stabilności transmisji sygnału.
Wysoki stopień ochrony IP67 oraz IP66K gwarantuje pełną szczelność w warunkach przemysłowych – przewód jest pyłoszczelny i odporny na intensywne spryskiwanie wodą, nawet pod ciśnieniem. Specjalne blokady wykonane z niklowanego cynku zapewniają pewne połączenie oraz zabezpieczenie przed wibracjami.
Rozwiązanie przeznaczone do zastosowań ruchomych – elastyczna konstrukcja przewodu umożliwia montaż w prowadnikach kablowych (C-track) i zapewnia odporność na bardzo dużą liczbę cykli zgięcia (do 5 milionów). Zakres temperatur pracy: -50°C do +90°C dla przewodu zamontowanego na stałe oraz -30°C do +70°C w ruchu. Minimalny promień gięcia to tylko 5-krotność średnicy przewodu (montaż stały).
Przewód posiada 6-pinowe złącza M12 zgodne z wymaganiami standardów automatyki przemysłowej. Dzięki ekranowaniu oraz wysokiej jakości izolacji przewodu, parametry elektryczne pozostają stabilne nawet w otoczeniu o silnych zakłóceniach. Odpowiedni dla zastosowań wymagających napięć do 30 V i obciążalności prądowej do 4 A na styk. Odpowiednie certyfikaty cURus umożliwiają montaż urządzenia także na rynku północnoamerykańskim.
Prosta konfiguracja złącza: M12 męski 0° i M12 żeński 90° umożliwia wygodne podłączenie w trudno dostępnych miejscach. Złącza są kodowane zgodnie z normą, a czytelne oznaczenie pinów zapewnia prawidłową instalację bez ryzyka pomyłki.
Przewód hybrydowy ekranowany M12 Cube67 z prostym złączem męskim i kątowym złączem żeńskim to uniwersalne rozwiązanie do przemysłowych systemów automatyki, oferujące trwałość, wysokie parametry elektryczne oraz niezawodność transmisji sygnałów i zasilania, nawet w trudnych warunkach. Idealnie nadaje się do pracy w środowiskach przemysłowych, gdzie liczy się niezawodność i łatwość instalacji.
