Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 14 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

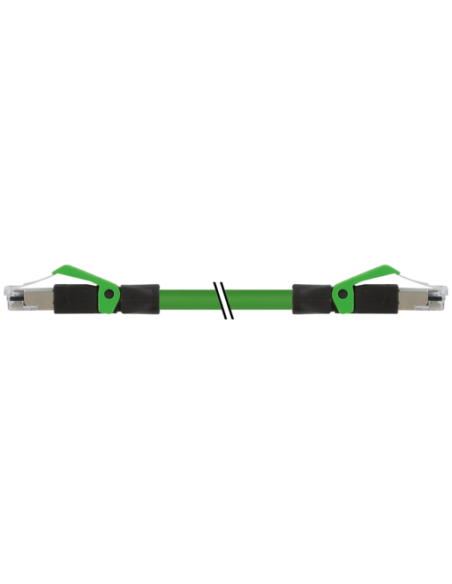

Przewód Ethernet RJ45 męski 0° - RJ45 męski 0° ekranowany, 14 m, kategoria CAT5e – idealny do przemysłowych instalacji sieciowych
Kabel Ethernet RJ45 męski 0° / RJ45 męski 0° ekranowany o długości 14 metrów (kod produktu: 7000-74301-7941400) to wysokiej jakości przewód przeznaczony do połączeń sieciowych w wymagających środowiskach przemysłowych oraz automatyce. Wykonany zgodnie ze standardem CAT5e, zapewnia szybki i stabilny przesył danych z maksymalną prędkością do 100 Mbit/s oraz obsługę pełnego duplexu.
Zastosowanie przewodu Ethernet RJ45 CAT5e
Produkt ma szerokie zastosowanie w:
- Infrastrukturze automatyki przemysłowej
- Systemach sterowania maszyn
- Szybkich połączeniach sieciowych urządzeń przemysłowych
- Połączeniach paneli operatorskich, komputerów przemysłowych, switchy i sterowników PLC
- Instalacjach wymagających wysokiej odporności chemicznej, mechanicznej oraz olejoodporności
Najważniejsze cechy kabla ekranowanego RJ45 - RJ45
- Ekranowanie przewodu (oplot miedziany ocynowany, pokrycie ekranu 85%) zapewnia wysoką odporność na zakłócenia elektromagnetyczne i stabilną transmisję sygnału nawet w bardzo wymagających środowiskach.
- Zastosowanie trwałych materiałów – powłoka kabla wykonana z PUR (poliuretan) charakteryzuje się doskonałą odpornością na ścieranie, działanie olejów i substancji chemicznych, co pozwala na długotrwałą eksploatację nawet przy intensywnym użytkowaniu.
- 4-pinowa konstrukcja żyłowa, skrętka miedziana 22 AWG, dzięki czemu osiągana jest bardzo dobra przewodność i niezawodność połączenia.
- Odporność na trudne warunki – zakres temperatury pracy: od -40°C do 80°C (stała instalacja), od -30°C do 70°C (praca w ruchu).
- Klasa ochrony IP20, przeznaczona do wnętrz i szaf sterowniczych, w środowiskach wymagających ochrony przed kurzem i standardowymi zagrożeniami przemysłowymi.
- Certyfikaty cURus i zgodność z normami międzynarodowymi (m.in. ISO/IEC 11801:2002, EN 50173-1).
- Łatwa instalacja – blokada zatrzaskowa zapewnia pewne i szybkie połączenie.
- Brak diody LED wskaźnika stanu – rozwiązanie przemysłowe, umożliwiające niezawodną pracę bez dodatkowych elementów podatnych na awarie.
Budowa i schemat połączeń przewodu RJ45 kategoria 5e
- Standard złącza: RJ45 męski 0° - RJ45 męski 0°
- Liczba biegunów: 4 (kolory: biały, żółty, niebieski, pomarańczowy)
- Długość kabla: 14 metrów (inne długości dostępne na zamówienie)
- Wytrzymałość mechaniczna: twardość płaszcza 89 Shore A, masa kabla 75,87 g/m
- Minimalny promień zgięcia: 6 x średnica zewnętrzna przy montażu stałym, 12 x średnica zewnętrzna przy pracy w ruchu
Typowe zastosowania – kabel RJ45 – RJ45 do automatyki i przemysłu
Przewód Ethernet RJ45 CAT5e ekranowany doskonale sprawdza się w łączeniu systemów automatyki, urządzeń sieciowych oraz maszyn przemysłowych i robotów, gdzie niezawodność i odporność na zakłócenia są priorytetem. Kabel ten gwarantuje długoletnią i bezawaryjną pracę nawet przy intensywnej eksploatacji.
Produkt stanowi kompleksowe rozwiązanie do profesjonalnych instalacji przemysłowych, zapewniając bezpieczeństwo transmisji danych i wysoką stabilność połączeń w każdych warunkach.
