Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 777 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| wire arrangement | biały, niebieski, biały, pomarańcz |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 4 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |

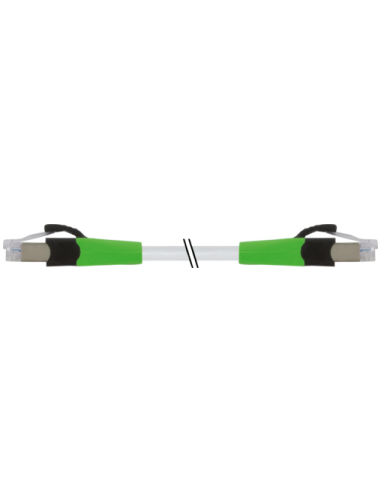

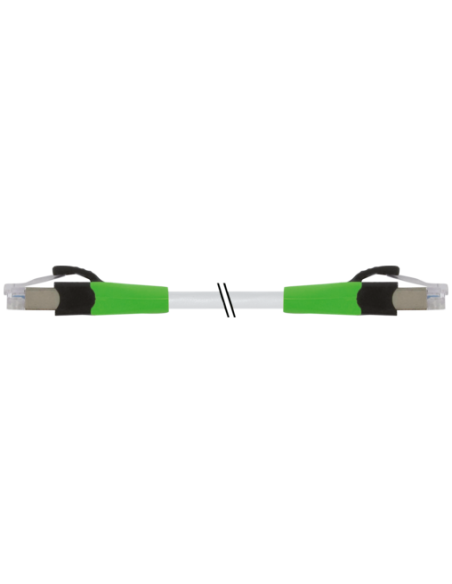

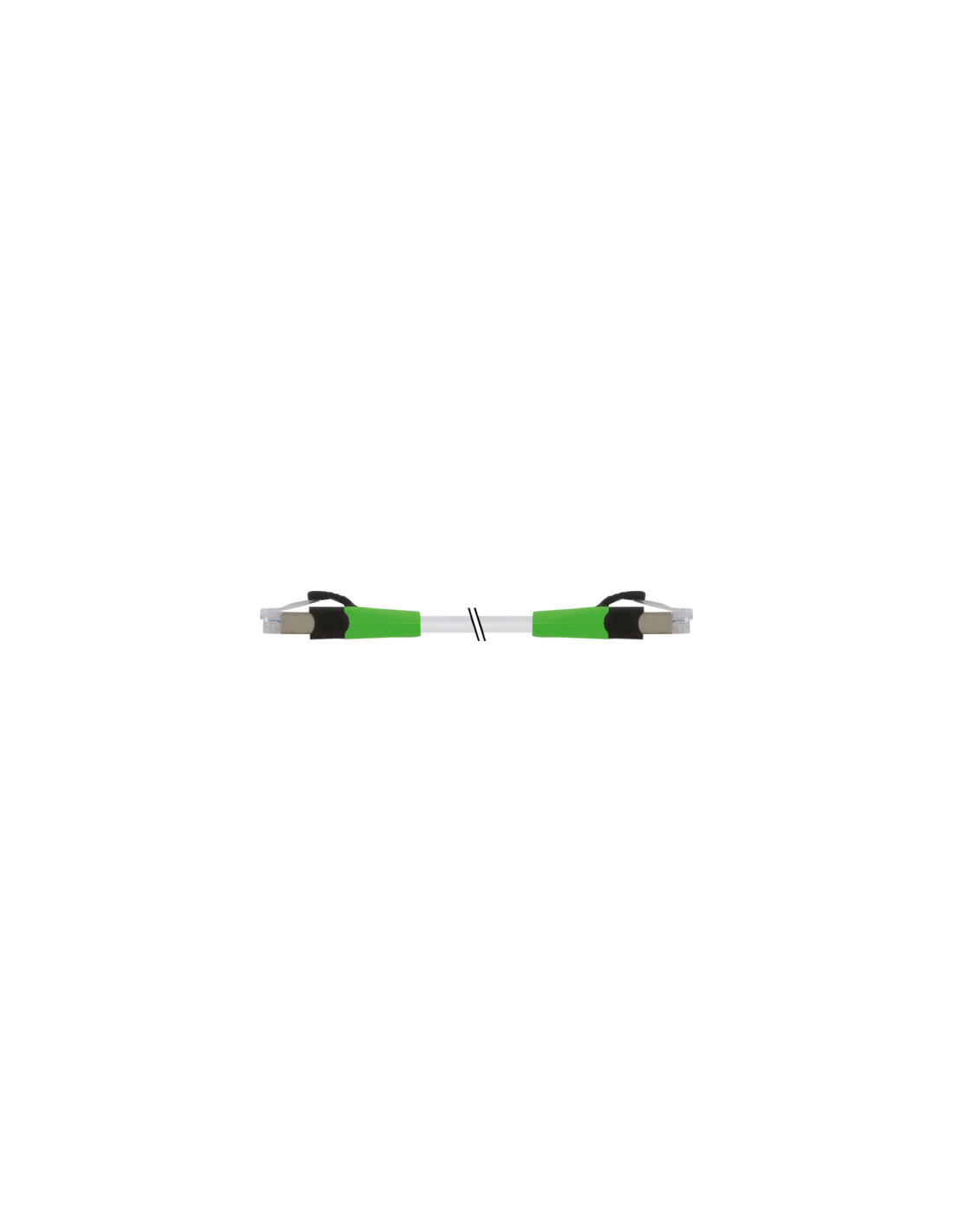

Konektor RJ45 męski prosty Ethernet CAT5 – profesjonalne złącze sieciowe 3m Cabinet-Line
Konektor RJ45 męski prosty o długości 3 metrów to wysokiej jakości kabel sieciowy, który zapewnia niezawodną transmisję danych w standardzie Ethernet CAT5. Produkt wyposażony jest w ekranowane złącza RJ45 (4-piny), co gwarantuje skuteczną ochronę przed zakłóceniami elektromagnetycznymi i umożliwia stabilną komunikację nawet w trudnych warunkach przemysłowych.
Wytrzymała konstrukcja i odporność środowiskowa
Przewód Cabinet-Line wykonany jest z materiałów o wysokiej odporności chemicznej oraz na oleje – obudowa z PUR i płaszcz kablowy z FRNC stanowią gwarancję niezawodności w środowiskach przemysłowych i automatyce. Odporność na płomień oraz substancje chemiczne pozwala na bezpieczne zastosowanie zarówno w szafach sterowniczych, jak i w aplikacjach narażonych na trudne warunki pracy.
- Stopień ochrony IP20 – ochrona przed ciałami stałymi
- Zakres temperatur roboczych: -25°C do +85°C (dla stałej instalacji: -20°C do +60°C)
- Odpowiedni do pracy w środowiskach o stopniu zanieczyszczenia 3
- Bardzo dobre parametry transmisji dzięki ekranowaniu
Przewód ethernetowy – charakterystyka i zastosowanie
Kabel sieciowy RJ45 CAT5 znakomicie sprawdza się w połączeniach komputerowych, systemach automatyki przemysłowej, szafach sterowniczych, sieciach LAN oraz przy podłączaniu urządzeń sieciowych (np. routerów, przełączników, paneli operatorskich HMI).
- Obsługa Full Duplex – zapewnia szybką, dwukierunkową komunikację
- Maksymalna szybkość transmisji danych: 100 Mbit/s
- Standard transmisji: CAT5, Class D zgodny z ISO/IEC 11801:2002 oraz EN 50173-1

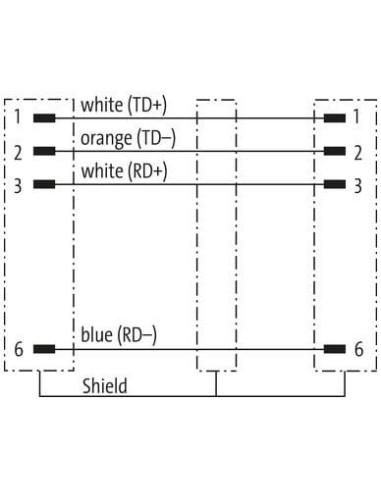

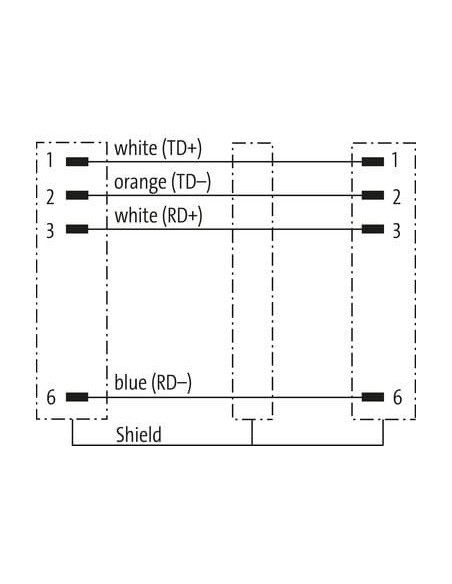

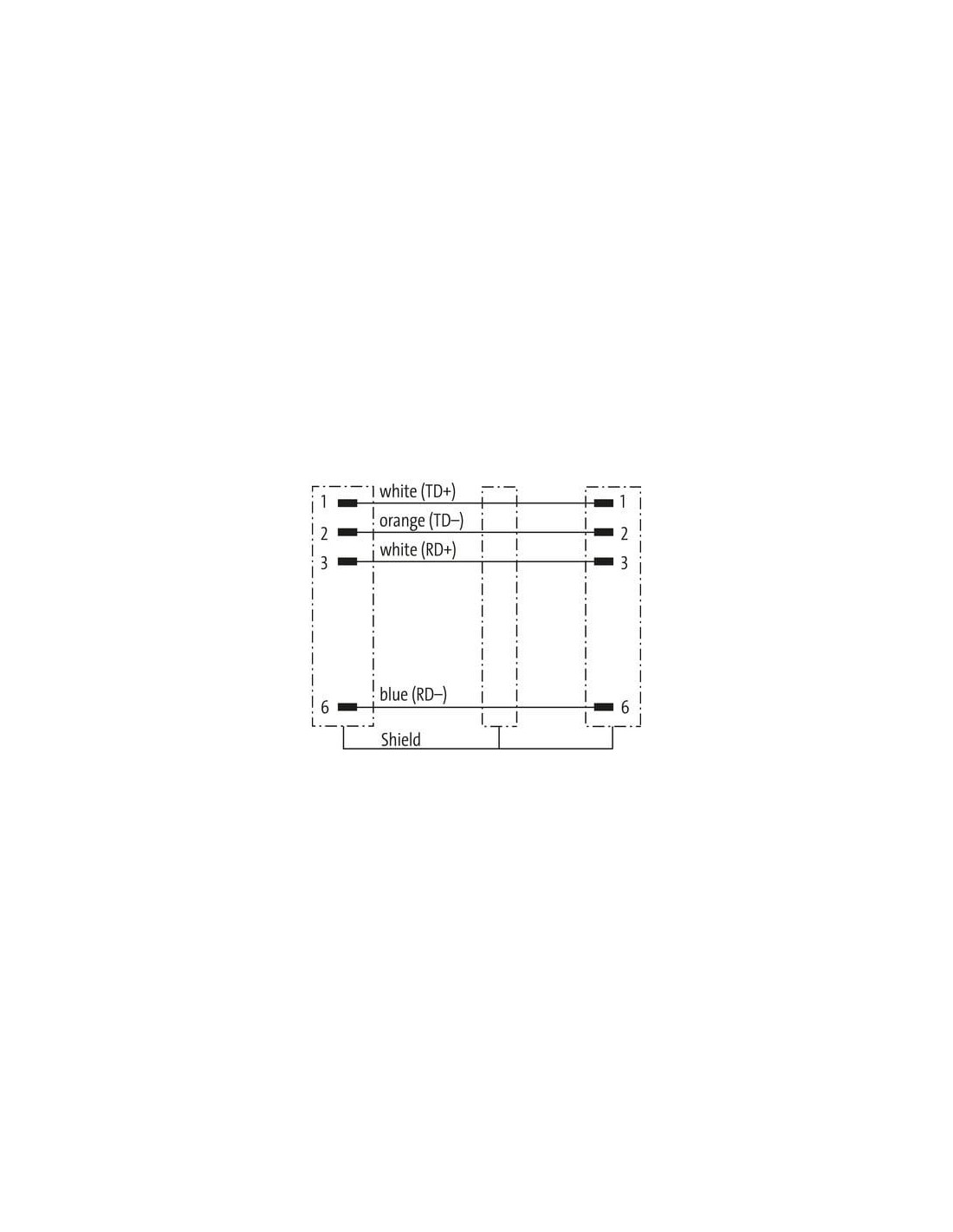

Budowa przewodu i schemat połączeń
Wewnątrz kabla znajdują się 4 żyły wykonane ze skrętki miedzianej (goła miedź), o przekroju 26 AWG. Izolacja z FRNC minimalizuje ryzyko pożaru oraz zwiększa elastyczność i trwałość produktu. Kabel nie posiada dodatkowych koszulek kablowych, co ułatwia instalację w ograniczonych przestrzeniach.
- Kolory przewodów: biały, niebieski, biały, pomarańczowy
- Budowa: 2 żyły skręcone (dwie pary)
- Średnica zewnętrzna: 5 mm (z tolerancją ± 5%)
- Minimalny promień zgięcia: 7,5 x średnica zewnętrzna
Przeznaczenie i typowe zastosowania kabla RJ45 – Cabinet-Line
Konektor RJ45 męski prosty przeznaczony jest do użytku w aplikacjach biurowych i przemysłowych. Szczególnie polecany jako:
- Kabel połączeniowy w sieciach przemysłowych i systemach automatyki
- Połączenie urządzeń Ethernet (sterowniki PLC, panele operatorskie, komputery, konwertery)
- Element infrastruktury szaf sterowniczych oraz instalacji sieciowych klasy przemysłowej
- Połączenia LAN w biurach oraz centrach danych
Stabilność transmisji, odporność na zakłócenia, szeroki zakres temperatur pracy oraz wysoka jakość wykonania sprawiają, że konektor RJ45 CAT5 Cabinet-Line to niezawodny wybór do budowy i rozbudowy infrastruktury sieciowej w wymagających środowiskach.
