Ethernet CAT5
Żeński prosty – męski prosty
DRIVE-CLiQ IP20
M12, 8-piny
częściowo wykorzystane
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | DRIVE-CLiQ |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,76 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (zielony, żółty), (rosa, niebieski), (czerwony, czarny) |
General data | Cable
| Identyfikacja przewodu | 881 |
| Funkcja kabla | Hybrydowe, Dane, Power |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 3 |
| Stranding | 2 wires z Filler twisted |
| Stranding (type 2) | 3 Splotki z Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Filler | tak |
| wire arrangement | (zielony, żółty), (rosa, niebieski), (czerwony, czarny) |
Mechanical data | Cable
| Materiał płaszcz | PVC |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,95 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,03 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Electrical function wire | Dane |
| Material wire insulation (Power) | PE |
| Outer diameter wire insulation (Power) | 1,03 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 7 |
| Diameter of single wires (Power) | 22 AWG |
| Wire conductor cross section (Power) | 22 AWG |
| Material conductor wire (Power) | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 30 V |
| Electrical function wire | Dane |
| Characteristic impedance | 100 Ω ± 15 % @ 1 MHz |
| Electrical resistance line constant wire | 90 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 55 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 0,5 kV @ 60 s |
| Współczynnik pojemności elektrycznej | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 0,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 0,5 kV @ 60 s |
| Rezystancja izolacji | 1000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Liczba cykli gięcia (C-track) | 0,1 Mio. |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 0,5 m/s @ 25 °C |

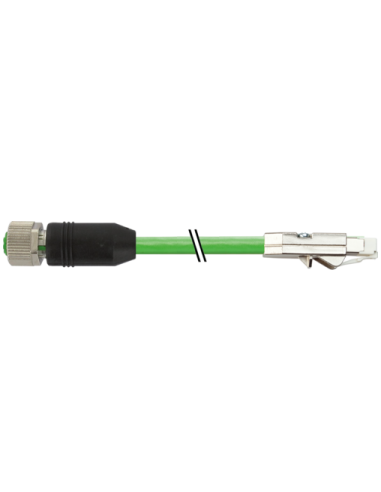

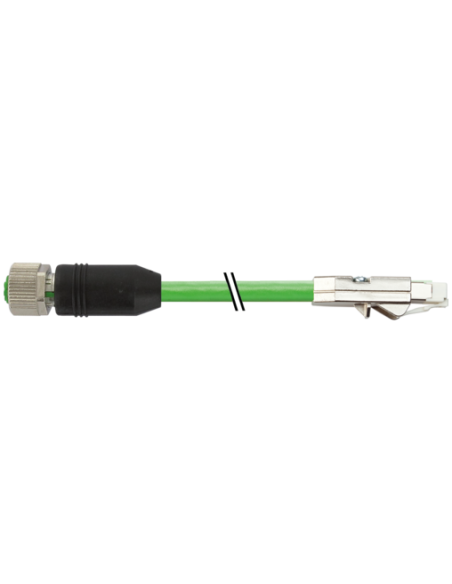

Kabel napędowy DRIVE-CLiQ M12 CAT5 do zastosowań przemysłowych – 7000-SS071-8810300
Kabel napędowy DRIVE-CLiQ CAT5 o długości 3 metrów, kod produktu 7000-SS071-8810300, to wysokiej jakości przewód służący do niezawodnej transmisji danych oraz zasilania w środowiskach przemysłowych, szczególnie w aplikacjach automatyki i sterowania ruchem.
Zastosowanie kabla DRIVE-CLiQ M12
Kabel ten jest przeznaczony do połączeń w systemach napędowych z interfejsem DRIVE-CLiQ, wykorzystywanym m.in. w nowoczesnych maszynach CNC, robotyce przemysłowej, automatyzacji produkcji oraz do integracji z różnorodnymi urządzeniami sieciowymi Ethernet.
Dzięki zastosowaniu wtyków M12 (8-pinowych) w standardzie prostym – prosty (żeński-męski), przewód umożliwia szybkie i bezproblemowe podłączanie komponentów automatyki w wymagających warunkach przemysłowych.
Najważniejsze zalety i cechy kabla DRIVE-CLiQ 7000-SS071-8810300
- Wysoka jakość transmisji – standard Ethernet CAT5, Class D, prędkość do 100 Mbit/s, obsługa pełnego dupleksu.
- Ekranowanie przewodu – oplot miedziany (ocynowany) gwarantuje odporność na zakłócenia elektromagnetyczne oraz stabilność pracy w środowiskach przemysłowych.
- Odporność na czynniki chemiczne i oleje – obudowa wykonana z tworzywa PUR cechuje się dobrą odpornością na trudne warunki chemiczne i działanie olejów.
- Klasa szczelności IP67 / IP20 – wysoka odporność na kurz i wilgoć, co umożliwia montaż w wymagających aplikacjach.
- Płaszcz z PVC – zapewnia trwałość, elastyczność oraz odporność na ścieranie.
- Bezhalogenowa, bezołowiowa izolacja – przewód jest bezpieczny dla środowiska i spełnia normy ekologiczne.
- Parametry elektryczne – napięcie znamionowe do 30V, obsługa prądów do 1,76A na styk.
- Zakres temperatur pracy – od -20°C do 80°C (praca stała), co zapewnia szerokie możliwości zastosowania.
Typowe zastosowania kabla DRIVE-CLiQ M12 CAT5
Kabel DRIVE-CLiQ to doskonały wybór dla integratorów systemów, firm zajmujących się utrzymaniem ruchu, automatyków oraz producentów maszyn. Sprawdza się wszędzie tam, gdzie konieczne jest niezawodne połączenie między elementami napędu a sterownikami i siecią komunikacyjną.
- Zasilanie i komunikacja modułów DRIVE-CLiQ w napędach Siemens SINAMICS.
- Połączenia serwonapędów, enkoderów oraz czujników w sieciach przemysłowych.
- Integracja urządzeń automatyki w liniach produkcyjnych, robotyce, obrabiarkach CNC i transporterach.

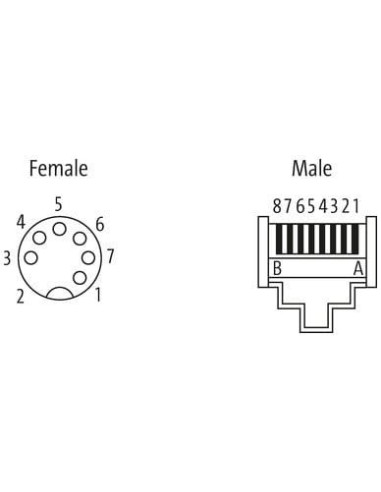

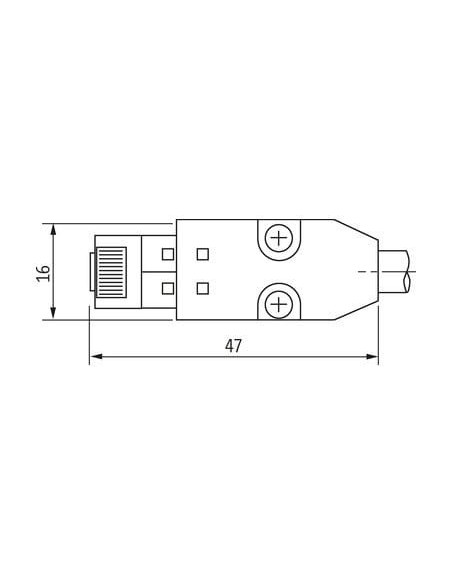

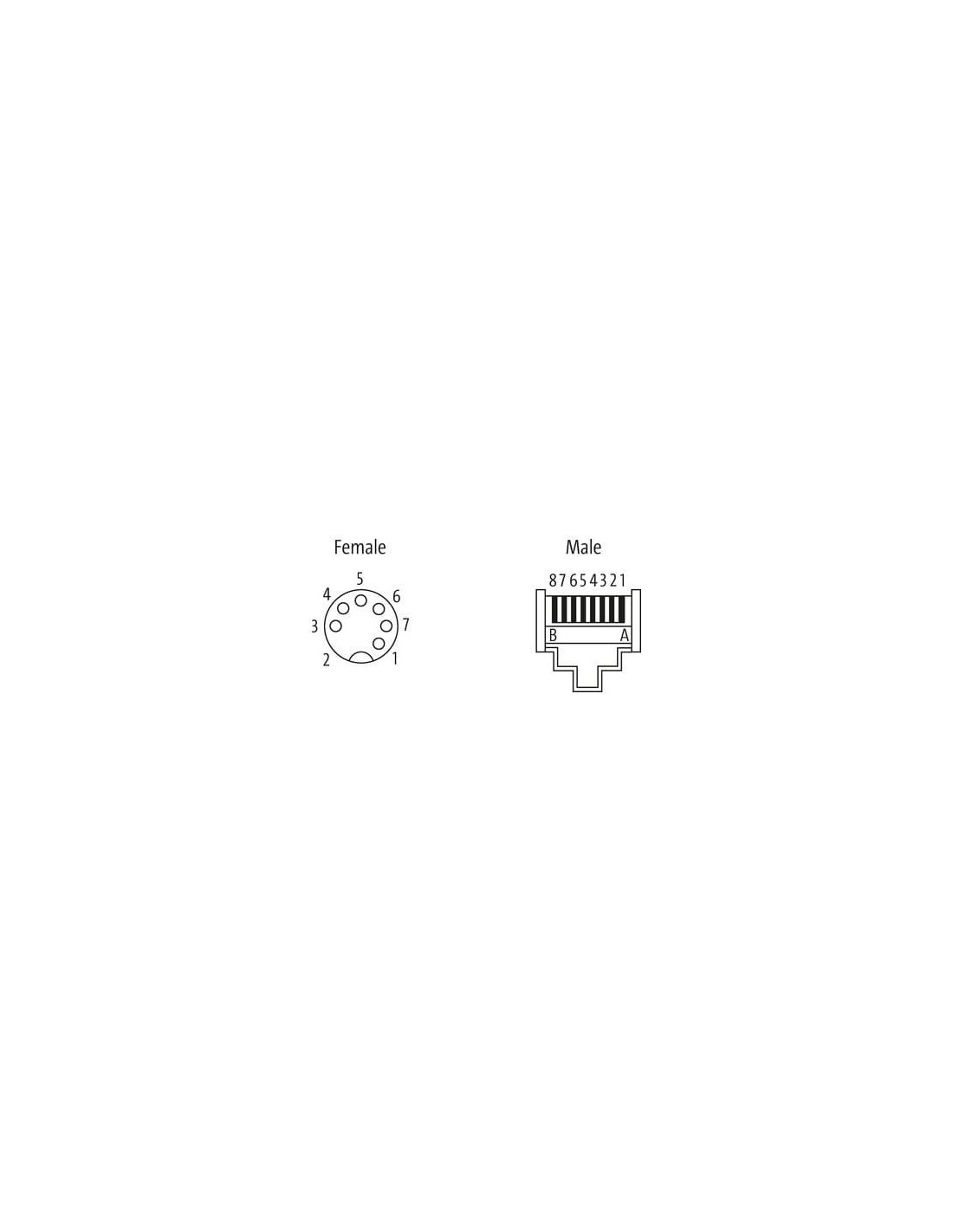

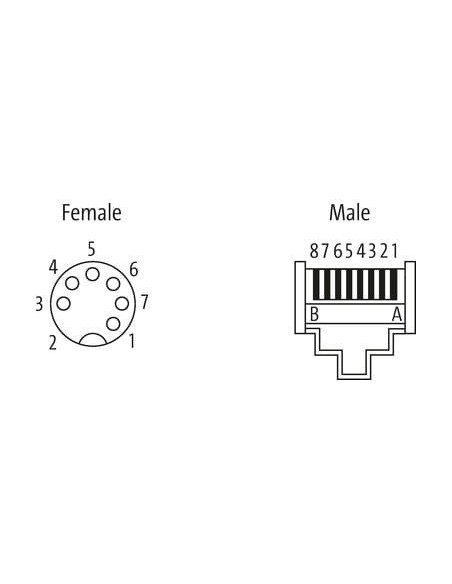

Budowa i schematy techniczne
Kabel posiada złącza M12 x 1 z zakręcaną blokadą, co gwarantuje pewne i bezpieczne połączenie oraz minimalizuje ryzyko rozłączeń podczas wibracji. Metalizowana obudowa zwiększa odporność na zakłócenia. Precyzyjne wykonanie złączy pozwala na szybki montaż i pewny kontakt elektryczny.
W skład przewodu wchodzi 3-parowa skrętka oraz oplot ekranowy, a także elastyczna żyła zasilająca – całość spełnia wymagania UL 1581, IEC 60332-2-2 oraz normy odporności na płomienie i oleje (DIN EN 60811-404).
Uwagi dotyczące instalacji i bezpieczeństwa
Podczas montażu zaleca się stosowanie środków zabezpieczających złącza przed obciążeniami mechanicznymi (np. opaski kablowe, prowadnice). Przewód powinien być układany z zachowaniem minimalnych promieni gięcia, aby zapewnić deklarowany stopień ochrony IP.
W przypadku aplikacji narażonych na kontakt z agresywnymi mediami zaleca się sprawdzenie odporności materiałów izolacyjnych w warunkach danej instalacji.
Podsumowanie – Kabel DRIVE-CLiQ 7000-SS071-8810300
Produkt ten stanowi profesjonalne rozwiązanie dla wszelkich aplikacji wymagających wydajnej transmisji danych oraz niezawodnego zasilania w środowiskach automatyki przemysłowej. Solidna konstrukcja, zgodność ze standardami oraz możliwość pracy w szerokim zakresie temperatur czynią kabel uniwersalnym elementem infrastruktury przemysłowej Ethernet i DRIVE-CLiQ.
