Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

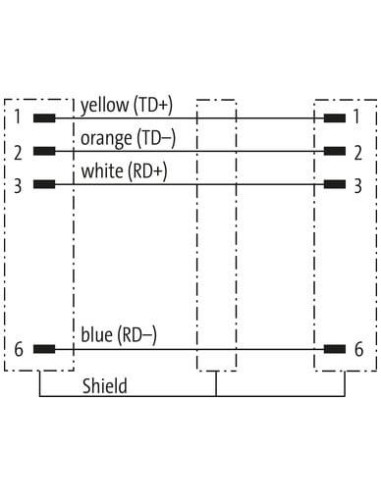

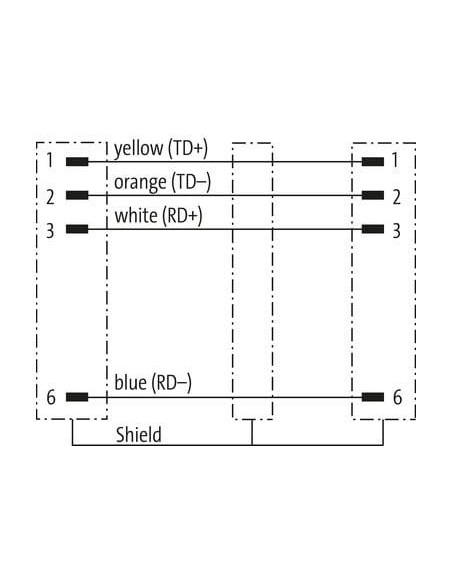

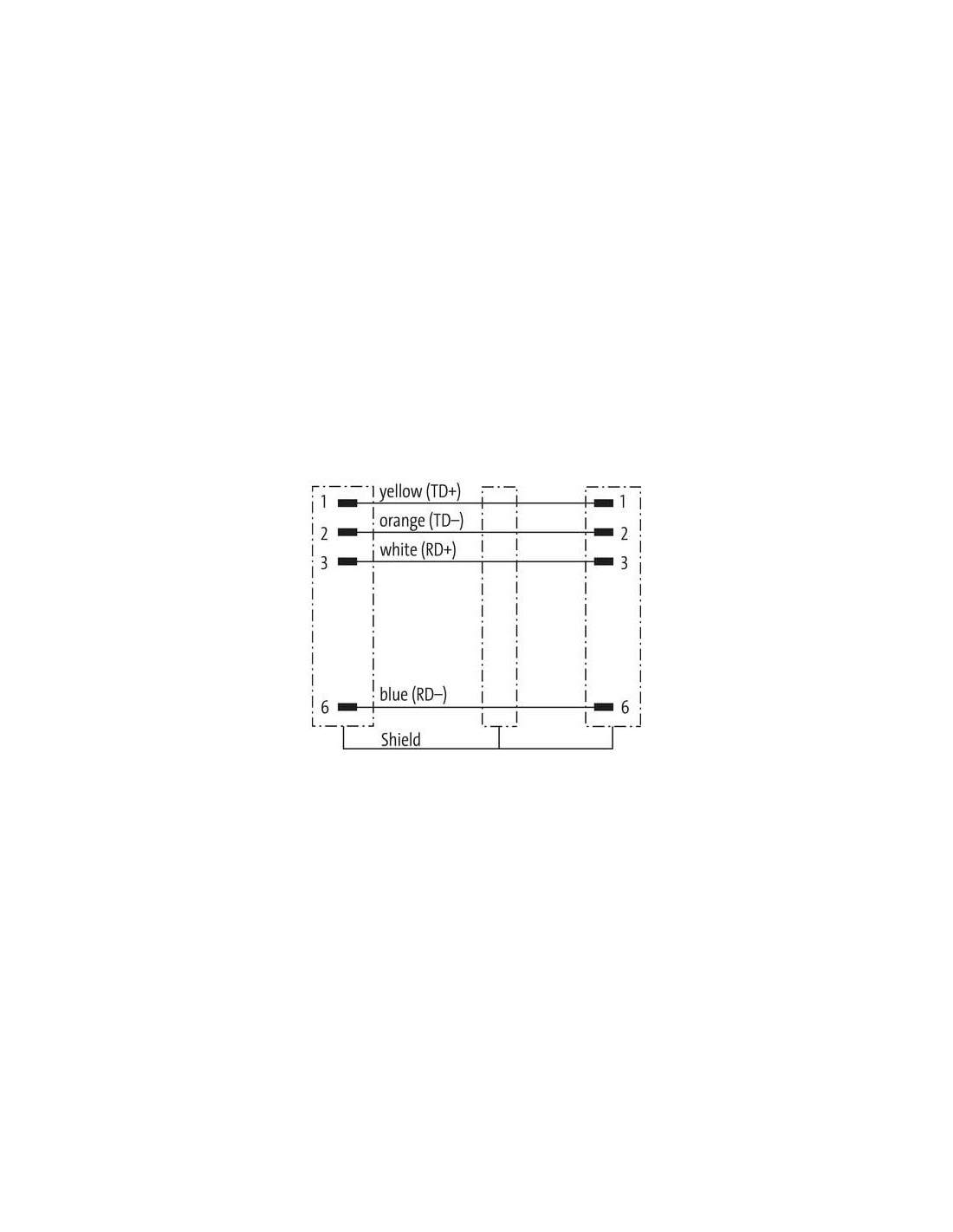

| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
General data | Cable
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

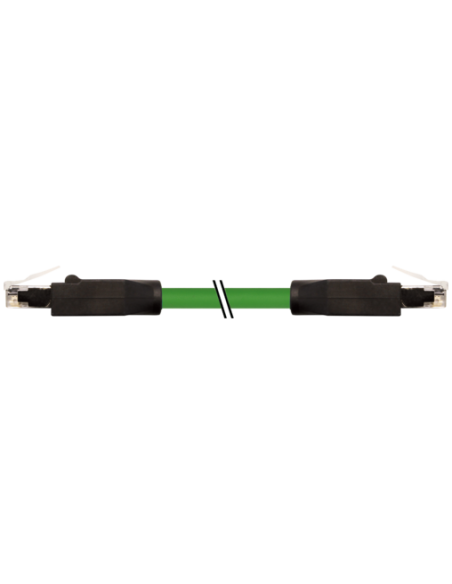

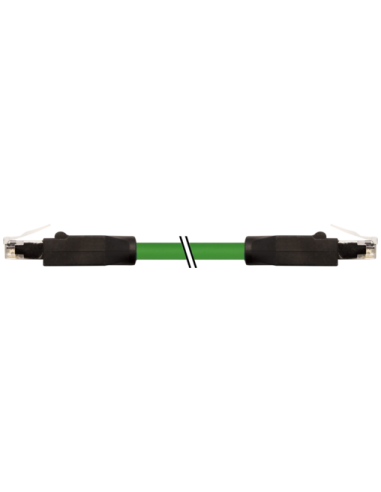

Konektor Ethernet RJ45 prosty – Kabel Ethernet CAT5 do zastosowań przemysłowych
Konektor RJ45 prosty – RJ45 prosty Ethernet o długości 15 m to wysokiej jakości przewód połączeniowy stworzony z myślą o niezawodnej transmisji danych w środowiskach przemysłowych oraz automatyce. Dzięki zastosowaniu ekranowanego przewodu typu CAT5 oraz wytrzymałych złączy RJ45 w wersji prostej, kabel zapewnia pewną i stabilną komunikację sieciową na odcinku nawet do 100 m.
Budowa i właściwości techniczne przewodu Ethernet RJ45
Przewód charakteryzuje się wytrzymałym płaszczem z materiału TPE oraz obudową z PUR, które gwarantują odporność na oleje, środki chemiczne oraz zwiększoną trwałość w środowisku przemysłowym. Ekranowanie wykonane ze splotu miedzi ocynowanej (pokrycie 75%), wsparte dodatkową folią, skutecznie minimalizuje zakłócenia elektromagnetyczne (EMI).
- Złącza: RJ45 męski prosty – RJ45 męski prosty
- Długość kabla: 15 metrów
- Ilość żył: 4 (układ: biały, niebieski, pomarańczowy, żółty)
- Typ transmisji: Ethernet CAT5, Full duplex, 100 Mbit/s
- Materiał przewodu: Skrętka miedziana ocynowana 22 AWG
- Płaszcz: TPE, bezołowiowy, wolny od FCKW
- Wytrzymałość na zginanie: do 35 milionów cykli
- Klasa szczelności: IP20 przy włożeniu i przykręceniu
Zalety złącza Ethernet RJ45 – Optymalny wybór do przemysłu i automatyki
Przewód Ethernet RJ45 doskonale sprawdza się wszędzie tam, gdzie wymagana jest niezawodność transmisji danych oraz odporność na trudne warunki pracy. Konstrukcja z blokadą zatrzaskową ułatwia szybki montaż i stabilne połączenie w maszynach, szafach sterowniczych oraz systemach automatyki przemysłowej.
- Stabilność transmisji sygnału nawet w środowiskach o wysokim poziomie zakłóceń
- Odporność na wielokrotne gięcia i skręty – idealne do aplikacji ruchomych (np. układy C-track)
- Długi okres eksploatacji potwierdzony wysoką liczbą cykli pracy
- Wyraźna identyfikacja przewodu (kolor zielony)
- Dostępny w różnych długościach na zamówienie
Typowe zastosowania przewodu RJ45 – Przemysł, automatyka, systemy sieciowe
Kabel Ethernet RJ45 CAT5 znajduje zastosowanie w szerokim zakresie aplikacji:
- połączenia sieciowe urządzeń automatyki przemysłowej
- łączenie maszyn, sterowników PLC, paneli operatorskich oraz czujników w sieciach Ethernet
- systemy monitoringu przemysłowego i kamery IP
- aplikacje wymagające podwyższonej odporności mechanicznej oraz odporności na czynniki chemiczne
- przesył danych w środowiskach o długich trasach kablowych
Bezpieczeństwo instalacji i trwałość
Aby zagwarantować pełną ochronę transmisji oraz bezpieczną pracę, rekomendowane jest zabezpieczenie złączy przed obciążeniami mechanicznymi za pomocą opasek kablowych oraz ścisłe przestrzeganie minimalnych promieni gięcia podczas instalacji i eksploatacji przewodu.
Podsumowanie – Profesjonalny przewód Ethernet RJ45 do wymagających zadań
Wysokiej klasy kabel Ethernet RJ45 prosty z ekranowaniem, solidną konstrukcją oraz wysoką odpornością na uszkodzenia mechaniczne i czynniki zewnętrzne to sprawdzone rozwiązanie zarówno do rozbudowanych instalacji przemysłowych, jak i sieci automatyki budynkowej.
