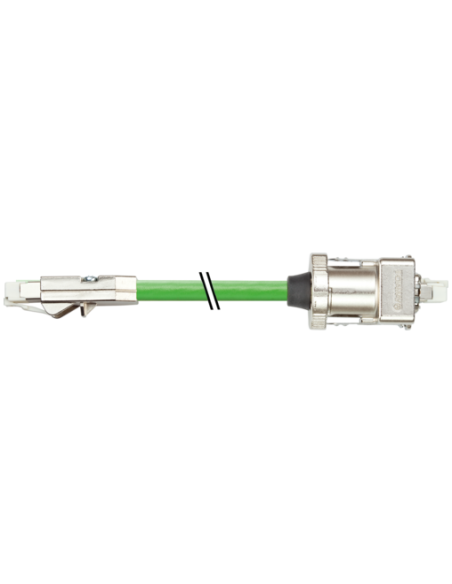

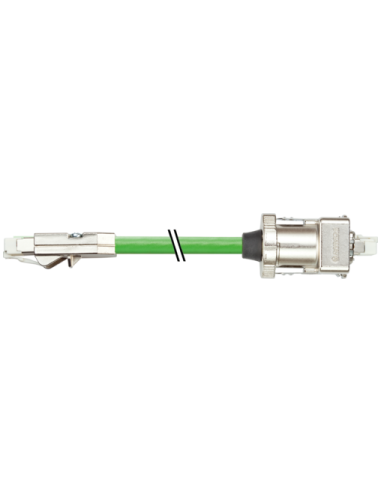

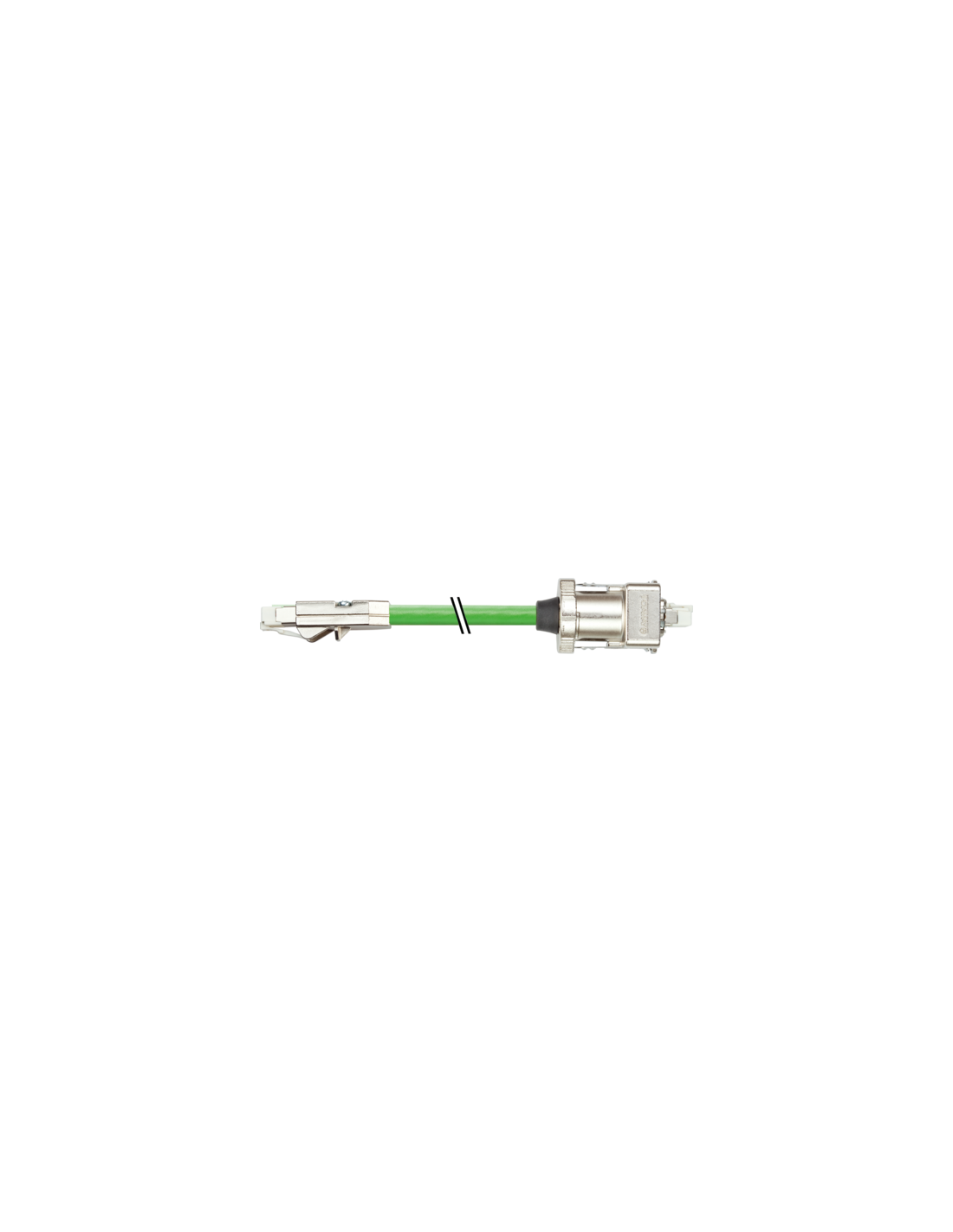

Przewód sygnałowy DRIVE-CLiQ dla SINAMICS S120 i silników z przewodami 24 V DC

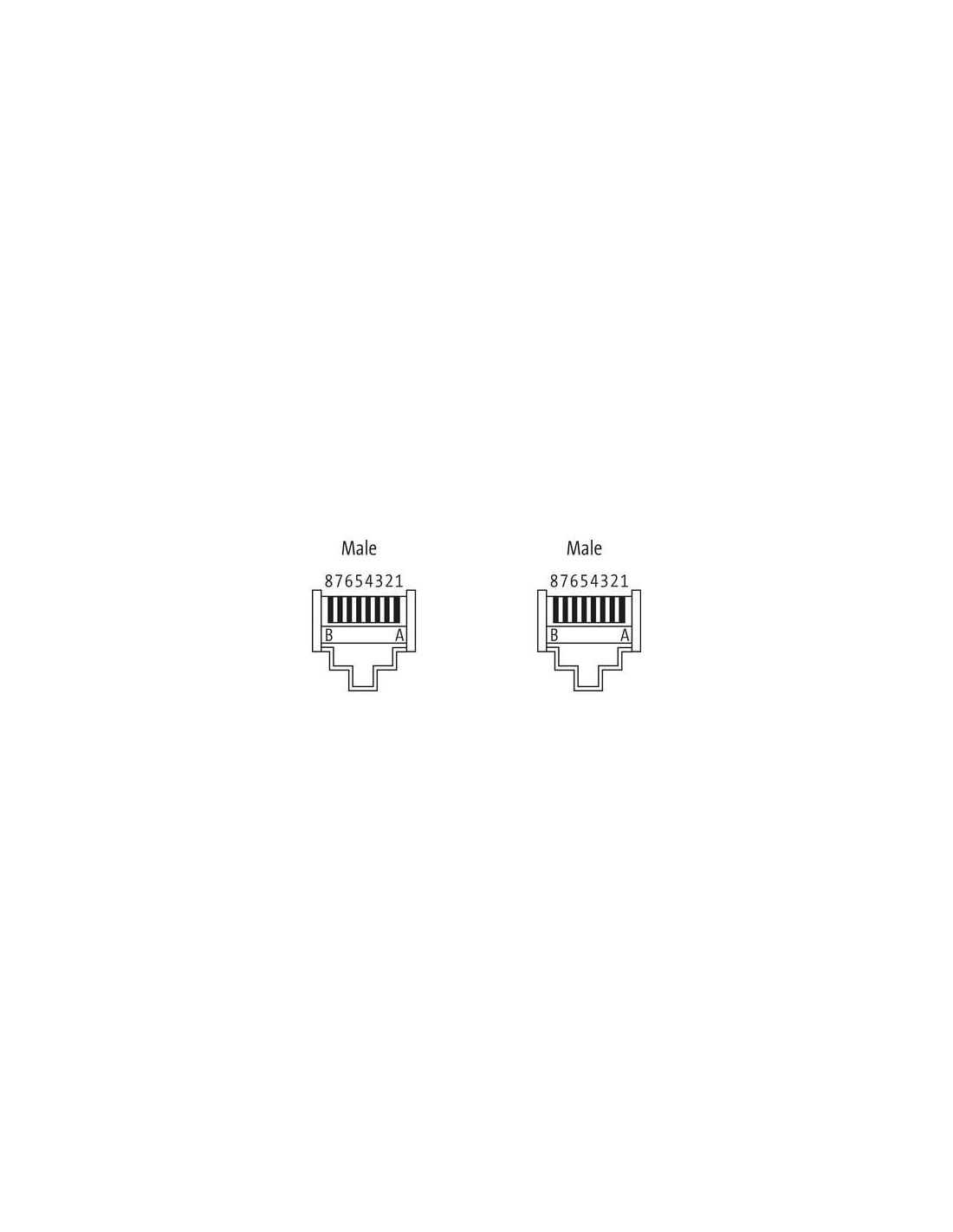

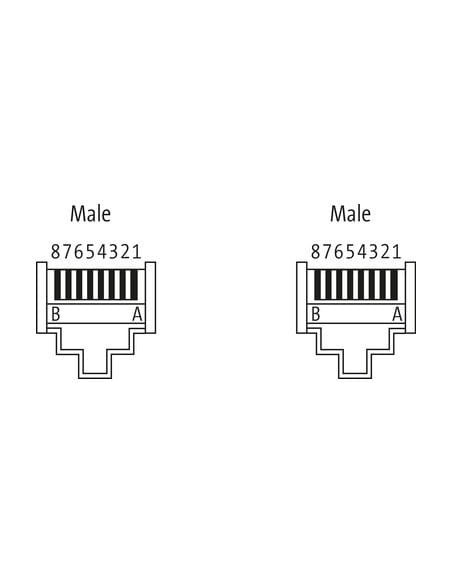

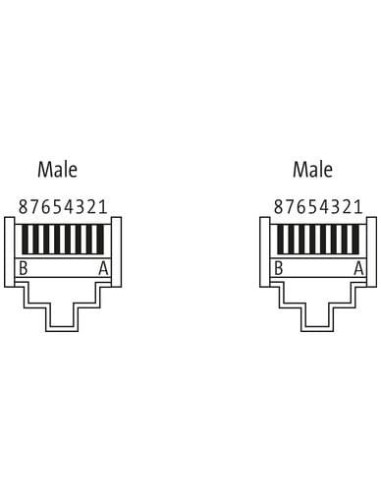

Męski prosty – męski prosty
DRIVE-CLiQ IP67 - DRIVE CLiQ IP20
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 12 m |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Typ montażu | pluggable |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy maks. | 1,76 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20, IP67 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |

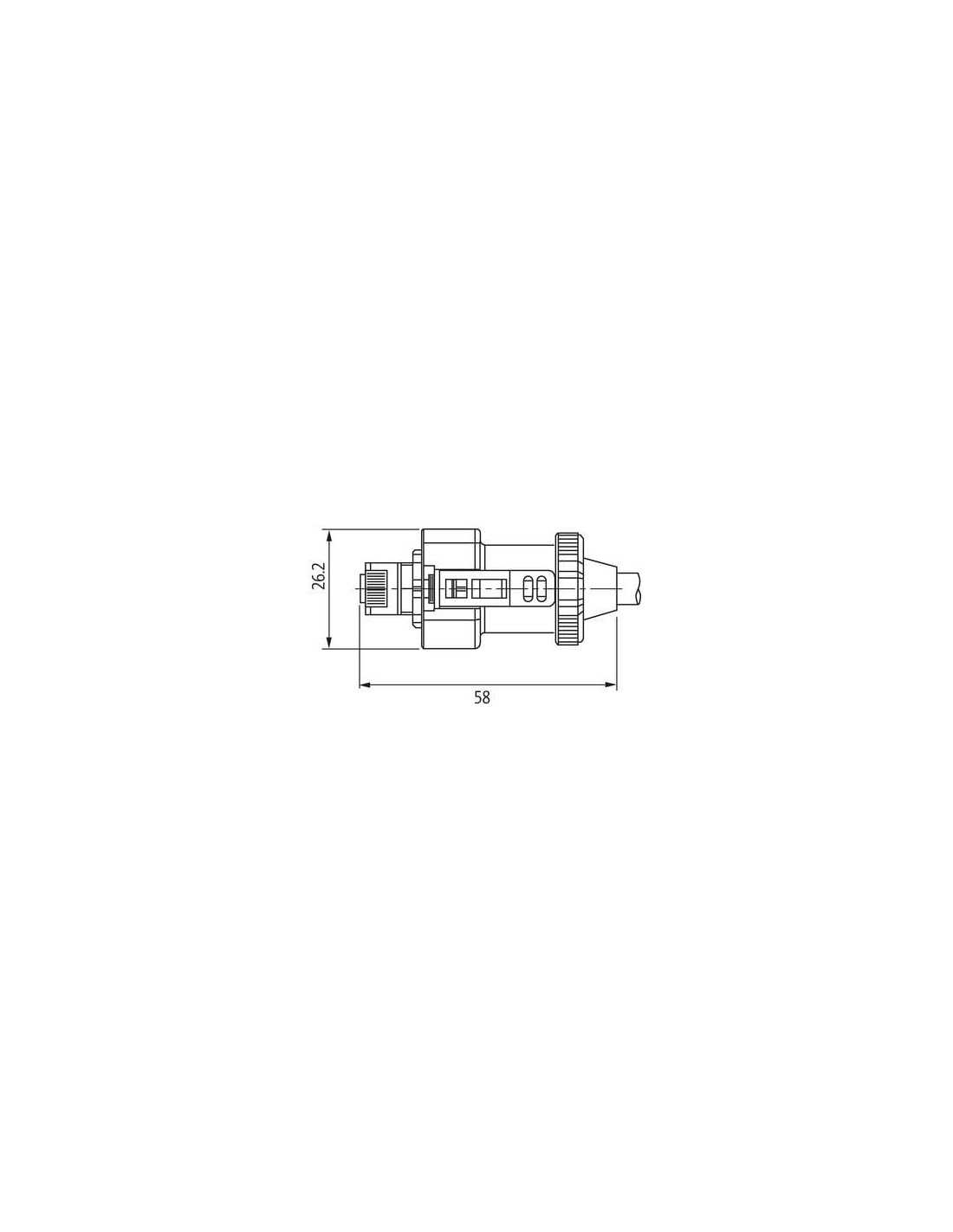

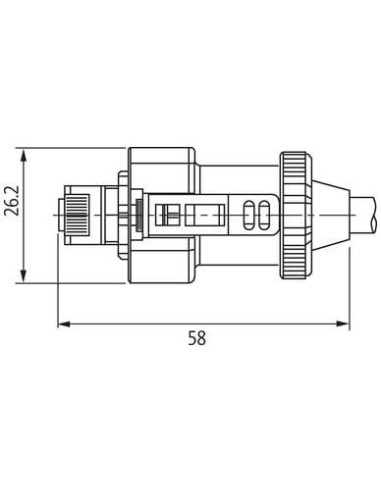

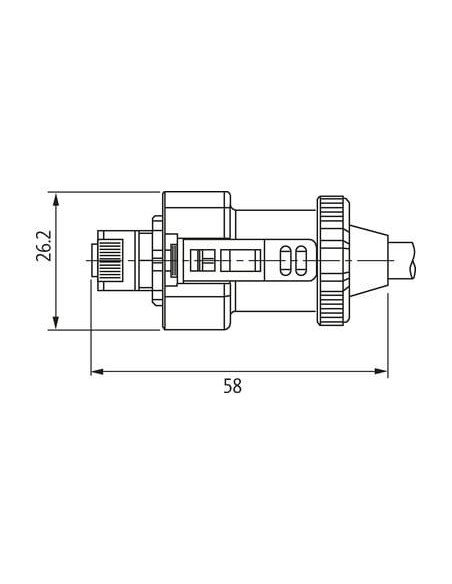

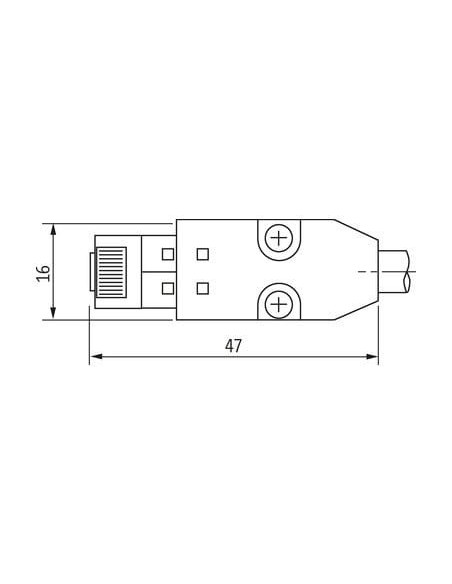

Dane mechaniczne | Dane montażowe
| Sposób zamykania | DRIVE-CLiQ |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielony, żółty, rosa, niebieski, czerwony, czarny |
General data | Cable
| Identyfikacja przewodu | 880 |
| Kolor izolacji | zielony |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Stranding (type 2) | 2 wires o Sposób łączenia twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 85 % |
| wire arrangement | zielony, żółty, rosa, niebieski, czerwony, czarny |
Mechanical data | Cable
| Cable weigth | 75,9 g/m |
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | Poliolefina |
| Amount wires | 4 |
| Conductor crosssection (wire) | 0,2 mm² |
| Material wire insulation (Data) | Poliolefina |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 0,38 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Skręcanie | ± 30 °/m |
