Męski 90° – żeński 90°
M12, 4-piny – M12, 2-piny
Kodowanie B
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 2 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czerwony, zielony |
General data | Cable
| Identyfikacja przewodu | 840 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 70 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | czerwony, zielony |
Mechanical data | Cable
| Cable weigth | 82,5 g/m |
| Materiał płaszcz | TPE-V |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Amount wires | 2 |
| Outer diameter insulation | 2,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 250 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 30000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

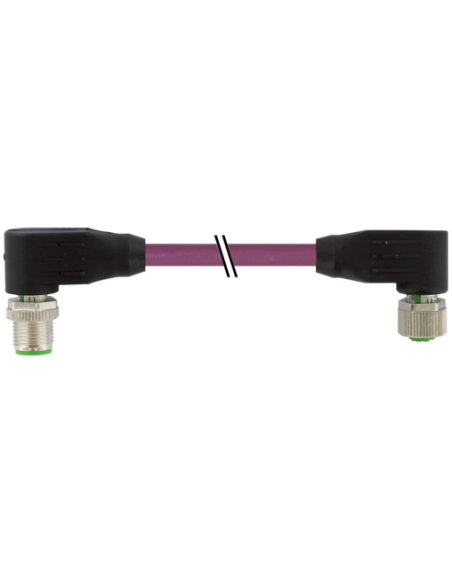

Konektor M12 męski - M12 żeński kątowy B-cod 7000-44021-8400100 – profesjonalne rozwiązanie do zastosowań przemysłowych
Konektor M12 męski – M12 żeński, kątowy, o kodzie produktu 7000-44021-8400100, to niezawodny przewód połączeniowy zaprojektowany do wymagających aplikacji przemysłowych. Produkt charakteryzuje się wysoką odpornością mechaniczną i chemiczną, co zapewnia trwałość nawet w trudnych warunkach środowiskowych. Standard M12 gwarantuje kompatybilność z szeroką gamą urządzeń automatyki i systemów sterowania.
Zastosowanie przewodu M12 B-cod – pewność połączenia w automatyce
Konektory M12 kątowe doskonale sprawdzają się w instalacjach wymagających niezawodnych i ekranowanych połączeń sygnałowych oraz zasilających. Stosowane są m.in. w:
- Automatyce przemysłowej (czujniki, siłowniki, systemy I/O, magistrale komunikacyjne)
- Maszynach produkcyjnych
- Sektorze transportowym (wózki AGV, aplikacje kolejowe)
- Technologii pakowania, logistyce i robotyce
Dzięki kodowaniu B, zgodnemu z normą
DIN EN 61076-2-101, przewód dedykowany jest do aplikacji transmisji sygnałów przemysłowych, w tym do magistrali PROFIBUS.
Najważniejsze cechy i zalety przewodu M12 B-cod
- Wysoka szczelność — klasa szczelności IP65, IP66K, IP67, IP68
- Kątowe złącza – oszczędność miejsca w rozdzielnicach i urządzeniach
- Trwała konstrukcja mechaniczna – obudowa z chemicznie odpornego tworzywa sztucznego, metalowy gwint M12 x 1, solidna niklowana powłoka blokady
- Ekranowany kabel – ochrona przed zakłóceniami elektromagnetycznymi oraz transmisja sygnałów z zachowaniem integralności
- Odporność na oleje, chemikalia i płomień
- Zakres temperatur pracy: od -40°C do +80°C (w zależności od sposobu instalacji)
- Kolor izolacji: fioletowy – łatwa identyfikacja w szafach sterowniczych
- Styk pozłacany – niska rezystancja przejścia oraz większa trwałość połączeń
Budowa i konstrukcja złącza M12 kątowego
Konektor wyposażony jest w męskie (4-piny) i żeńskie (2-piny) złącza typu M12, oba w wersji kątowej (90°), co umożliwia wygodny montaż w trudno dostępnych miejscach. Przewód o długości 1 metra wykonany został w technologii PUR/TPE-V z dodatkowymi warstwami ekranującymi przeciw zakłóceniom EM.
Typowe zastosowania przewodu M12 B-cod 7000-44021-8400100
- Podłączanie urządzeń do magistral komunikacyjnych (np. PROFIBUS DP)
- Szybkie i stabilne połączenia w aplikacjach automatyki
- Stabilne transmisje sygnału w środowisku o dużych zakłóceniach EMI
- Integracja czujników, siłowników i modułów I/O w systemach rozproszonych
Konektor M12 kątowy sprawdzi się w aplikacjach wymagających wysokiej szczelności, wytrzymałości i niezawodności – także w strefach narażonych na drgania i wibracje.
