Ethernet CAT5e
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Męski prosty – męski prosty
Przewód zatwierdzony dla 600 V
M12 – M12, 4-piny
Kodowanie D
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 668 |
| Kolor izolacji | czerwony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 89,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |

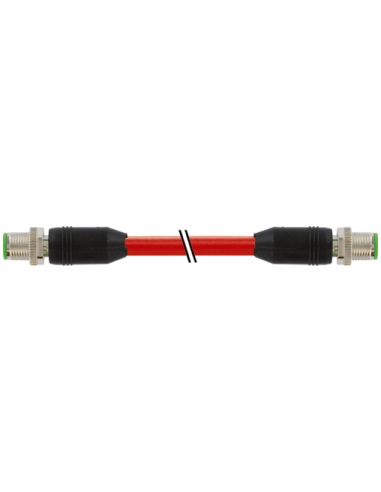

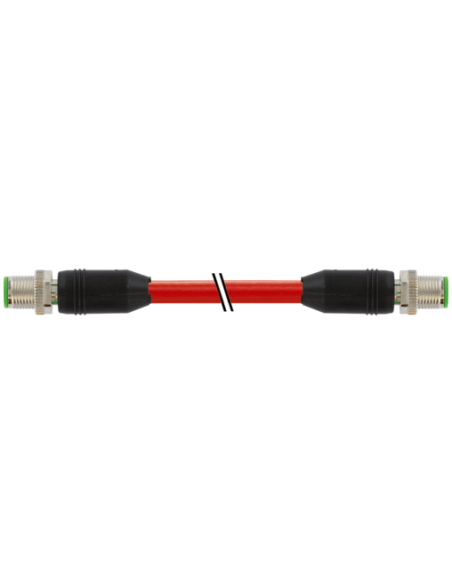

Kabel Ethernet przemysłowy M12 D-kodowany, ekranowany CAT5e – 2 m, 4 piny (7000-44511-6680200)
Kabel Ethernet M12 D-kodowany o długości 2 metrów to profesjonalny przewód dedykowany do zastosowań w automatyce przemysłowej, wymagających przesyłu danych z prędkością do 100 Mbit/s. Dzięki czteropinowym, ekranowanym złączom M12 (standard DIN EN 61076-2-101) gwarantuje niezawodną pracę nawet w trudnych warunkach przemysłowych.
Najważniejsze cechy i zalety kabla M12 D-kodowanego Ethernet CAT5e
- Wysoka odporność mechaniczna i chemiczna: Obudowa wykonana z odpornego tworzywa PUR umożliwia pracę w środowiskach narażonych na działanie olejów i chemikaliów, zapewniając długą żywotność przewodu.
- Wysoka klasa szczelności: Stopień ochrony IP65, IP66K i IP67 gwarantuje ochronę przed pyłem, wodą oraz podwyższonym ciśnieniem, co pozwala na stosowanie przewodu w aplikacjach wymagających wysokiego poziomu zabezpieczeń środowiskowych.
- Konstrukcja ekranowana: Miedziany, ocynkowany oplot oraz dodatkowe folie i włókniny minimalizują zakłócenia elektromagnetyczne, co przekłada się na stabilność transmisji nawet w bezpośredniej bliskości urządzeń generujących zakłócenia EMI.
- Zgodność z normami: Przewód spełnia normy ISO/IEC 11801:2002, EN 50173-1 oraz przeszedł certyfikację cURus, co jest istotne dla instalacji na rynkach międzynarodowych.
- Szeroki zakres temperatur pracy: Kabel zachowuje parametry w zakresie od -40°C do +80°C (praca stacjonarna), umożliwiając zastosowanie zarówno w zimnych, jak i gorących halach produkcyjnych.
- Wysoka elastyczność i trwałość: Elastyczna konstrukcja oraz odporność na miliony cykli gięcia czynią ten kabel odpowiednim do zastosowań ruchomych, na przykład w obrębie przewodów prowadzonych w korytach kablowych (C-track).
- Kodowanie D oraz 4 bieguny: Standard przemysłowej komunikacji sieciowej, szczególnie dla systemów Ethernet w środowiskach przemysłowych (Profinet, EtherNet/IP).
Zastosowania kabla połączeniowego M12 D-kodowanego (7000-44511-6680200)
Kabel M12 D-kodowany znajduje szerokie zastosowanie w automatyce przemysłowej oraz infrastrukturalnych instalacjach sieciowych, gdzie wymagane jest niezawodne połączenie w trudnych warunkach środowiskowych.
- Systemy automatyki przemysłowej: do komunikacji urządzeń sterujących (PLC), czujników i modułów I/O.
- Sieci przemysłowe Ethernet: odpowiedni do połączeń Profinet, EtherNet/IP oraz innych protokołów sieciowych stosowanych w przemyśle.
- Transport i logistyka: integracja urządzeń na liniach produkcyjnych, przenośnikach, maszynach automatycznych.
- Przemysł spożywczy, motoryzacyjny, farmaceutyczny: wytrzymałość chemiczna i szczelność zapewniają odporność na płyny i środki czystości.
- Instalacje zewnętrzne i wewnętrzne: kabel nadaje się zarówno do szaf sterowniczych, jak i maszyn pracujących w otwartych przestrzeniach.
Konstrukcja i szczegóły techniczne kabla
Kabel ekranowany M12 D-kodowany wyposażony jest w przewód o przekroju 4 x 22 AWG (miedź, skrętka) z izolacją PE, płaszczem zewnętrznym z PUR w kolorze czerwonym i średnicy 7,4 mm. Doskonała elastyczność oraz odporność na ścieranie i zginanie czynią go trwałym wyborem do intensywnej pracy w ruchu.
Dzięki precyzyjnym złączom M12 x 1 (metalizowane, ze specjalnym zabezpieczeniem przeciwwstrząsowym), kabel zapewnia szybki montaż oraz niezawodne, trwałe połączenie.
Informacje dodatkowe – warunki instalacji i konserwacji
- Odpowiedni promień gięcia: 5x średnica zewnętrzna kabla dla instalacji na stałe, 12x średnica dla aplikacji ruchomych.
- Odporność na płomień i benzynę: zgodność z IEC 60332-2-2 i UL 1581 potwierdza bezpieczeństwo w przypadku awarii lub pożaru.
- Brak halogenów, ołowiu, FCKW: przewód jest przyjazny dla środowiska i spełnia restrykcyjne normy dotyczące substancji szkodliwych.
- Łatwość konserwacji: mechaniczna i chemiczna odporność płaszcza umożliwia wielokrotne czyszczenie i dezynfekcję.
Produkt dedykowany do połączeń przemysłowych tam, gdzie kluczowe znaczenie ma niezawodność transmisji danych oraz odporność na czynniki zewnętrzne.
