Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
General data | Cable
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

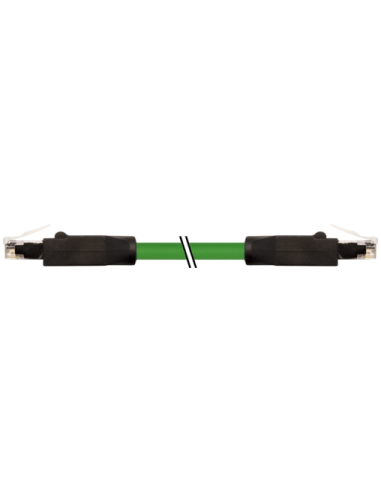

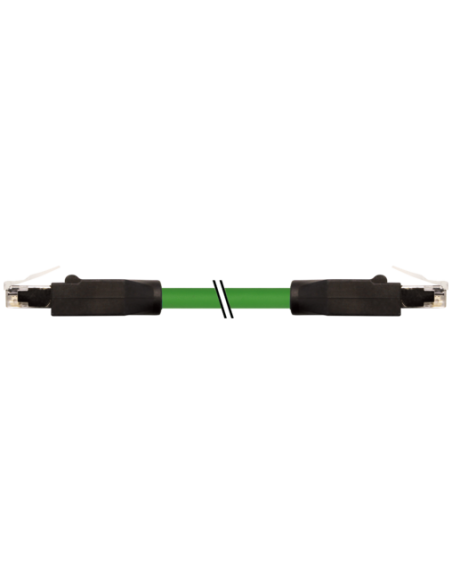

Przewód Ethernet RJ45 męski-męski 2m ekranowany – zastosowanie w automatyce przemysłowej i sieciach przemysłowych
Przewód połączeniowy Ethernet CAT5 o długości 2 metrów z dwoma prostymi złączami RJ45 męskimi to rozwiązanie zaprojektowane z myślą o profesjonalnych instalacjach sieciowych w środowisku przemysłowym. Ekranowanie kabla oraz solidna konstrukcja gwarantują stabilność transmisji i wysoką odporność na zakłócenia elektromagnetyczne, co jest istotne w wymagających aplikacjach przemysłowych.
Kluczowe cechy przewodu RJ45 ekranowanego
- Wysoka jakość transmisji: przewód kategorii 5 (CAT5) obsługuje transmisję danych z prędkością do 100 Mbit/s w pełnym dupleksie, spełniając normy ISO/IEC 11801 oraz EN 50173-1.
- Odporność na zakłócenia: ekranowanie oplotem miedzianym (pokrytym cyną) oraz folią zapewnia skuteczną ochronę sygnału.
- Wytrzymałość mechaniczna: złącza w obudowie PUR z blokadą zatrzaskową oraz kabel z powłoką TPE gwarantują trwałość nawet przy intensywnym użytkowaniu w trudnych warunkach przemysłowych.
- Stabilność i bezpieczeństwo: stopień ochrony IP20 (przy włożonym i przykręconym wtyku), odporność na oleje, płomienie i chemikalia – zgodność z IEC 60332-2-2, UL 1581 oraz DIN EN 60811-404.
- Szeroki zakres temperatur pracy: od -25°C do 85°C (przyłącze); kabel: od -40°C do 80°C – pozwala na zastosowanie w różnych warunkach środowiskowych.
- Elastyczność montażu: możliwość realizacji wielu cykli gięcia i skrętów, promień gięcia już od 2x średnicy zewnętrznej kabla.
Typowe zastosowania kabla RJ45 ekranowanego 2m
Kabel Ethernet ekranowany RJ45 o długości 2 metrów został stworzony do zastosowań w przemysłowych sieciach automatyki, systemach sterowania, szafach sterowniczych oraz w połączeniach między urządzeniami sieciowymi (np. sterownik PLC, panel operatorski, komputer przemysłowy). Nadaje się zarówno do nowych instalacji, jak i modernizacji istniejących systemów Ethernet.
- Automatyka przemysłowa – bezpieczne połączenia pomiędzy urządzeniami w sieciach kontrolnych.
- Infrastruktura IT – szybka, niezawodna transmisja w rozdzielniach, szafach i szafkach teleinformatycznych.
- Systemy monitoringu i CCTV – przesyłanie sygnału pomiędzy rejestratorem a kamerami IP w środowiskach narażonych na zakłócenia.
- Maszyny i linie produkcyjne – stabilne połączenie sterowników, wysp I/O oraz paneli HMI z siecią zakładową.
Budowa i parametry konstrukcyjne przewodu RJ45

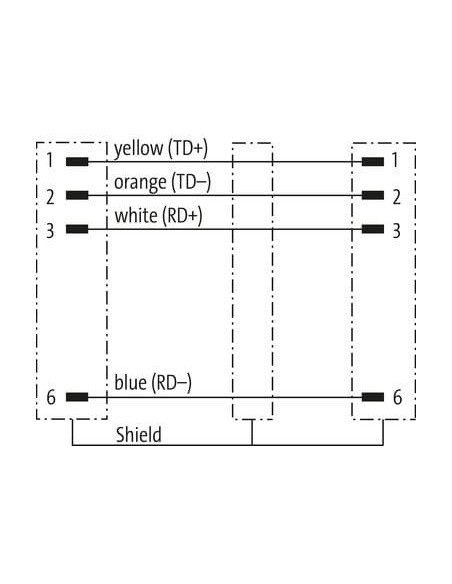

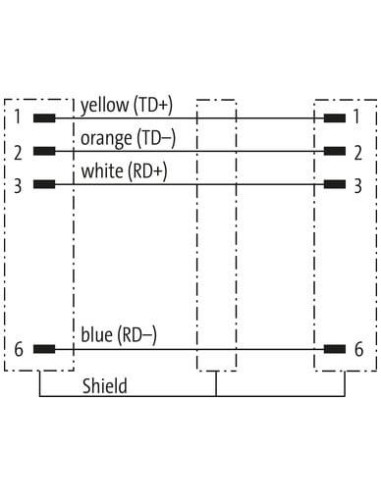

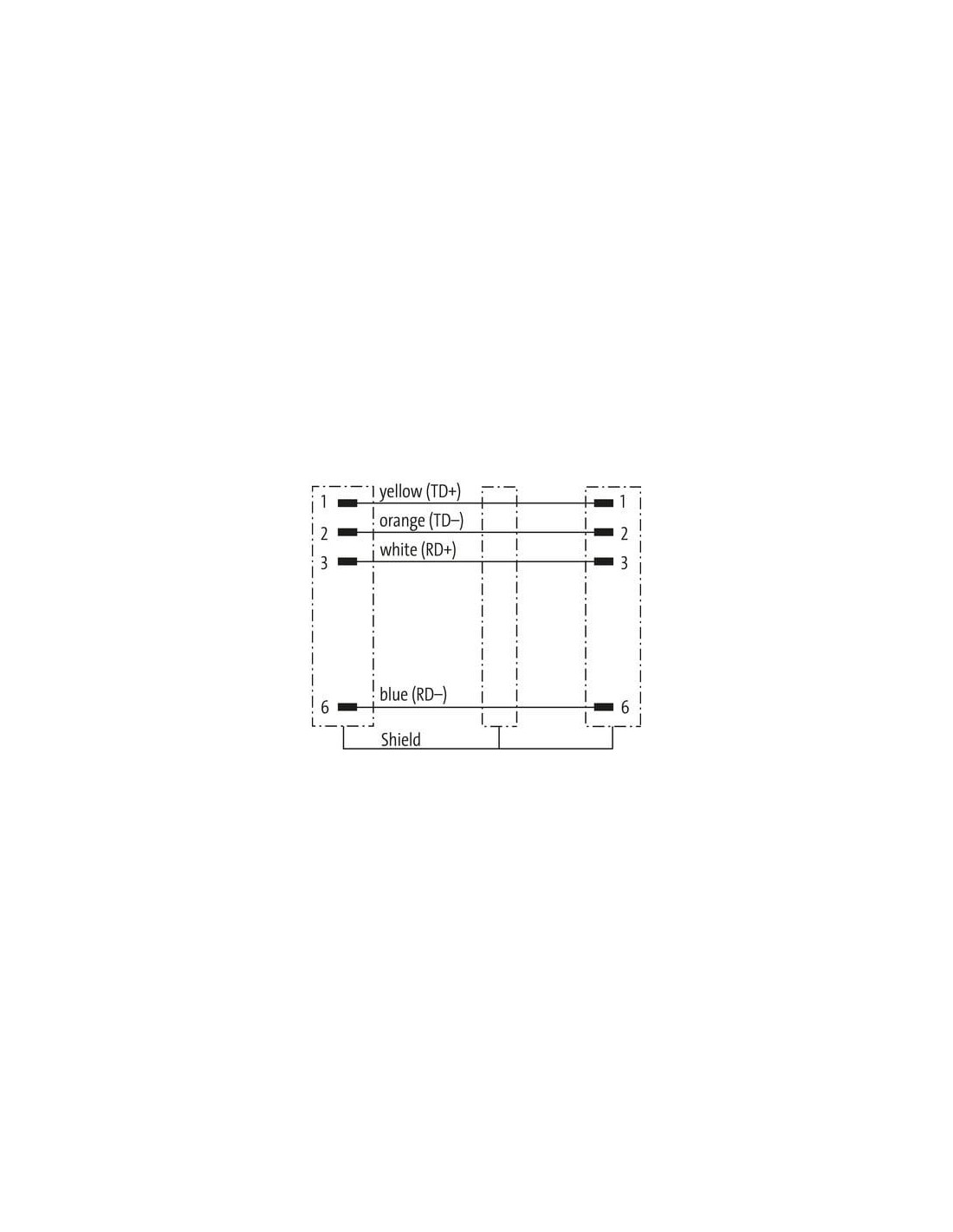

Konstrukcja przewodu: 4-żyłowy kabel skręcany, dwie pary przewodów (biały-niebieski, pomarańcz-żółty), izolacje HDPE, przewodniki z ocynowanej miedzi (22 AWG). Ekran stanowi oplot miedziany oraz folia aluminiowa, co zapewnia niezawodność sygnału i spełnia wymagania dla środowisk o wysokim poziomie zakłóceń.
Kod produktu: 7700-74301-S7V0200 umożliwia precyzyjną identyfikację wariantu przewodu w logistyce oraz serwisie. Zielony płaszcz zewnętrzny ułatwia identyfikację trasy w instalacji.
Zalety wyboru przewodu Ethernet RJ45 męski-męski ekranowanego (2m)
- Gwarancja stabilnej transmisji danych w wymagających warunkach przemysłowych.
- Wysoka odporność mechaniczna oraz odporność na czynniki chemiczne i oleje.
- Możliwość wielokrotnego gięcia i pracy w ruchu – do 35 milionów cykli zginania (C-track).
- Przewód bezołowiowy, wolny od FCKW oraz z certyfikacją cURus.
- Idealny do systemów wymagających pewności przesyłu i kompatybilności z normami przemysłowymi.
Wskazówki montażowe i bezpieczeństwo użytkowania
Podczas instalacji zaleca się zabezpieczenie przewodu przed naprężeniami mechanicznymi za pomocą opasek kablowych. Należy również przestrzegać minimalnych promieni gięcia, aby zachować stopień ochrony IP oraz nie naruszyć ciągłości ekranowania.
