Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 659 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 89,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 60 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |

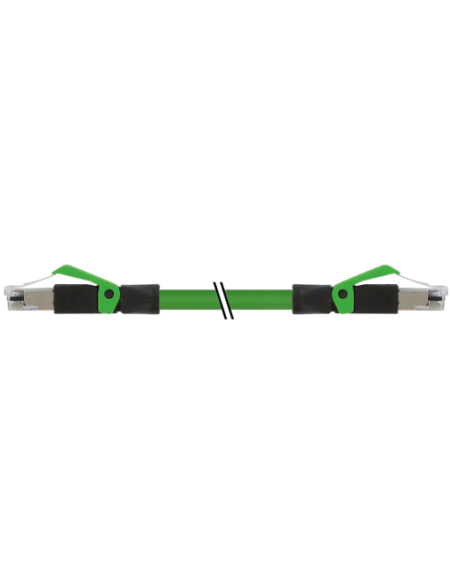

Złącze Ethernet RJ45 męski 0° - RJ45 męski 0° CAT5e, 0,6 m – opis, cechy i zastosowania
Złącze RJ45 męski 0° – RJ45 męski 0°, produkt o kodzie 7000-74301-6590060, to profesjonalny kabel Ethernet kategorii 5e (CAT5e), przystosowany do bezpiecznego i niezawodnego przesyłania danych z prędkością do 100 Mbit/s w sieciach przemysłowych i automatyce. Dzięki wysokiej jakości wykonania i ekranowaniu sprawdza się zarówno w środowiskach biurowych, jak i przemysłowych, gdzie istnieje ryzyko zakłóceń elektromagnetycznych.
Kabel Ethernet ekranowany CAT5e – solidne połączenie sieciowe
Ekranowany przewód Ethernet gwarantuje wyższy poziom ochrony przed zakłóceniami oraz stabilność transmisji. Zastosowanie czterech żył o średnicy 22 AWG zapewnia nie tylko niezawodną komunikację, ale także odpowiednią wytrzymałość mechaniczną. Obudowa z tworzywa PUR cechuje się dobrą odpornością na chemikalia oraz oleje, co pozwala na użytkowanie w wymagających aplikacjach przemysłowych.
- Standard transmisji: CAT5e, klasa D (ISO/IEC 11801:2002, EN 50173-1)
- Maksymalna prędkość transmisji: 100 Mbit/s
- Ekranowanie przewodu: oplot miedziany, ocynowany (pokrycie 85%)
- Długość przewodu: 0,6 m
- Kolor izolacji: zielony
- Odporność płaszcza na środki chemiczne i oleje
Zastosowania złącza RJ45 męski–męski do sieci przemysłowych i automatyki
Kabel Ethernet RJ45 męski 0° – RJ45 męski 0° jest szeroko stosowany w instalacjach sieciowych, panelach sterowania, automatyce przemysłowej, połączeniach urządzeń komunikujących się w standardzie Ethernet oraz w aplikacjach wymagających stabilnego, ekranowanego połączenia o wysokiej odporności na zakłócenia. Produkt dedykowany jest m.in. do:
- Połączeń urządzeń przemysłowych wymagających stabilnej komunikacji
- Paneli operatorskich, sterowników PLC, czujników i systemów bezpieczeństwa
- Systemów monitoringu wizyjnego w zakładach produkcyjnych
- Instalacji sieciowych w trudnych warunkach środowiskowych
Budowa, trwałość i bezpieczeństwo złącza Ethernet
Złącze RJ45 wyposażone w blokadę zatrzaskową gwarantuje pewne i stabilne połączenie. Konstrukcja w pełni ekranowanego przewodu, z powłoką wykonaną z PUR oraz dodatkowymi warstwami ochronnymi (fleece, folia), podnosi trwałość mechaniczną kabla. Stopień ochrony IP20 oraz wytrzymałość na napięcie do 1 kV zapewniają bezpieczną eksploatację w środowiskach przemysłowych.
- Wyposażenie w 4 piny z wyprowadzeniami żył: biały, żółty, niebieski, pomarańczowy
- Pozłacane styki oraz mechanizm blokady zwiększają trwałość przy wielokrotnym użyciu
- Bezhalogenowy, bez ołowiu, wolny od FCKW, co czyni przewód ekologicznym
- Odporność na niskie i wysokie temperatury (-25°C do 85°C, kabel: -40°C do 80°C)
- Instrukcje montażu: ochrona przed naprężeniami mechanicznymi oraz przestrzeganie promieni gięcia dla zachowania klasy ochrony IP
Dlaczego warto wybrać kabel Ethernet RJ45 męski 0° – RJ45 męski 0°?
Szybka i stabilna transmisja Ethernet umożliwia zastosowanie w krytycznych instalacjach przemysłowych, automatyce oraz sieciach IT. Uniwersalność, solidna budowa i zgodność z międzynarodowymi standardami sprawiają, że jest to kabel dedykowany do zastosowań wymagających wysokiej niezawodności.
Możliwość zamówienia innych długości przewodu oraz potwierdzenia odporności materiałów na specjalne warunki pozwala na dopasowanie produktu do indywidualnych wymagań projektu.
