Ethernet CAT6A
Męski prosty – męski prosty
RJ45 – RJ45, 8-piny
bez koszulek kablowych
ekranowany
Kapturek ochronny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4X |
| Funkcja kabla | Dane |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki o Insulation element twisted |
| Bandowanie | Foil |
| Filler | Insulation element |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 66 m |
| Cable weigth | 65,48 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 0,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 212 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 84850 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 424 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. @ 25 °C |
| Dystans (C-track) | 0,6 m @ 25 °C |
| Prędkość ruchu (C-track) | 1,2 m/s @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m @ 25 °C |
| Prędkość skrętu | 60 Cykle/min 25 °C |

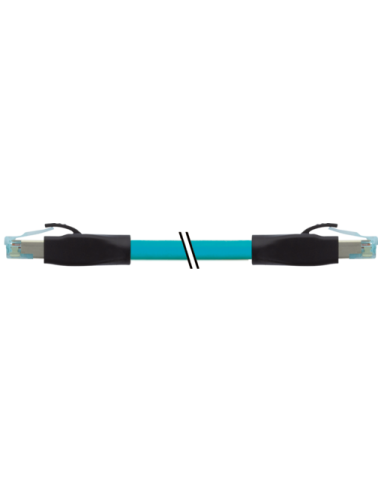

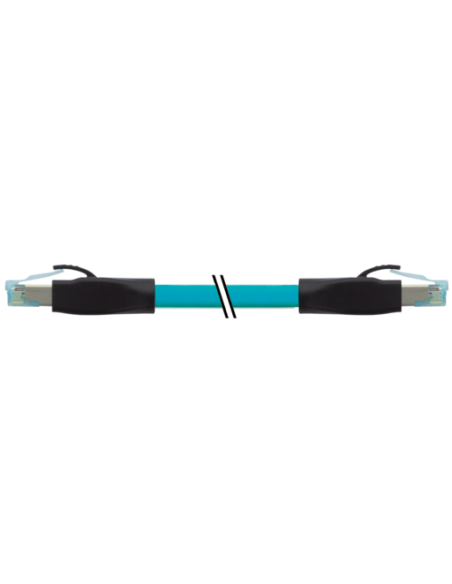

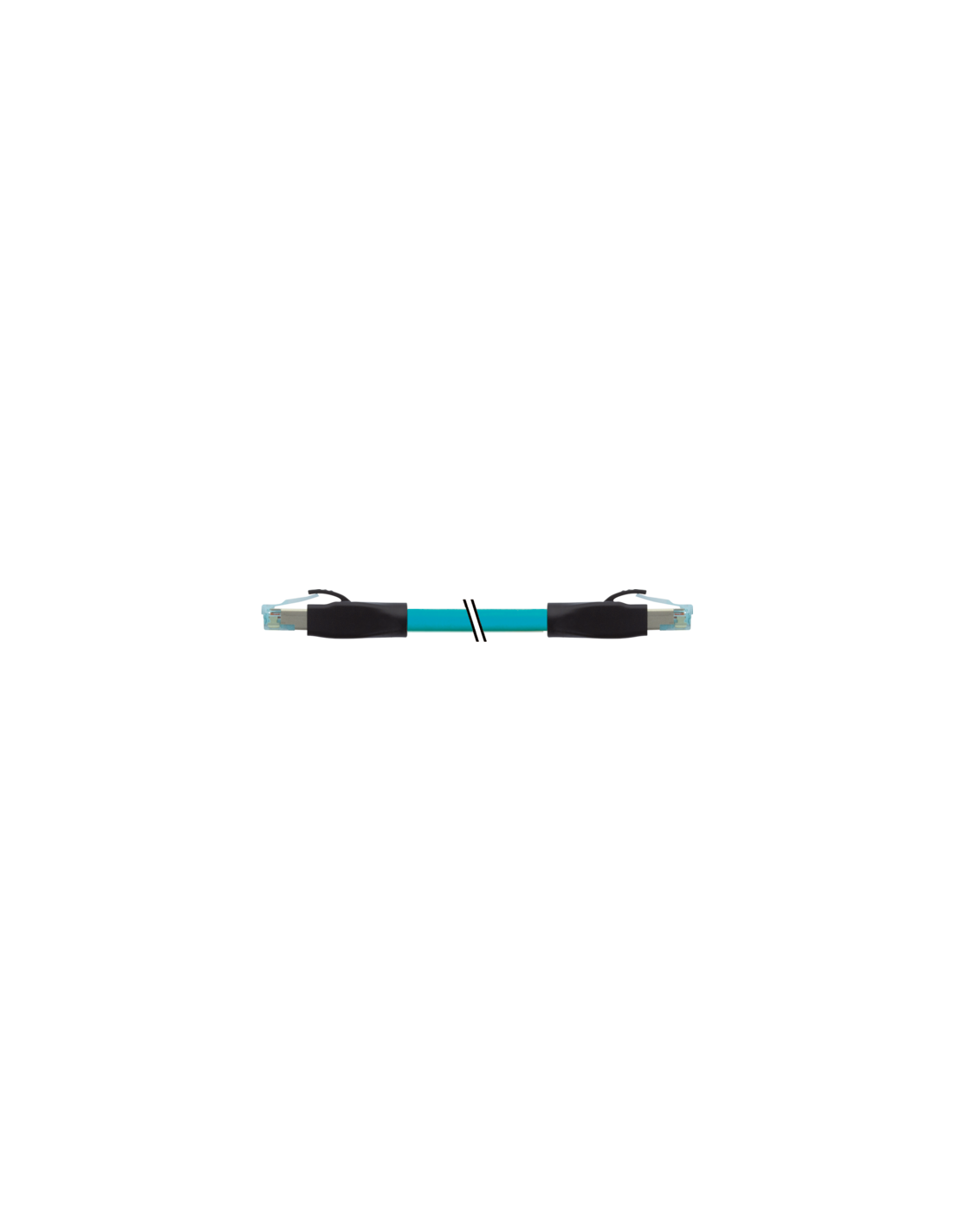

Złącze RJ45 męskie 0° do RJ45 męskie 0° Gigabit – profesjonalny kabel Ethernet CAT6A 2 m
Profesjonalny kabel Ethernet RJ45 męski – męski o długości 2 metrów, zaprojektowany do nowoczesnych instalacji sieciowych, gdzie wymagana jest niezawodna i szybka transmisja danych. Złącze RJ45 o prostym odejściu gwarantuje stabilność połączeń nawet w wymagających środowiskach przemysłowych i biurowych.
Najważniejsze cechy i zalety – Gigabitowy przewód RJ45 CAT6A
- Standard transmisji danych CAT6A – umożliwia uzyskanie prędkości do 10 Gbit/s przy wysokiej niezawodności przewodzenia.
- Ekranowany przewód – zapewnia ochronę przed zakłóceniami elektromagnetycznymi (EMI), co jest kluczowe w środowiskach z dużą liczbą urządzeń elektronicznych.
- Wysokiej jakości materiały – obudowa wykonana z tworzywa PUR, odpornego na działanie chemikaliów i olejów, a płaszcz z TPE wolnego od substancji szkodliwych (bezołowiowy, wolny od FCKW).
- W pełni obsadzona, prosta konfiguracja pinów 1:1 – gwarantuje wszechstronność zastosowań w sieciach 1G oraz 10G Ethernet.
- Wytrzymała mechanicznie – kabel testowany na miliony zgięć i skręceń, sprawdza się zarówno w aplikacjach stacjonarnych, jak i ruchomych (C-track).
- Stopień ochrony IP20 – bezpieczne użytkowanie w warunkach chronionych przed bezpośrednim dostępem ciał obcych.
- Dodatkowy kapturek ochronny chroniący złącze przed mechanicznymi uszkodzeniami.
Zastosowania kabli Ethernet RJ45 CAT6A
Kabel Gigabit Ethernet RJ45 jest przeznaczony do wykorzystania w profesjonalnych instalacjach sieciowych. Doskonały do:
- łączenia komputerów, serwerów, przełączników i innych urządzeń sieciowych w środowiskach biurowych i przemysłowych,
- automatyki przemysłowej oraz aplikacji przemysłowych, gdzie liczy się niezawodność oraz odporność na czynniki zewnętrzne,
- podłączania urządzeń do nowoczesnych systemów monitoringu i kamer IP z obsługą wysokich przepustowości,
- szybkiej rozbudowy i rekonfiguracji sieci w laboratoriach, centrach danych, serwerowniach oraz stanowiskach pomiarowych.
Bezpieczeństwo i trwałość kabli sieciowych – klucz do niezawodnej sieci
Kabel Ethernet RJ45 posiada izolację z HDPE oraz oplot zapewniający wysokie parametry transmisyjne i długą żywotność przewodu. Odporność na chemikalia, oleje oraz płomień potwierdzona jest odpowiednimi normami (IEC 60332-2-2, UL 1581). Przewód miedziany ocynowany wewnątrz zapewnia doskonałe przewodnictwo oraz redukuje straty sygnału nawet przy dużych odległościach.
Jest odpowiedni do użytkowania w warunkach ekstremalnych temperatur – wytrzymuje pracę w zakresie od -40°C do +80°C (przy stałym ułożeniu) oraz od -25°C do +85°C (dla złączy).
Schematy i budowa – wysoka kompatybilność oraz uniwersalność
- Uniwersalne złącza RJ45 wyposażone w 8 pinów, zgodne z popularnym kolorowaniem przewodów (pomarańczowo-biały, pomarańczowy, zielono-biały, zielony, niebiesko-biały, niebieski, brązowo-biały, brązowy).

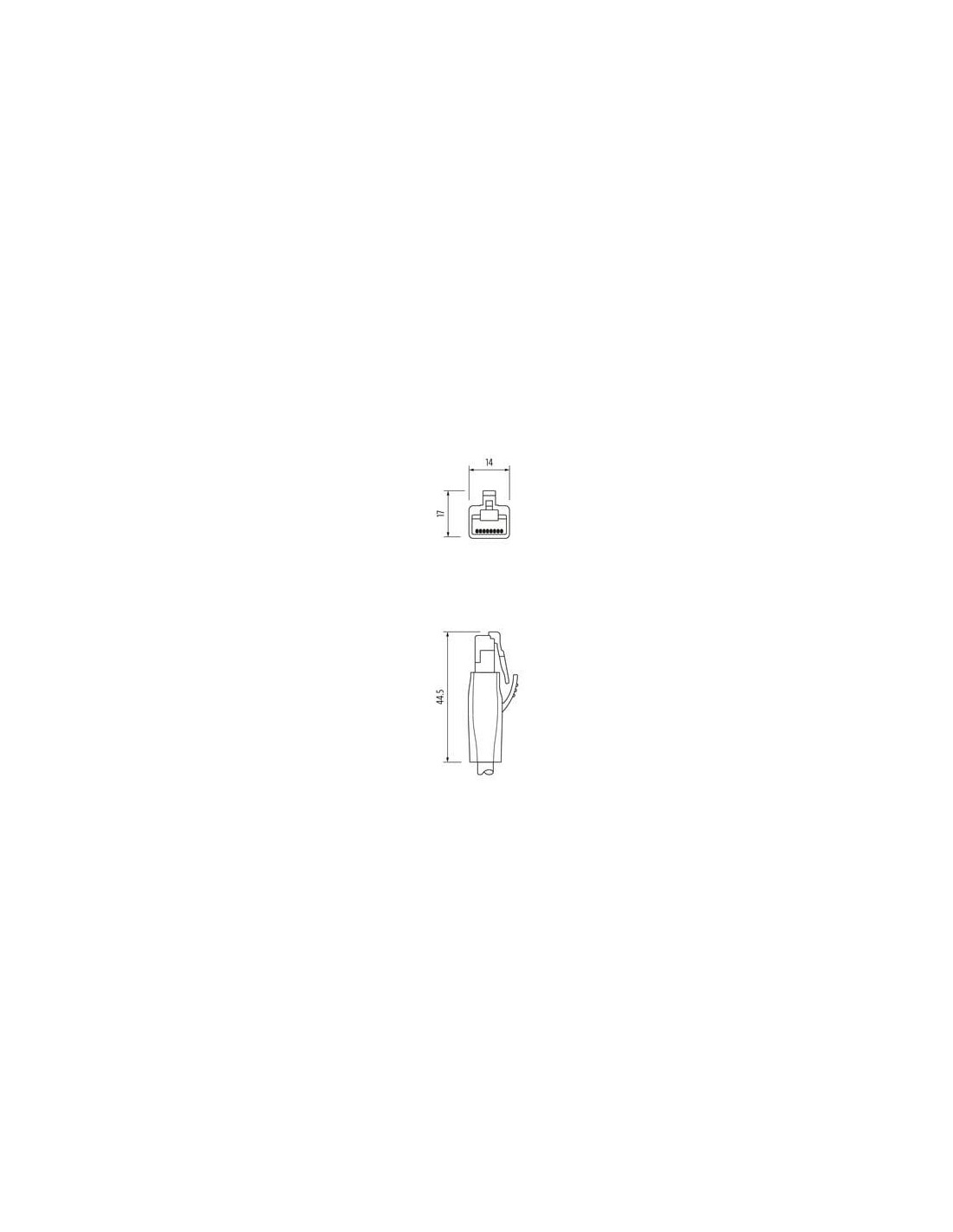

- Precyzyjne wymiary złącza ułatwiają montaż nawet w trudno dostępnych miejscach.
- Łatwość instalacji – możliwość montażu za pomocą zamka zatrzaskowego oraz zabezpieczenia mechanicznego przy użyciu opasek kablowych (zalecane przez producenta).
Wybierając kabel RJ45 CAT6A 2 m, inwestujesz w niezawodność przesyłu danych, odporność na czynniki zewnętrzne oraz uniwersalność zastosowań w nowoczesnych systemach sieciowych, automatyce przemysłowej oraz instalacjach IT.
