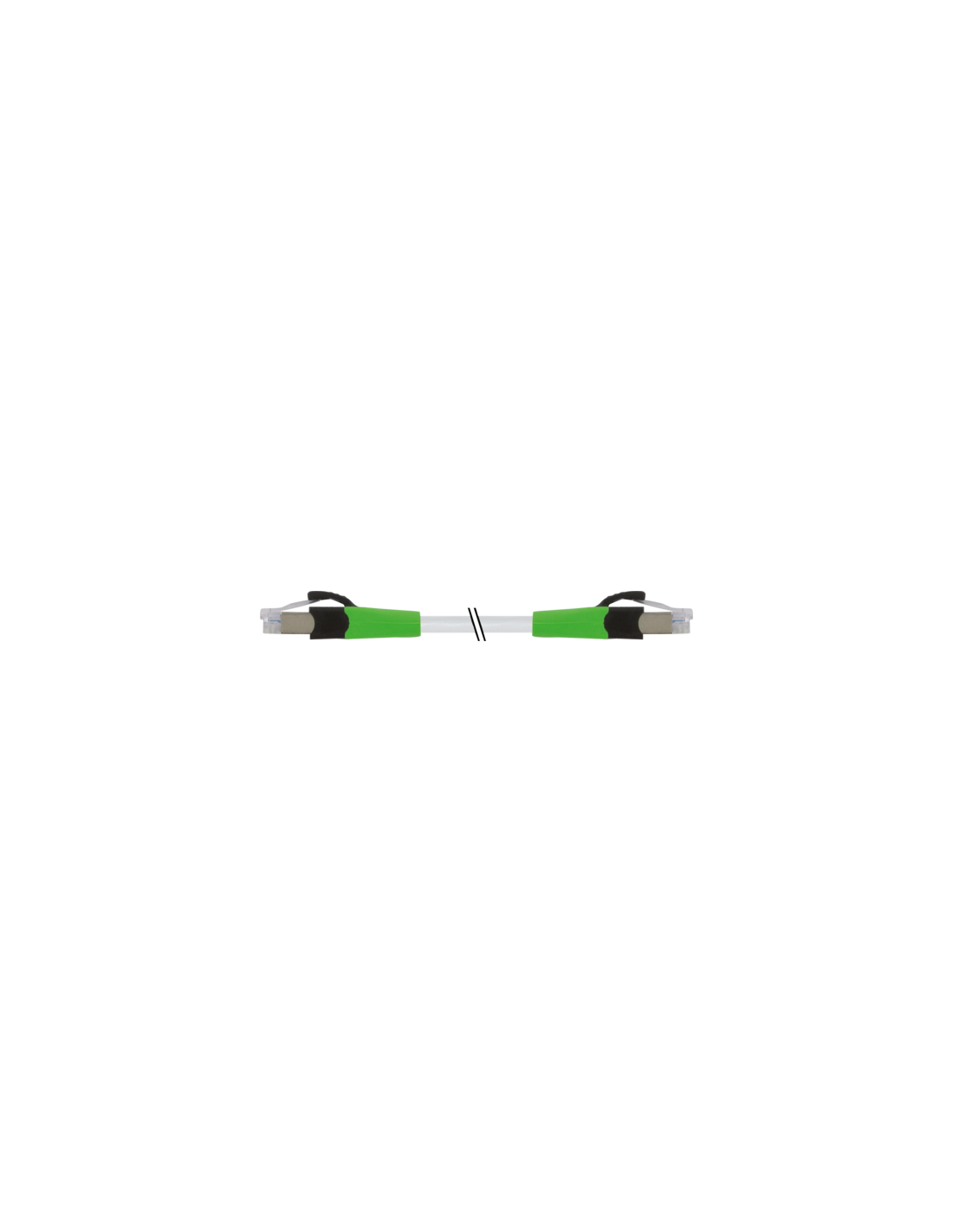

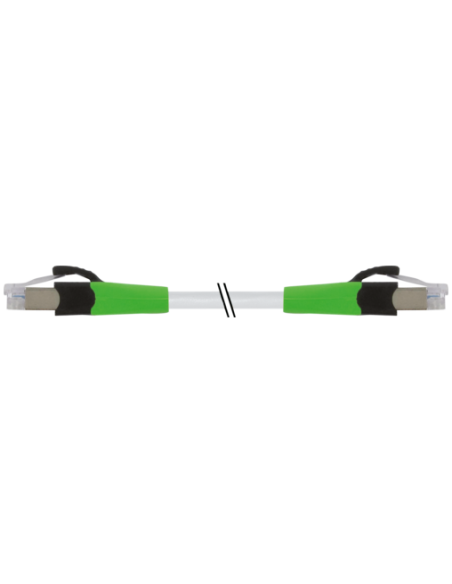

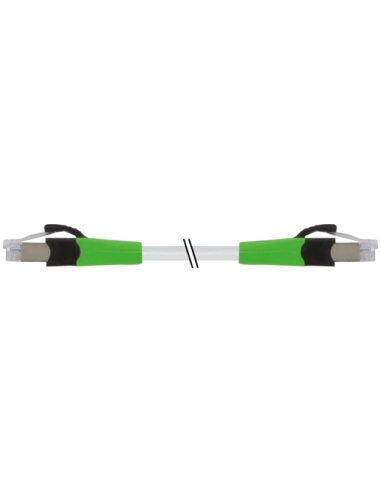

Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

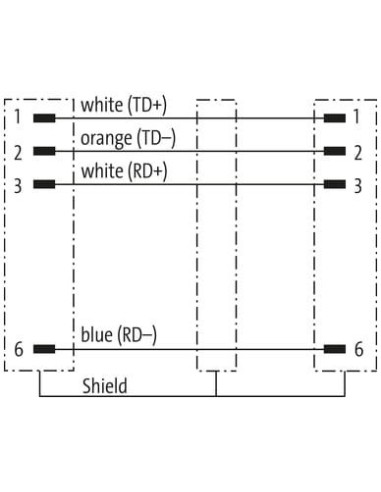

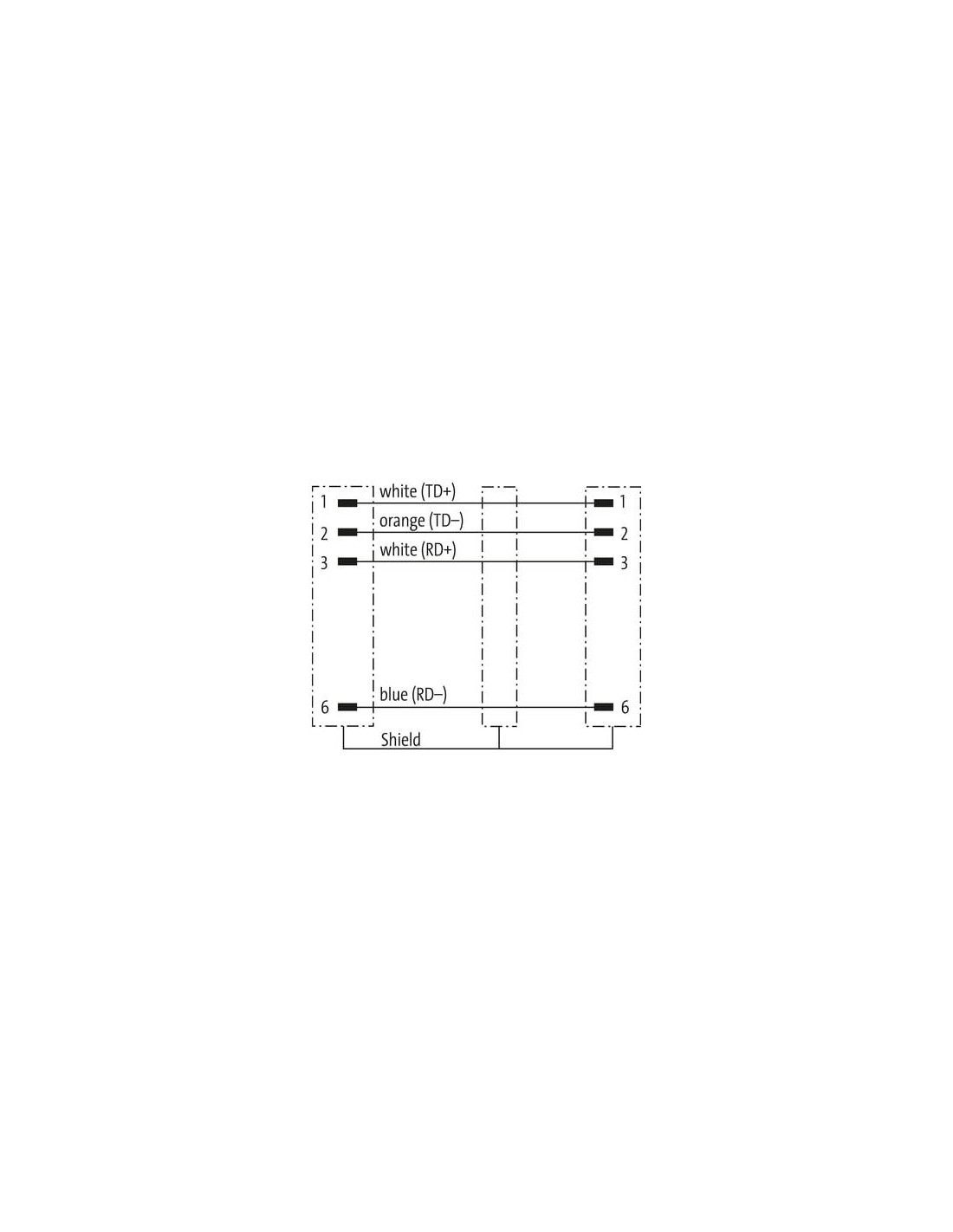

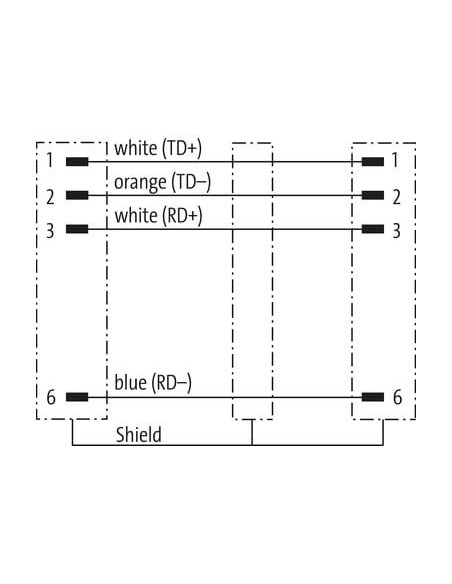

| wire arrangement | biały, niebieski, biały, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 777 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| wire arrangement | biały, niebieski, biały, pomarańcz |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 4 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
Konektor RJ45 męski - przewód Ethernet CAT5 2m Cabinet-Line
Konektor RJ45 męski prosty to niezawodne rozwiązanie do tworzenia połączeń sieciowych w systemach przemysłowych oraz automatyce. Dzięki wysokiej jakości wykonania oraz ekranowaniu przewód zapewnia stabilną transmisję danych przy zachowaniu odporności na zakłócenia elektromagnetyczne.
Przewód Ethernet Cabinet-Line – kluczowe cechy i zastosowanie
- Długość kabla 2 m – umożliwia elastyczne prowadzenie instalacji w rozdzielniach i szafach sterowniczych.
- Złącza RJ45 męski – męski, proste, dostosowane do szybkiego i bezproblemowego podłączenia urządzeń sieciowych.
- Standard CAT5 – wsparcie dla transmisji danych z przepustowością do 100 MBit/s (klasa D według ISO/IEC 11801:2002 oraz EN 50173-1).
- Ekranowanie kabla – wysoka odporność na zakłócenia, niezbędna w środowiskach przemysłowych o zwiększonym poziomie zakłóceń elektromagnetycznych.
- Materiał obudowy PUR – charakteryzuje się odpornością chemiczną i na oleje, co pozwala na montaż w trudnych warunkach przemysłowych.
Typowe zastosowania przewodów RJ45 Ethernet CAT5
Konektory RJ45 typu Cabinet-Line sprawdzają się wszędzie tam, gdzie liczy się pewność i stabilność połączenia sieciowego. Są chętnie stosowane w:
- szafach sterowniczych automatyki przemysłowej,
- instalacjach Ethernet w maszynach i urządzeniach,
- połączeniach sprzętu IT w systemach zarządzania budynkiem (BMS),
- przemysłowych systemach monitoringu wizyjnego,
- aplikacjach wymagających niezawodnych transmisji sygnału oraz odporności na warunki środowiskowe.
Budowa przewodu i właściwości mechaniczne
Przewód oparty jest na konstrukcji skrętki miedzianej 4 x 26 AWG, co umożliwia przesył danych w trybie Full Duplex. Izolację i płaszcz wykonano z materiału FRNC, odpornego na płomienie oraz substancje chemiczne, zgodnie z normą IEC 60332-2-2 i UL 1581. Konstrukcja przewodu gwarantuje wytrzymałość na zginanie oraz trwałość nawet w wymagających warunkach pracy.
Parametry środowiskowe i bezpieczeństwo eksploatacji
- Zakres temperatury pracy: od -25°C do +85°C (przy odpowiedniej jakości kabla).
- Klasa szczelności: IP20 (po zamontowaniu złącza).
- Odporność na płomień, oleje i benzynę – odpowiednia do wymagających środowisk przemysłowych.
- Brak podświetlenia LED zapewnia prostą i niezawodną budowę bez dodatkowych elementów narażonych na uszkodzenia.
Wskazówki dotyczące montażu i bezpieczeństwa
Podczas instalacji zaleca się zabezpieczenie przewodu przed uszkodzeniami mechanicznymi przy użyciu opasek kablowych oraz zachowanie minimalnego promienia gięcia (7,5 x średnica zewnętrzna przewodu), co pozwala utrzymać zakładaną klasę szczelności oraz bezawaryjność połączenia.
Konektor RJ45 Cabinet-Line – gwarancja niezawodnej transmisji danych
Wybierając przewód Ethernet Cabinet-Line z konektorami RJ45, zyskuje się niezawodność, odporność na typowe zagrożenia środowiskowe oraz łatwość montażu i demontażu nawet w trudno dostępnych miejscach instalacyjnych. To rozwiązanie dedykowane zarówno do zastosowań profesjonalnych, jak i amatorskich – wszędzie tam, gdzie wymagana jest stabilna komunikacja sieciowa.
