AS-Interface
Męski prosty – żeński proste
M12 – M12, 2-piny
dla MASI68
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP67, IP68 |
| Moment obrotowy | 0,6 Nm |
| Gwint | M12 x 1 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 588 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires z 2 Filler twisted |
| Bandowanie | Fiber tape |
| Filler | tak |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 80,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 2,95 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 30 |
| Diameter of single wires | 0,25 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 18 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 300 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 300 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 60 °C Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

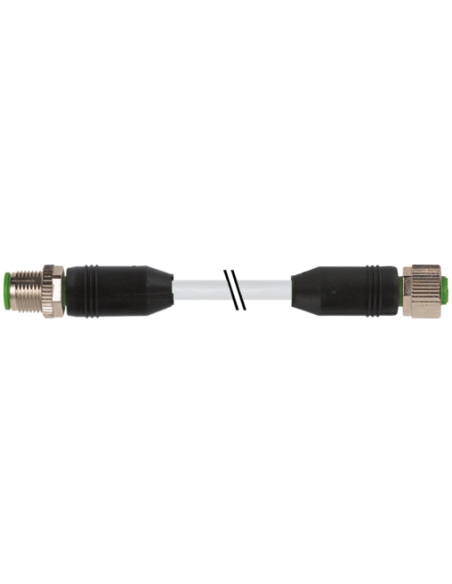

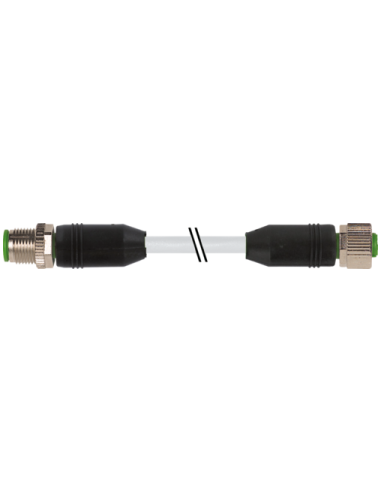

Konektor MASI M12 męski – M12 żeński 7060-40005-5880200 – profesjonalne połączenie dla systemów automatyki
Konektor MASI M12 męski–żeński o numerze katalogowym 7060-40005-5880200 to wysokiej jakości przewód połączeniowy stworzony z myślą o zastosowaniu w instalacjach automatyki przemysłowej, szczególnie w systemach AS-Interface (AS-i). Dzięki solidnym złączom M12 (męski i żeński, proste) oraz chemicznie odpornym materiałom, produkt zapewnia niezawodność oraz bezpieczeństwo przesyłu sygnałów i zasilania.
Najważniejsze cechy techniczne konektora MASI M12 – M12
- Dwupinowe złącza M12 (męski – żeński) umożliwiają łatwe i szybkie łączenie urządzeń w sieciach AS-Interface.
- Długość przewodu: 2 metry (inne długości dostępne na zamówienie).
- Odporny na czynniki chemiczne i oleje materiał obudowy gwarantuje trwałość oraz niezawodność w wymagających warunkach przemysłowych.
- Stopień ochrony IP67/IP68 – możliwość stosowania w środowiskach o podwyższonej wilgotności i zapyleniu.
- Zakres temperatur pracy: od -25°C do 85°C na złączach oraz szerszy zakres dla samego przewodu (do -50°C).
- Wytrzymały przewód PUR o podwyższonej odporności mechanicznej, wolny od kadmu, halogenów i silikonu, zapewniający bezpieczną eksploatację.
Zastosowania złącza M12 – typowe aplikacje i możliwości wykorzystania
Konektory typu M12 stanowią standard w branży automatyki przemysłowej i są szeroko stosowane w:
- Połączeniach sensorów i aktuatorów w instalacjach przemysłowych.
- Przewodach AS-Interface w rozproszonych systemach automatyki.
- Transmisji sygnałów i zasilania w środowiskach wymagających wysokiej odporności na wilgoć, wibracje oraz pył.
- Zastosowaniach wymagających funkcji antywstrząsowej (zabezpieczenie przed luźnym połączeniem).
Dzięki uniwersalności i wysokiej trwałości, produkt sprawdza się zarówno w nowych instalacjach, jak i przy modernizacjach istniejących linii produkcyjnych.
Budowa, odporność i bezpieczeństwo konektora MASI M12 – M12
Złącza są wyposażone w korpus z niklowanym wykończeniem oraz blokadę wykonaną z odlewu cynkowego, co zwiększa odporność zestawu na uszkodzenia mechaniczne i korozję.
Wytrzymałość na częste zginanie, odporność na działanie ognia (zgodność z UL 1581), a także gwarancja ochrony IP67/IP68 czynią ten przewód złączny doskonałym rozwiązaniem w środowiskach o wysokich wymaganiach bezpieczeństwa.
Elementy konstrukcyjne – schemat i parametry złącza MASI M12
- Gwint: M12 x 1

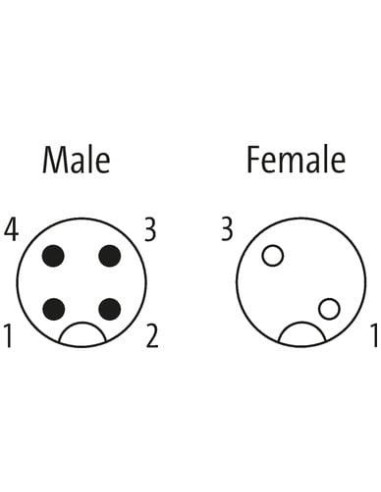

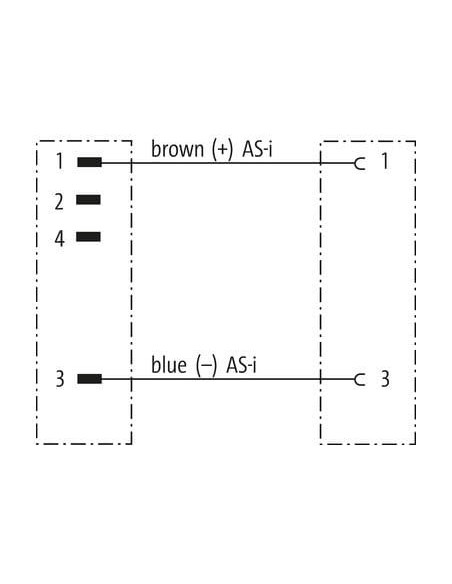

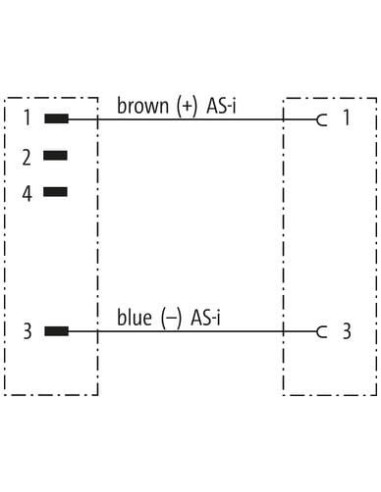

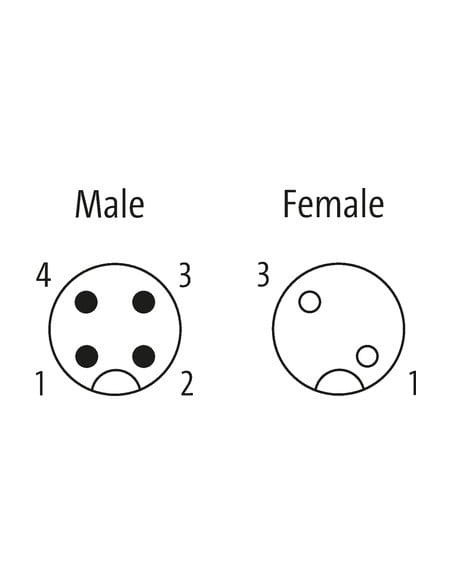

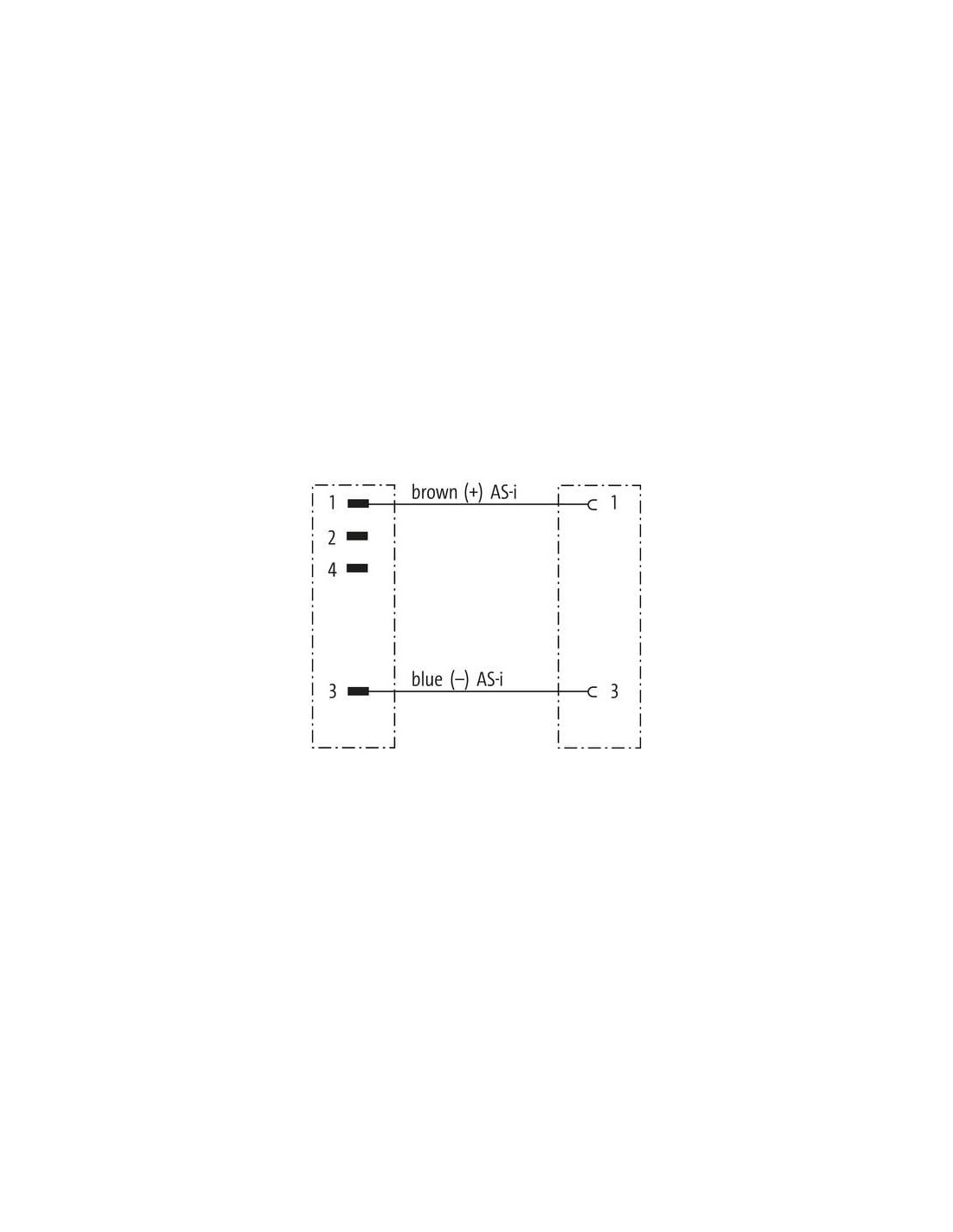

- Standardowe rozmieszczenie pinów (2-pinowe: brązowy – AS-I +, niebieski – AS-I -)
- Prąd roboczy do 4 A na styk oraz napięcie do 250 V.
- Przewód typu PUR o średnicy 8 mm, żyły 2 x 1,5 mm², skrętka miedziana.
Dlaczego warto stosować złącza M12 w automatyce?
Złącza i przewody M12 charakteryzują się wysoką niezawodnością w trudnych warunkach przemysłowych: są odporne na wilgoć, wstrząsy, drgania oraz substancje chemiczne. Szybkie łączenie i rozłączanie zapewnia efektywność podczas montażu i serwisowania instalacji.
Dzięki powyższym właściwościom, konektory MASI M12 są zalecane do szerokiej gamy zastosowań, od małych maszyn po rozbudowane systemy linii produkcyjnych oraz instalacje automatyki budynkowej.
