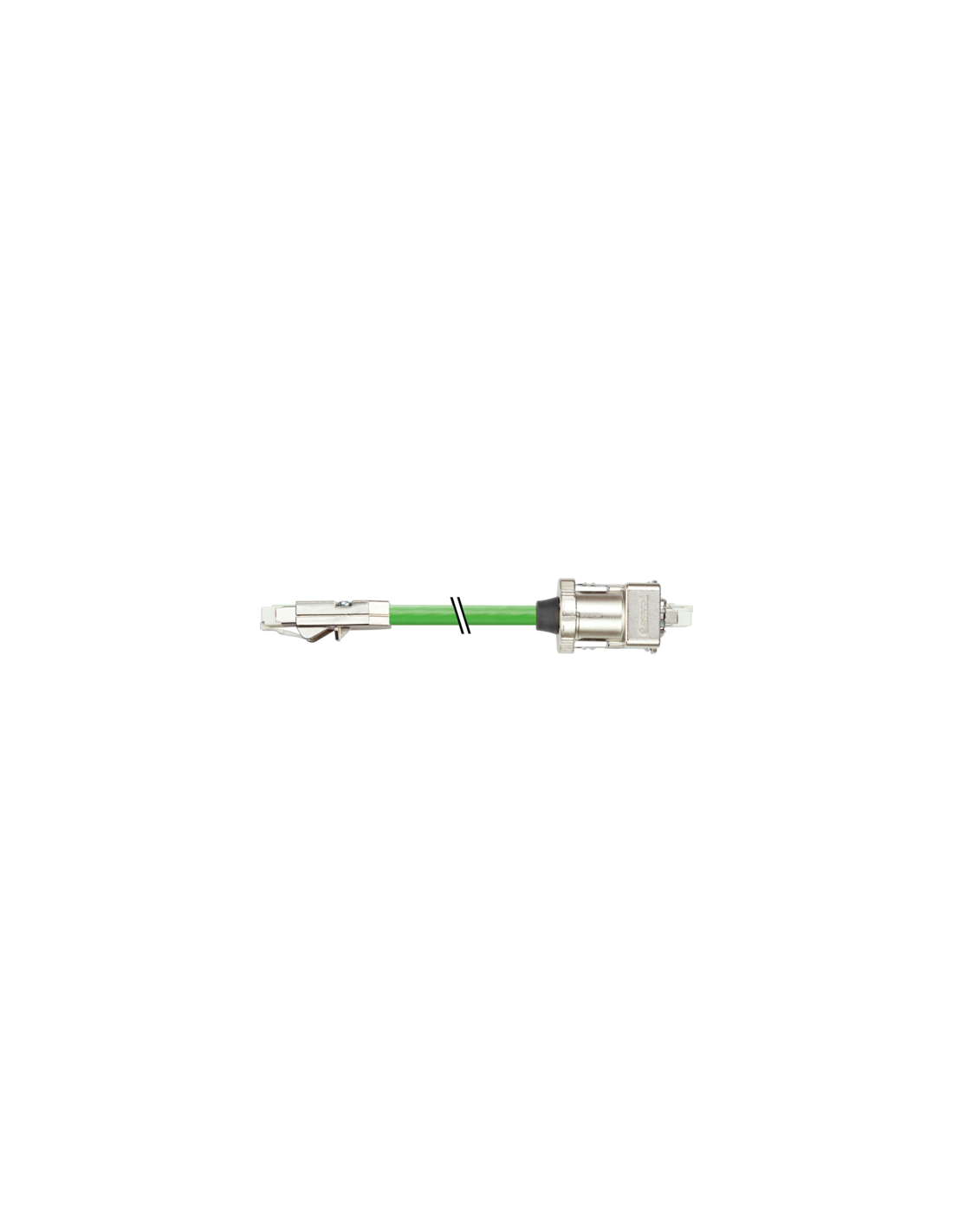

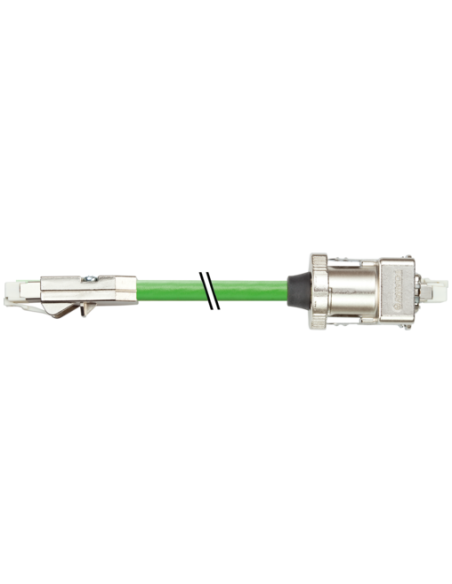

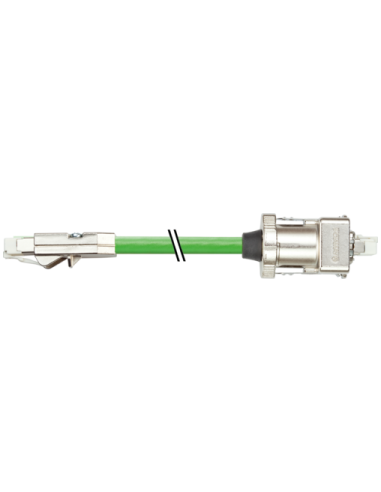

Przewód sygnałowy DRIVE-CLiQ dla SINAMICS S120 i silników z przewodami 24 V DC

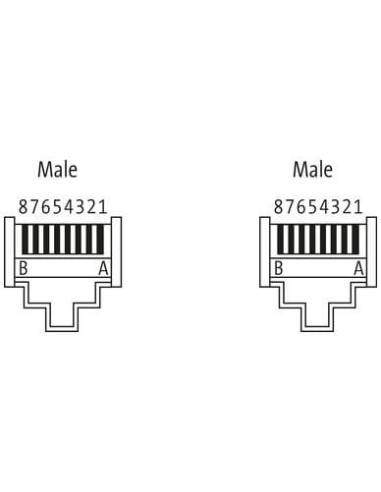

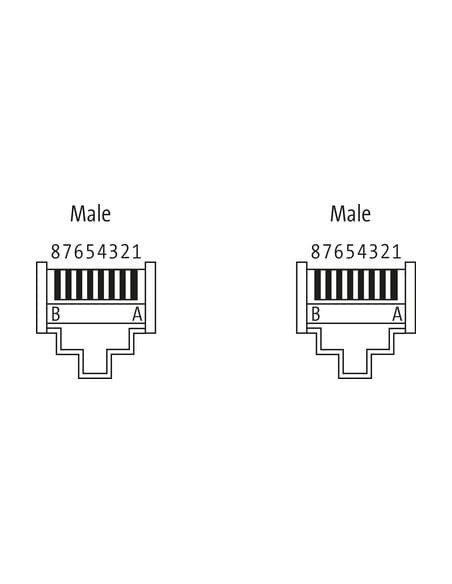

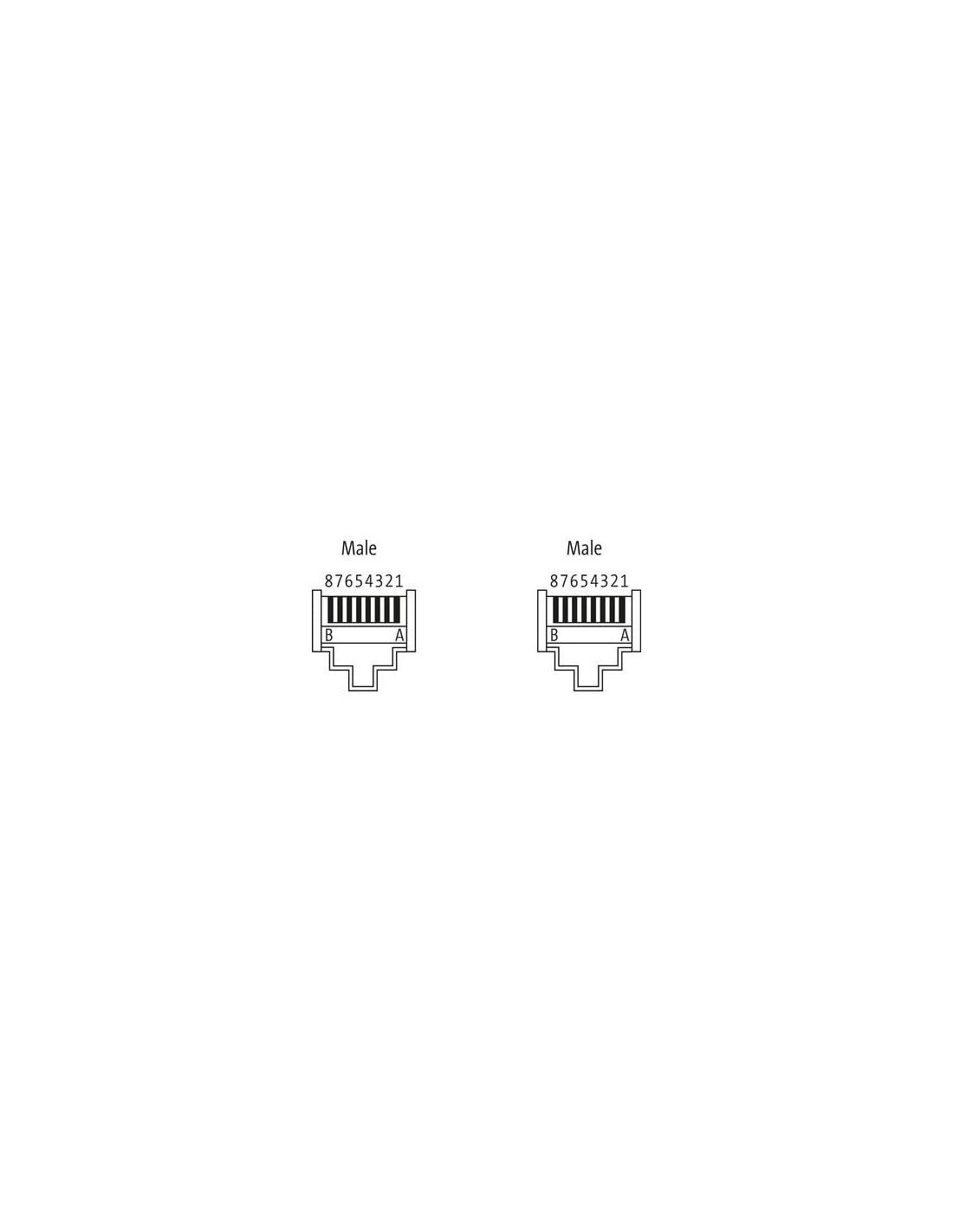

Męski prosty – męski prosty

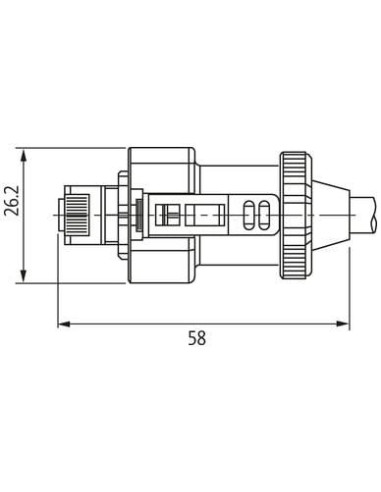

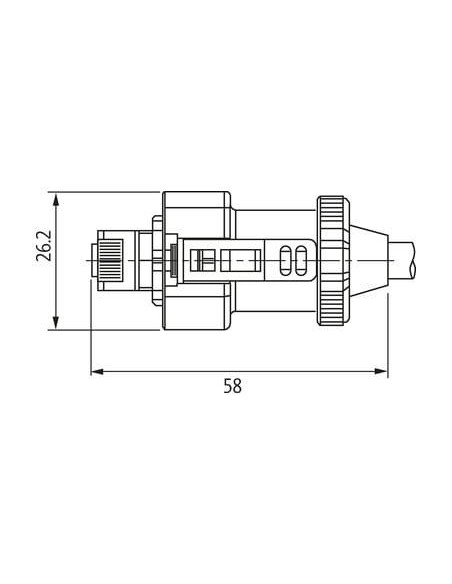

DRIVE-CLiQ IP67 - DRIVE CLiQ IP20
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10,5 m |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Typ montażu | pluggable |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy maks. | 1,76 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20, IP67 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | DRIVE-CLiQ |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielony, żółty, rosa, niebieski, czerwony, czarny |
General data | Cable
| Identyfikacja przewodu | 880 |
| Kolor izolacji | zielony |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Stranding (type 2) | 2 wires o Sposób łączenia twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 85 % |
| wire arrangement | zielony, żółty, rosa, niebieski, czerwony, czarny |
Mechanical data | Cable
| Cable weigth | 75,9 g/m |
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | Poliolefina |
| Amount wires | 4 |
| Conductor crosssection (wire) | 0,2 mm² |
| Material wire insulation (Data) | Poliolefina |
| Amount wires (Data) | 2 |
| Conductor crosssection wire (Data) | 0,38 mm² |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Skręcanie | ± 30 °/m |
Kabel napędowy DRIVE-CLiQ 7000-SS051-8801050 do SINAMICS S120 – wysoka niezawodność transmisji
Kabel napędowy DRIVE-CLiQ 7000-SS051-8801050 jest specjalistycznym przewodem sygnałowym, dedykowanym do systemów automatyki przemysłowej, zwłaszcza do współpracy z napędami SINAMICS S120 oraz silnikami wyposażonymi w przewody 24 V DC. Dzięki zastosowaniu wysokiej jakości złączy DRIVE-CLiQ o stopniu ochrony IP67 po stronie przemysłowej oraz RJ45/IP20 po stronie systemowej, kabel gwarantuje stabilne i bezpieczne połączenie w środowiskach o podwyższonych wymaganiach.
Kabel DRIVE-CLiQ – bezpieczeństwo i odporność
Zastosowanie wysokiej jakości materiałów oraz ekranowania sprawia, że przewód wykazuje bardzo dobrą odporność na uszkodzenia mechaniczne, działanie płomienia oraz chemikaliów. Oplot miedziany zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, a płaszcz PUR zwiększa odporność na ścieranie, oleje i smary przemysłowe. Praca w szerokim zakresie temperatur umożliwia eksploatację w trudnych warunkach, także w aplikacjach ruchomych, gdzie istotna jest elastyczność i wytrzymałość przewodu.
Zastosowania kabla DRIVE-CLiQ w automatyce i przemyśle
Kabel DRIVE-CLiQ znajduje szerokie zastosowanie w systemach automatyki przemysłowej, takich jak:
- Połączenia napędów SINAMICS S120 ze sterownikami i enkoderami
- Zasilanie silników elektrycznych 24 V DC w liniach produkcyjnych oraz robotach przemysłowych
- Integracja komponentów z komunikacją DRIVE-CLiQ w rozdzielnicach przemysłowych
- Automatyzacja procesów w warunkach wymagających wysokiej niezawodności transmisji danych
Główne cechy i zalety kabla napędowego 7000-SS051-8801050
- Długość kabla: 10,5 m – umożliwia wygodne połączenie, nawet w rozbudowanych szafach sterowniczych
- Wtyk prosty typu RJ45 z dwoma rodzajami zakończeń (IP67 oraz IP20)
- Ochrona IP20/IP67 – skuteczna bariera przed zapyleniem i wilgocią, zapewniająca niezawodność w trudnych środowiskach
- Ekranowanie przewodu – ochrona sygnału przed zakłóceniami elektromagnetycznymi
- Bardzo dobra odporność na płomień, oleje, chemikalia oraz skręcanie
- Możliwość stosowania przy intensywnym ruchu przewodu – do 5 milionów cykli gięcia (C-track)
- Krótka i wygodna instalacja dzięki złączom męskim prostym oraz odporności mechanicznej
Możliwości konfiguracji i personalizacji kabla DRIVE-CLiQ
Dostępność innych długości kabli na życzenie umożliwia optymalne dopasowanie do wymagań każdego projektu. Przed zastosowaniem w środowisku z agresywnymi mediami zaleca się sprawdzenie odporności materiałów w odniesieniu do aplikacji.
Kabel sygnałowy DRIVE-CLiQ – gwarancja stabilnej komunikacji
Dzięki starannie dobranym komponentom oraz wysokiej odporności na czynniki zewnętrzne, kabel sygnałowy DRIVE-CLiQ stanowi optymalny wybór do profesjonalnych rozwiązań przemysłowych wymagających szybkiej i niezawodnej transmisji danych między napędami SINAMICS S120 a innymi urządzeniami automatyki.
