Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Typ montażu | włożone |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, niebieski, biały, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 777 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| wire arrangement | biały, niebieski, biały, pomarańcz |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 4 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |

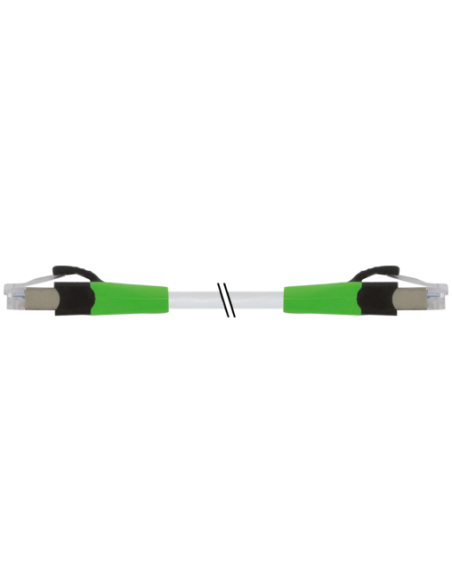

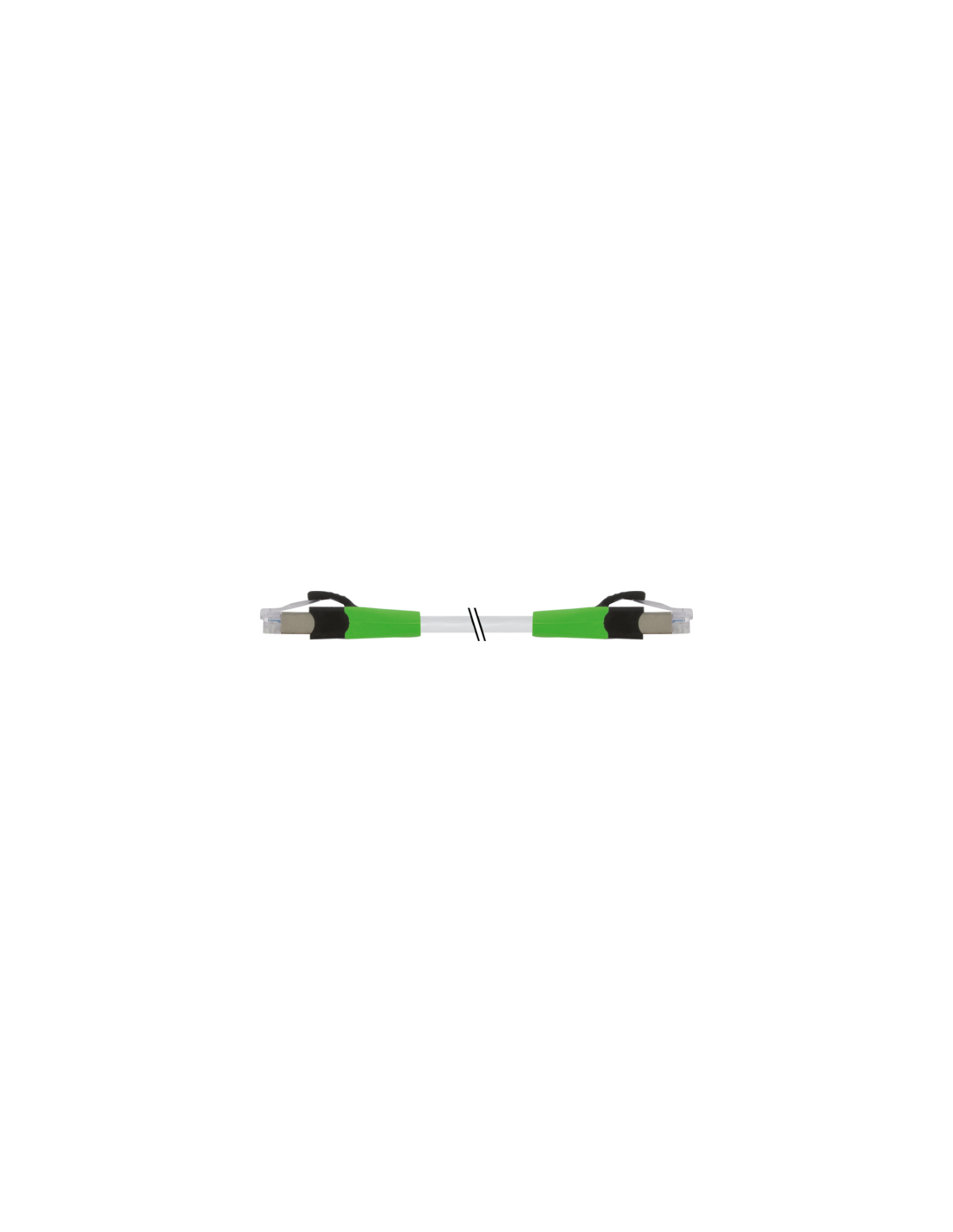

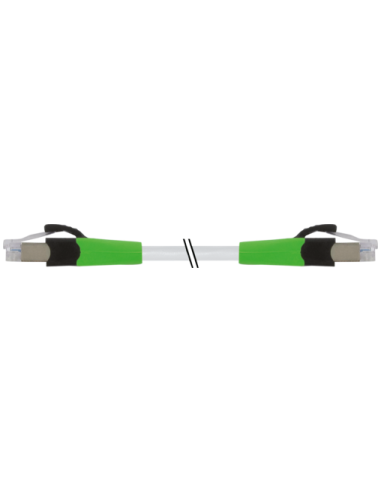

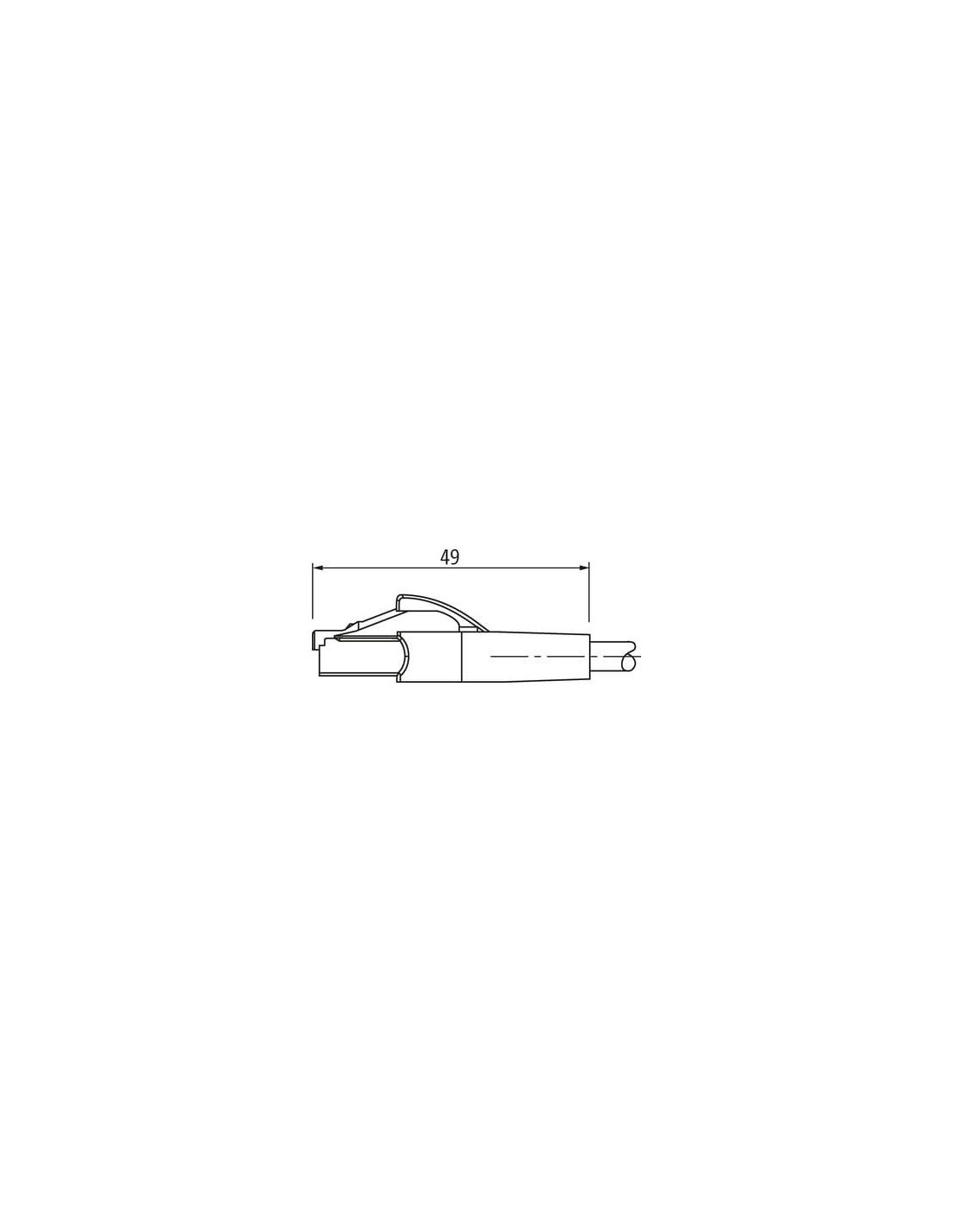

Konektor RJ45 męski prosty - przewód Ethernet CAT5 7,5 m Cabinet-Line (7000-74701-7770750)
Konektor RJ45 męski prosty z przewodem o długości 7,5 metra to wysokiej jakości rozwiązanie dla profesjonalnych instalacji sieciowych i przemysłowych. Produkt stanowi część serii Cabinet-Line i został zaprojektowany z myślą o wymagających aplikacjach w automatyce przemysłowej, systemach transmisji danych oraz instalacjach IT, gdzie niezawodność i odporność na czynniki zewnętrzne są kluczowe.
Najważniejsze cechy i zalety kabla RJ45 – RJ45 CAT5
- Standard Ethernet CAT5 (Class D, ISO/IEC 11801) – pozwala na transmisję danych do 100 Mbit/s
- Obustronne wtyki RJ45 – męski prosty – męski prosty, 4 piny
- Kabel ekranowany – zapewnia odporność na zakłócenia elektromagnetyczne
- Długość kabla 7,5 m – idealny do zastosowań w rozdzielnicach, szafach sterowniczych i instalacjach przemysłowych
- Obudowa z tworzywa PUR – odporna chemicznie na oleje oraz czynniki przemysłowe
- Stopień ochrony IP20 – przystosowany do pracy w warunkach przemysłowych
- Zakres temperatury pracy: od -25°C do +85°C (kabel od -20°C do +60°C)
- Brak koszulek kablowych – minimalizuje zajmowaną przestrzeń, łatwy montaż w szafach sterowniczych
Zastosowanie konektora RJ45 męskiego prostego Cabinet-Line
Konektor RJ45 z przewodem 7,5 m sprawdzi się w wielu obszarach zastosowań, takich jak:
- Montaż w szafach sterowniczych i rozdzielnicach
- Budowa instalacji sieciowych w przemyśle
- Podłączenie urządzeń automatyki (czujniki, sterowniki PLC, panele operatorskie)
- Modernizacja i rozbudowa infrastruktury Ethernet
- Zastosowania w środowiskach narażonych na działanie olejów i substancji chemicznych
Budowa i trwałość przewodu Ethernet Cabinet-Line
Przewód został wykonany z wysokiej jakości materiałów:
- Izolacja i płaszcz kabla – wykonane z materiałów FRNC (odporne na ogień i substancje chemiczne)
- Przewodniki – skrętka miedziana (4 żyły o przekroju 26 AWG)
- Ekranowanie – skuteczna ochrona przed zakłóceniami EMC
- Kodowanie żył – biały/niebieski/biały/pomarańcz, co ułatwia montaż i diagnostykę
- Blokada zatrzaskowa wtyku – szybkie i pewne połączenie
Bezpieczeństwo i niezawodność połączenia RJ45 w automatyce przemysłowej
Konektor posiada znamionowy pik napięciowy 1 kV oraz grupę materiałów izolacyjnych I, co zapewnia wysoki poziom ochrony w zastosowaniach profesjonalnych. Dzięki odporności na płomień (zgodność z IEC 60332-2-2, UL 1581) oraz na oleje (DIN EN 60811-404), gwarantuje długotrwałe, bezpieczne użytkowanie w trudnych warunkach przemysłowych.

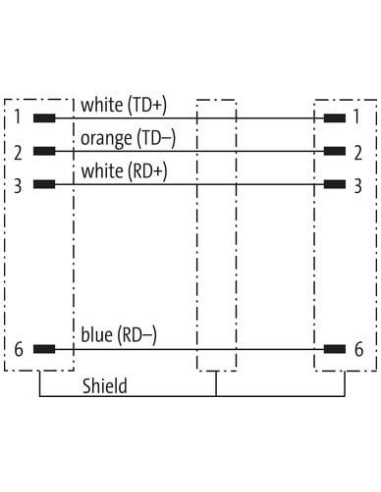

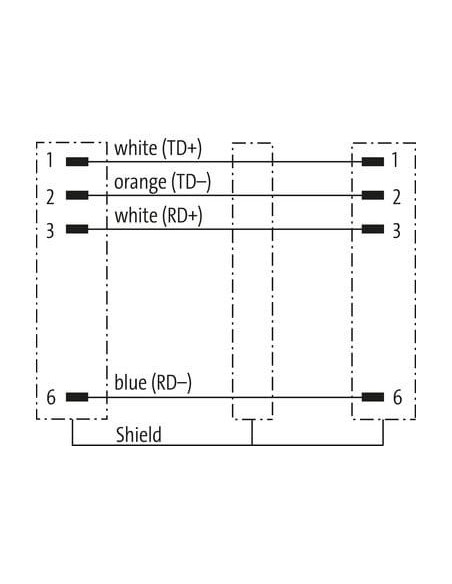

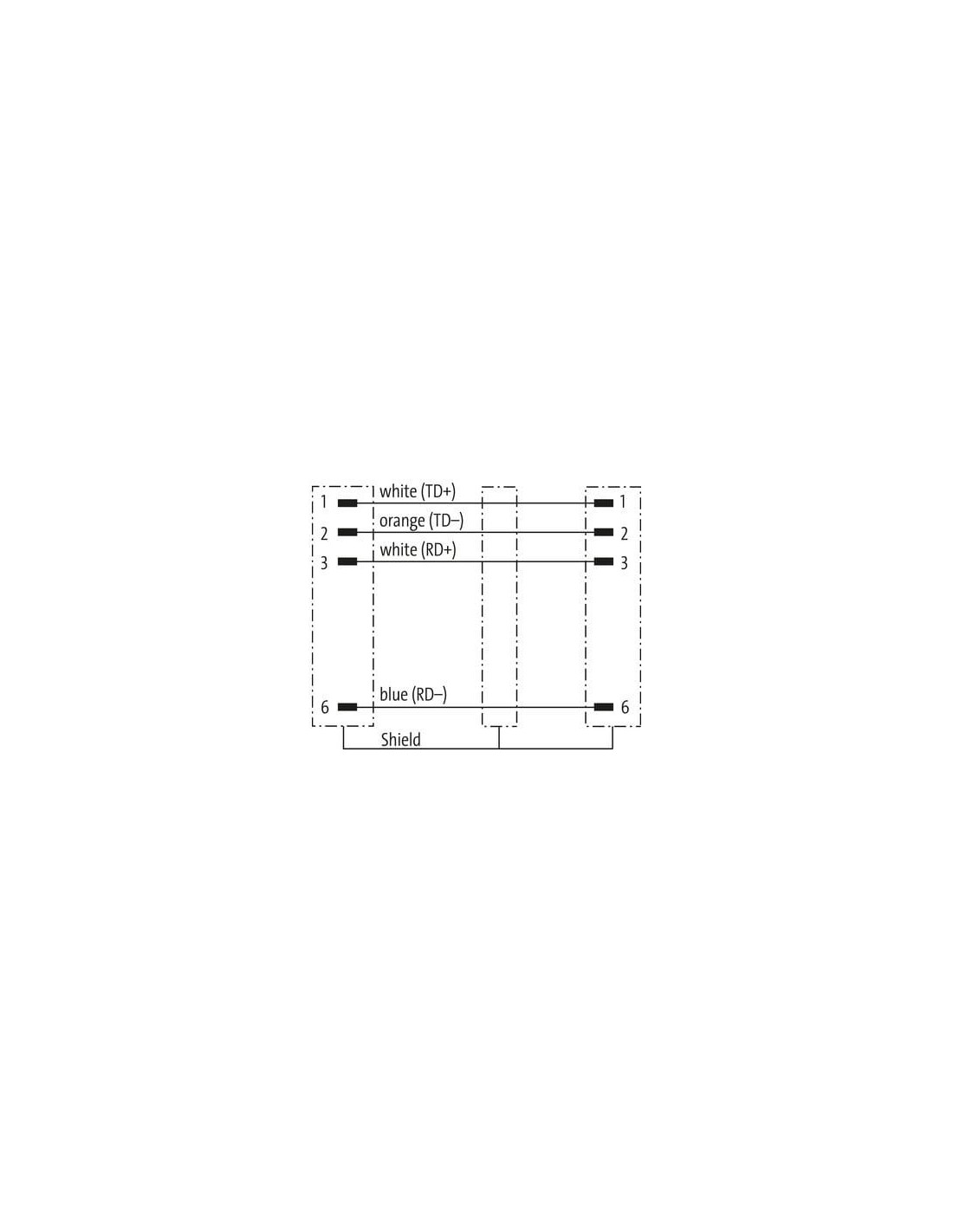

Schemat połączeń i zgodność z industrialnymi standardami
Konektor posiada zdefiniowany układ sygnałów (TD+, TD-, RD+, RD-), jak przedstawiono na schematach, co zapewnia kompatybilność z większością urządzeń pracujących w oparciu o protokoły Ethernet i magistrale przemysłowe.
Konektor RJ45 męski prosty Cabinet-Line to niezawodne rozwiązanie dla każdej profesjonalnej instalacji sieci Ethernet, wymagającej solidności, elastyczności długości kabla oraz odporności na czynniki środowiskowe.
