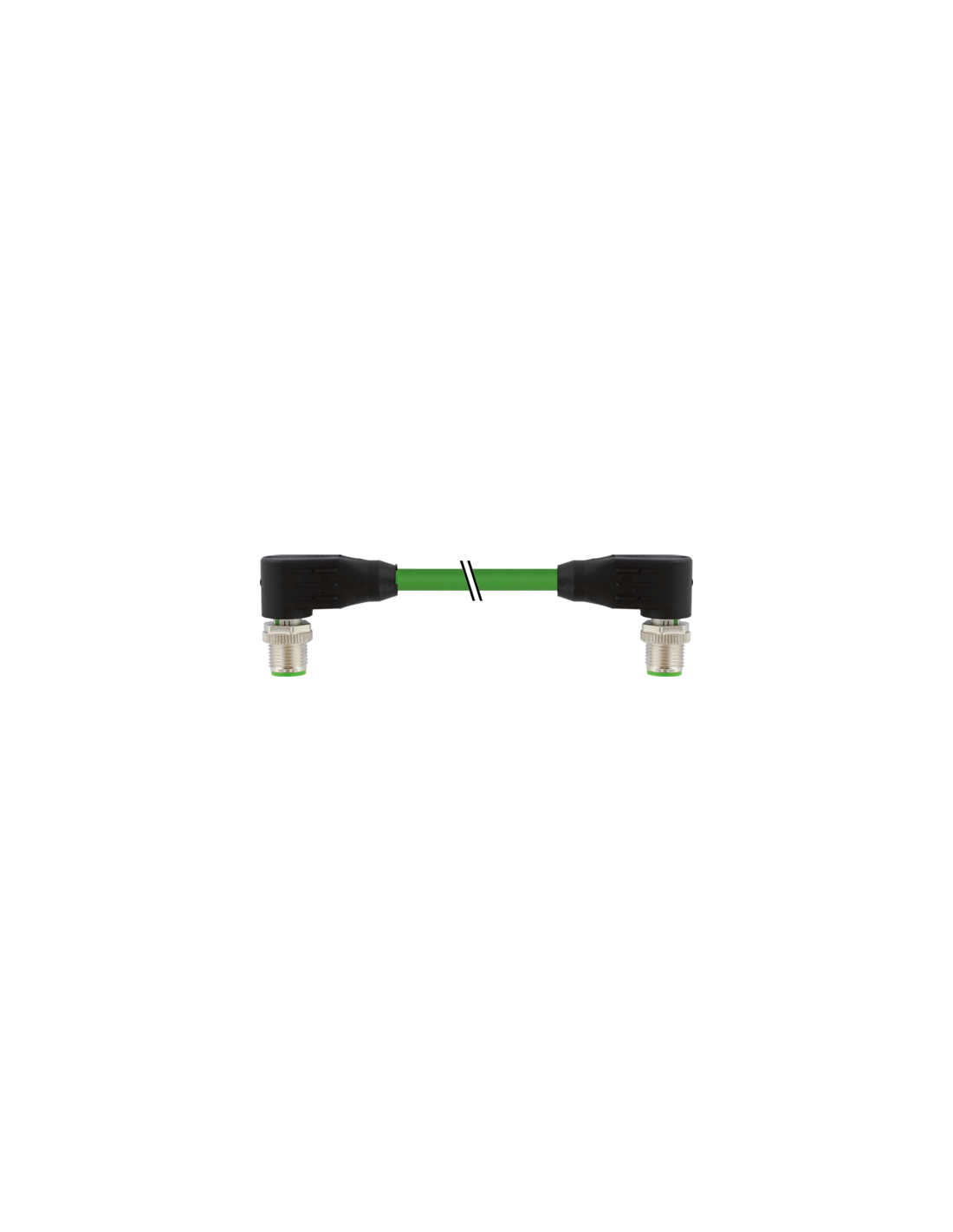

Ethernet CAT5
Męski 90° – męski 90°
M12 – M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

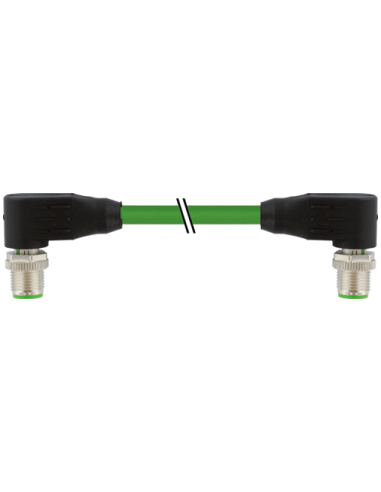

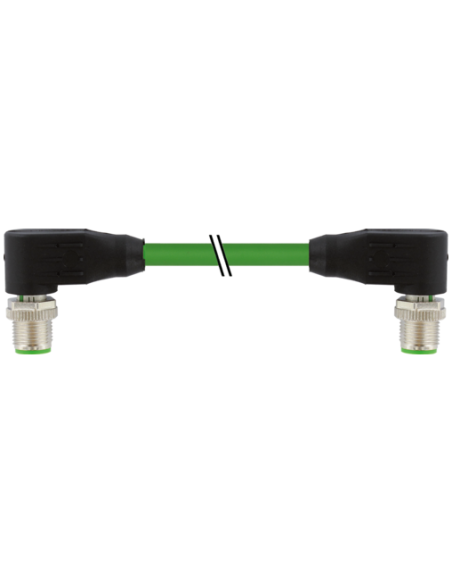

Konektor M12 męski kątowy – Ethernet, typ 7000-44561-7940030
Konektor M12 męski kątowy – M12 męski kątowy to wysokiej jakości przewód Ethernet CAT5, dedykowany do przemysłowych zastosowań automatyki oraz instalacji sieciowych. Zakończony z obu stron kątowymi złączami M12 4-pin D-kodowanymi, zapewnia pewne i stabilne połączenie w wymagających warunkach środowiskowych. Produkt o długości 0,3 m sprawdzi się tam, gdzie niezbędna jest kompaktowa i niezawodna transmisja danych.
Zastosowanie konektora M12 Ethernet w automatyce i przemyśle
Konektor kątowy M12-M12 jest szeroko wykorzystywany w aplikacjach przemysłowych, takich jak systemy automatyki, instalacje maszyn, robotyka oraz linie produkcyjne, a także wszędzie tam, gdzie konieczna jest szybka, zabezpieczona i odporna na zakłócenia transmisja sieciowa do 100 Mbit/s. Nadaje się również do podłączeń urządzeń sieciowych Ethernet w środowiskach o podwyższonym stopniu zanieczyszczeń, narażeniu na drgania oraz kontakt z olejami i substancjami chemicznymi.
Zalety przewodu M12 męski kątowy – M12 męski kątowy
- Bezpieczna transmisja danych – zabezpieczenie ekranem z oplotu miedzianego oraz zgodność z normą CAT5, Class D (ISO/IEC 11801:2002, EN 50173-1) umożliwia przesyłanie danych z prędkością do 100 Mbit/s na odcinku do 100 m.
- Wysoki poziom ochrony środowiskowej – spełnia wymagania normy IP65, IP66K, IP67, dzięki czemu jest odporny na kurz, wodę oraz niekorzystne warunki atmosferyczne (montaż przykręcany lub włożony).
- Wytrzymałość mechaniczna – obudowa wykonana z tworzywa PUR charakteryzuje się wysoką odpornością na ścieranie, chemikalia i oleje, a zintegrowane zabezpieczenie przeciwwstrząsowe minimalizuje ryzyko uszkodzeń mechanicznych.
- Kątowa budowa wtyczek – pozwala na wygodny montaż w miejscach o ograniczonej przestrzeni oraz łatwiejsze prowadzenie przewodu w trudno dostępnych lokalizacjach.
- Bezhalogenowa izolacja / podwyższone bezpieczeństwo – przewód pozbawiony jest szkodliwych substancji (bez halogenów, silikonu, ołowiu, kadmu).
Typowe zastosowania kabla Ethernet M12 kątowy
- Sterowniki PLC i złącza urządzeń w sieciach przemysłowych
- Podłączanie czujników oraz urządzeń peryferyjnych w maszynach produkcyjnych
- Systemy wizualizacji, robotyka, inżynieria procesowa
- Instalacje wymagające pełnej odporności na wibracje i warunki zewnętrzne
Najważniejsze cechy techniczne konektora Ethernet M12
- Rodzaj złączy: M12 męski kątowy – M12 męski kątowy, D-kodowanie, 4 piny
- Długość przewodu: 0,3 m (inne długości dostępne na życzenie)
- Rodzaj przewodu: ekranowany, PUR, odporny na ścieranie i chemikalia
- Napięcie robocze: do 60 V DC / 300 V AC (kabel)
- Prąd roboczy: do 1,5 A na styk (konektor) / 4,8 A (kabel)
- Temperatura pracy: od -40°C do +85°C (zależnie od sposobu użytkowania)
- Norma: DIN EN 61076-2-101 (M12), cURus
- Kod kolorów przewodów: biały, żółty, niebieski, pomarańczowy
Konektor M12 męski kątowy – M12 męski kątowy Ethernet to niezawodny wybór dla wymagających instalacji przemysłowych, zapewniający wysoką wydajność transmisji danych oraz długotrwałą pracę w trudnych warunkach otoczenia.
