Ethernet CAT6A
Męski prosty – męski prosty

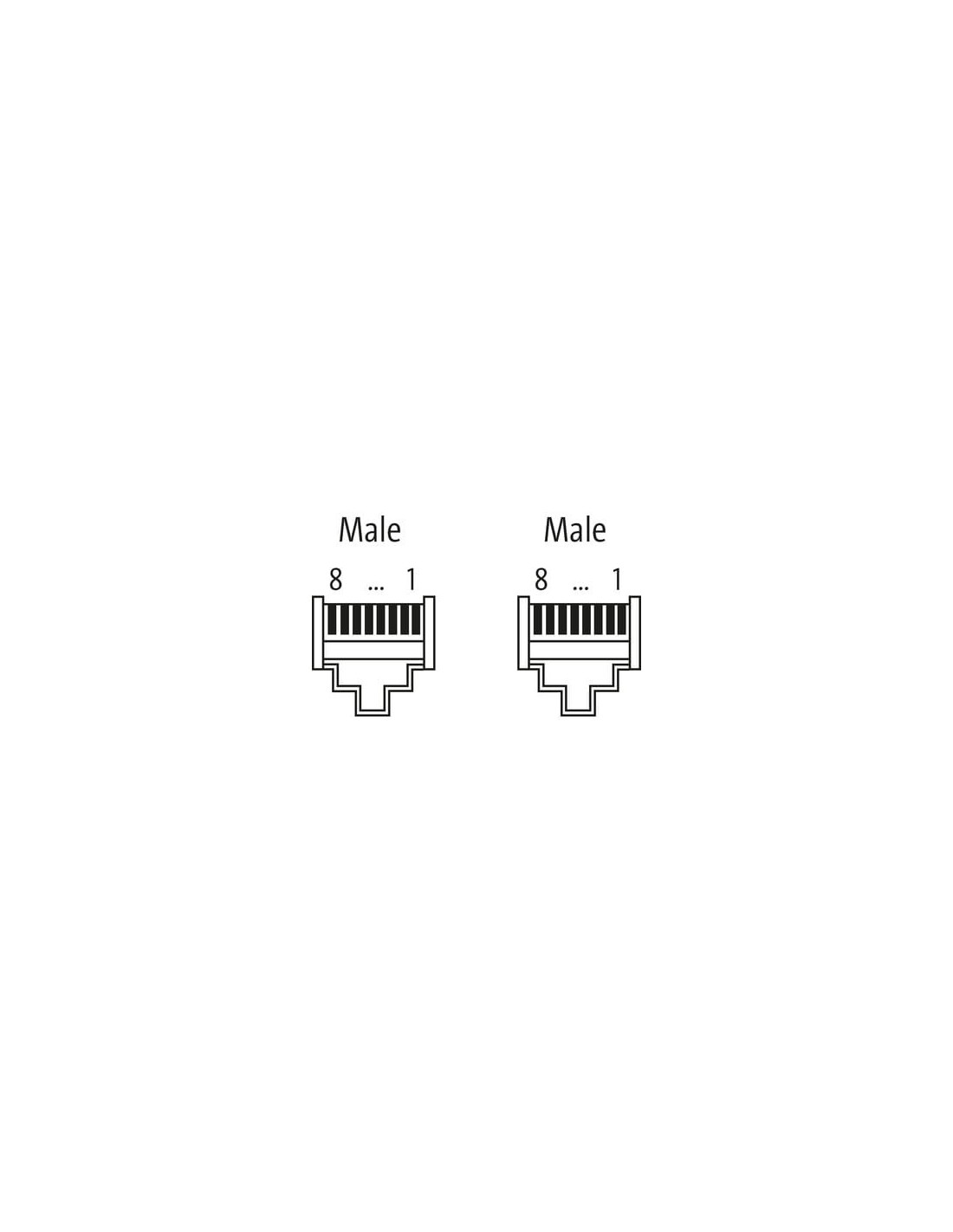

RJ45 – RJ45, 8-piny
ekranowany
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 25 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6A |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

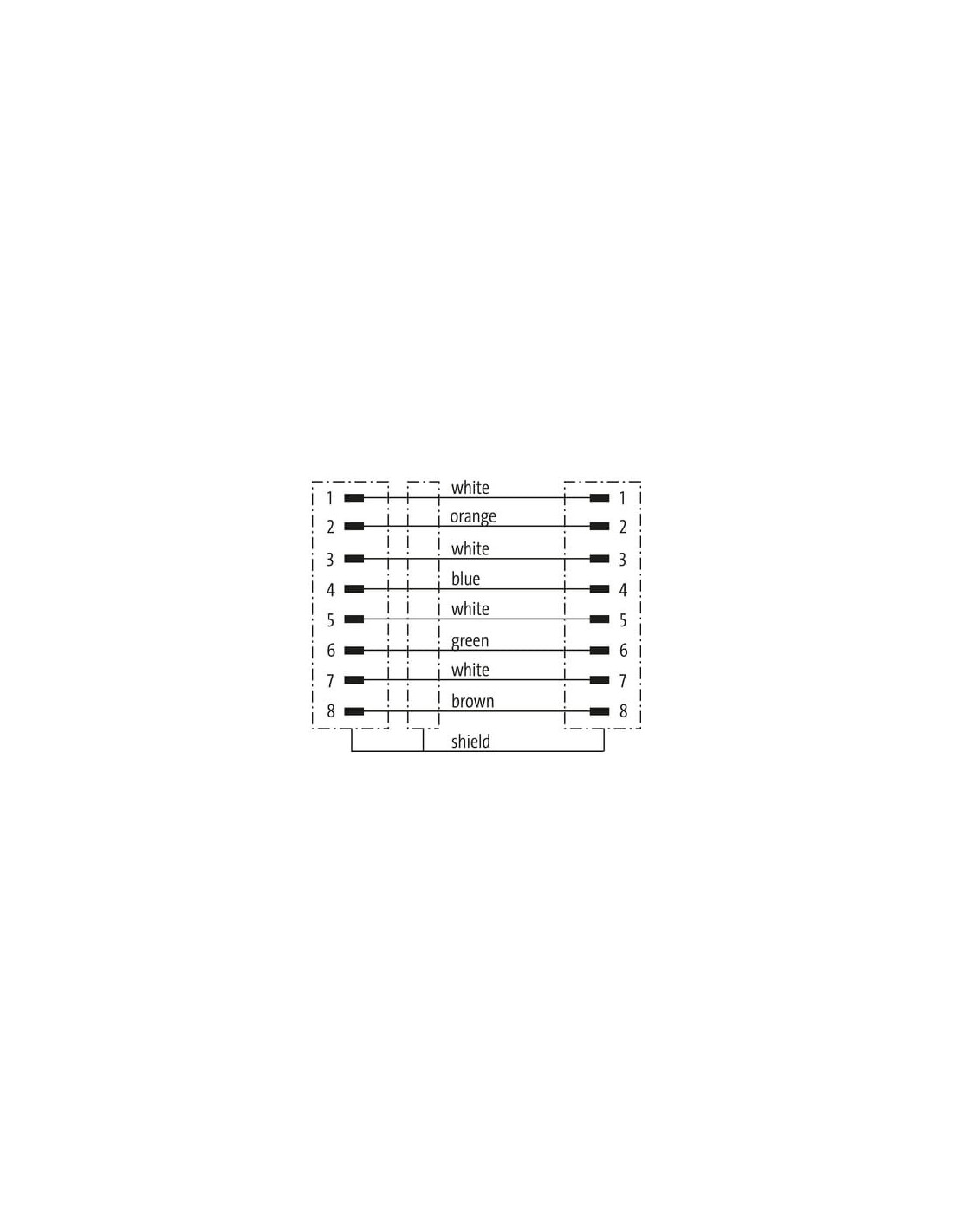

| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
General data | Cable
| Identyfikacja przewodu | 778 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| wire arrangement | biały, niebieski, biały, pomarańcz, biały, zielony, biały, |
Mechanical data | Cable
| Materiał płaszcz | FRNC |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FRNC |
| Amount wires | 8 |
| Amount strands (wire) | 7 |
| Diameter of single wires | 27 AWG |
| Conductor crosssection (wire) | 27 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -20 °C |
| Temperatura robocza maks. (stała) | 60 °C |
| Temperatura robocza min. (w ruchu) | 0 °C |
| Temperatura robocza maks. (w ruchu) | 50 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
Konektor Ethernet RJ45 męski-męski prosty kat. 6A – 7000-74711-7780300
Konektor RJ45 męski-męski o długości 3 metrów to wysokiej jakości kabel sieciowy przeznaczony do przesyłania danych w aplikacjach przemysłowych i biurowych. Wykonany zgodnie ze standardem Ethernet CAT6A, umożliwia przesyłanie danych z prędkością do 10 Gbit/s, gwarantując szybkie i stabilne połączenie sieciowe.
Zastosowanie kabla RJ45 CAT6A
Ten kabel znajduje szerokie zastosowanie w:
- sieciach komputerowych (LAN, Ethernet),
- systemach automatyki przemysłowej,
- instalacjach biurowych i serwerowniach,
- połączeniach urządzeń w systemach CCTV i kontroli dostępu,
- profesjonalnych aplikacjach wymagających najwyższej niezawodności transmisji sygnału,
- zastosowaniach, gdzie potrzebna jest osłona przed zakłóceniami elektromagnetycznymi (dzięki ekranowaniu kabla).
Najważniejsze cechy techniczne złączy RJ45 męskich
Konektor RJ45 został wyposażony w:
- Prosty typ zakończenia z obu stron – łatwy montaż i uniwersalne zastosowanie,
- Obudowę z odpornego na czynniki chemiczne i oleje tworzywa PUR,
- Ekranowanie zapewniające ochronę przed zakłóceniami elektromagnetycznymi,
- Osiem pinów – pełna obsługa sygnałów Ethernet,
- Stopień ochrony IP20 – dedykowany do stosowania wewnątrz pomieszczeń.
Budowa i trwałość kabla RJ45 3m
Kabel posiada:
- Przewód ekranowany z miedzianą skrętką,
- Kolor izolacji: szary, materiał powłoki: FRNC,
- Średnicę zewnętrzną: 6 mm,
- Wysoką odporność na uszkodzenia mechaniczne, płomienie, benzynę i oleje,
- Maksymalne napięcie pracy: 60 V (DC), prąd maks. na styk: 1,5 A,
- Zabezpieczenie przed przypadkowym rozłączeniem dzięki blokadzie zatrzaskowej.
Parametry użytkowe i środowiskowe
Kabel RJ45 męski-męski jest przystosowany do pracy w szerokim zakresie temperatur: od -25°C do 85°C. Odporność na czynniki chemiczne i płomień umożliwia stosowanie w trudnych warunkach przemysłowych (należy jednak sprawdzić odporność materiałową w przypadku zastosowania w agresywnym środowisku).
Możliwości wykorzystania przewodu RJ45 CAT6A
Jest to doskonały wybór do:
- tworzenia połączeń komputerowych wymagających wysokiej wydajności,
- podłączania urządzeń sieciowych: switchy, routerów, paneli sterowniczych,
- integracji automatyki budynkowej i przemysłowej,
- realizacji przesyłu danych w środowiskach narażonych na zakłócenia elektromagnetyczne.
Konektor RJ45 męski-męski 7000-74711-7780300 to solidny i niezawodny element infrastruktury sieciowej, który odpowiada na wymagania współczesnych systemów komunikacyjnych oraz przemysłowych aplikacji Ethernet.
