Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

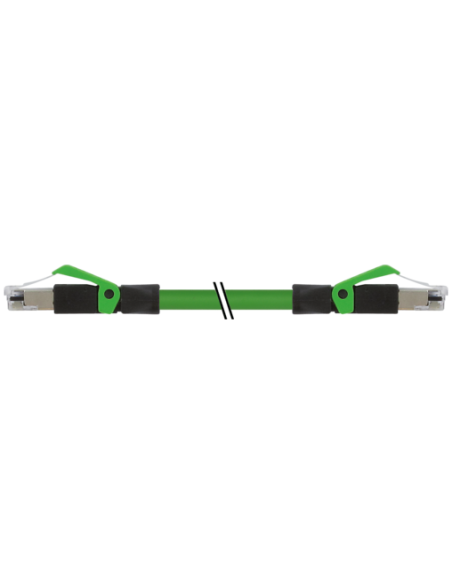

Konektor RJ45 prosty – Przewód Ethernet CAT5e 3m, ekranowany
Konektor RJ45 prosty – RJ45 prosty, kod produktu 7000-74301-7940300 to wysokiej klasy kabel połączeniowy przeznaczony do transmisji danych w sieciach przemysłowych oraz biurowych. Przewód kategorii CAT5e zapewnia pewną i wydajną komunikację na poziomie 100 Mbit/s, co pozwala na jego zastosowanie zarówno w automatyce przemysłowej, jak i w systemach IT oraz teleinformatycznych. Kable tego typu są niezastąpione wszędzie tam, gdzie liczy się stabilność transmisji oraz ochrona przed zakłóceniami elektromagnetycznymi.
Kabel Ethernet RJ45 CAT5e – Właściwości i zastosowanie
Przewód Ethernet RJ45 CAT5e umożliwia szybki i bezpieczny przesył danych w standardzie Full Duplex. Ekranowanie wykonane na bazie oplotu miedzianego oraz wysoka jakość powłoki PUR gwarantują odporność na zakłócenia i trwałość nawet w wymagających warunkach przemysłowych. Kabel ma długość 3 m, co pozwala na wygodne łączenie urządzeń w obrębie szaf sterowniczych, maszyn czy stanowisk komputerowych.
- Wysoka odporność na czynniki chemiczne i oleje – idealny do zastosowań przemysłowych.
- Elastyczna i trwała powłoka PUR zapewniająca ochronę przed uszkodzeniami mechanicznymi.
- Ekranowany przewód redukuje zakłócenia EMI/RFI, co zwiększa niezawodność transmisji.
- Cztery żyły (biały, żółty, niebieski, pomarańczowy), zgodne z przemysłowymi wymaganiami sieciowymi.
- Szybkość transmisji do 100 Mbit/s w standardzie CAT5e, klasa D według ISO/IEC 11801:2002.
- Wygodny montaż dzięki zatrzaskowej blokadzie złącza oraz niewielkim wymiarom wtyku (49,5 mm długości).
Zastosowanie przewodu RJ45-RJ45
Przewód Ethernet RJ45 znajduje zastosowanie w:
- instalacjach sieci komputerowych LAN
- systemach automatyki przemysłowej
- podłączaniu przemysłowych urządzeń komunikujących się przez Ethernet
- systemach CCTV, sterownikach PLC, panelach operatorskich HMI
- innych rozwiązaniach wymagających solidnego i niezawodnego połączenia sieciowego
Solidna konstrukcja i bezpieczeństwo użytkowania
Kabel wyposażony jest w ekranowanie na bazie oplotu miedzianego (pokrytego cyną), co zapewnia skuteczną ochronę przed zewnętrznymi zakłóceniami. Stopień ochrony IP20 umożliwia jego użytkowanie w pomieszczeniach. Produkt spełnia wymogi licznych standardów bezpieczeństwa oraz odporności na płomień (UL 1581, IEC 60332-2-2), a także posiada certyfikat cURus.
Wymiary i wygoda montażu
Zwarta konstrukcja wtyków RJ45 (16,5 mm x 13,5 mm, długość: 49,5 mm) sprawia, że przewód można bez problemów stosować w ograniczonych przestrzeniach, typowych dla szaf sterowniczych i rozdzielni. Zatrzaskowa blokada chroni połączenie elektryczne przed przypadkowym rozłączeniem na skutek drgań lub ruchu kabla.
Wysoka trwałość i elastyczność
Przewód o podwyższonej odporności na zginanie (do 6 razy średnica zewnętrzna w zastosowaniach stałych) gwarantuje długotrwałe i bezawaryjne użytkowanie, nawet w środowiskach narażonych na intensywną eksploatację. Powłoka i izolacja są wolne od ołowiu, kadmu, FCKW, halogenów i silikonu – co czyni produkt ekologicznym i zgodnym z restrykcyjnymi normami europejskimi.
