Ethernet CAT5
Męski prosty – męski prosty
RJ45 – RJ45, 4-piny
ekranowany
bez koszulek kablowych
Kapturek ochronny
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
| Family construction form | RJ45 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

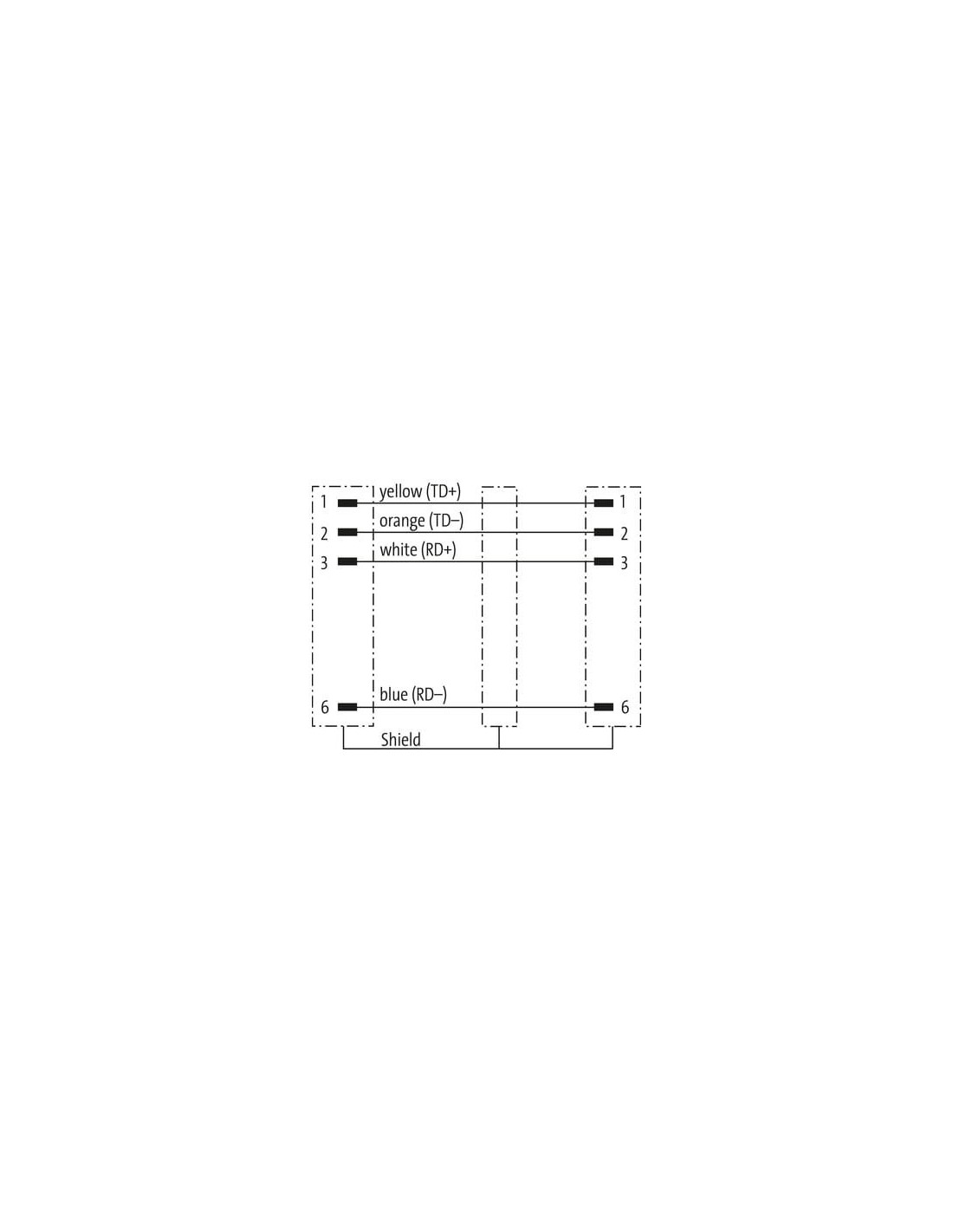

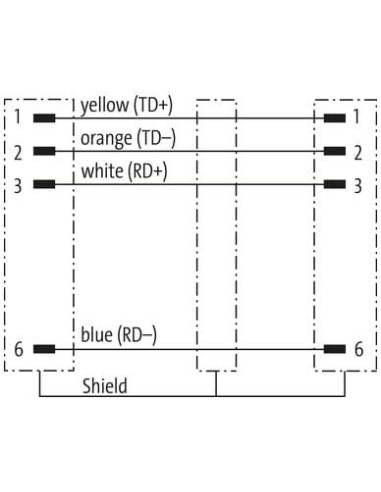

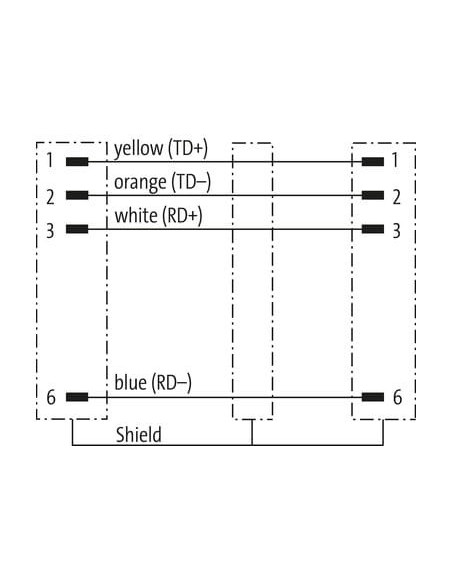

| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
General data | Cable
| Identyfikacja przewodu | S7V |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 2 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 2 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 75 % |
| Bandowanie | Foil |
| wire arrangement | (biały, niebieski), (pomarańcz, żółty) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,87 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 4 |
| Outer diameter insulation | 1,47 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 45,1 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 2 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |

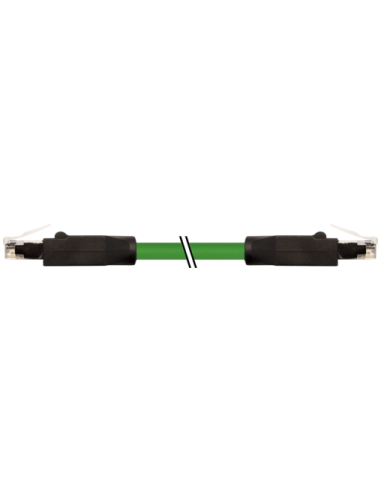

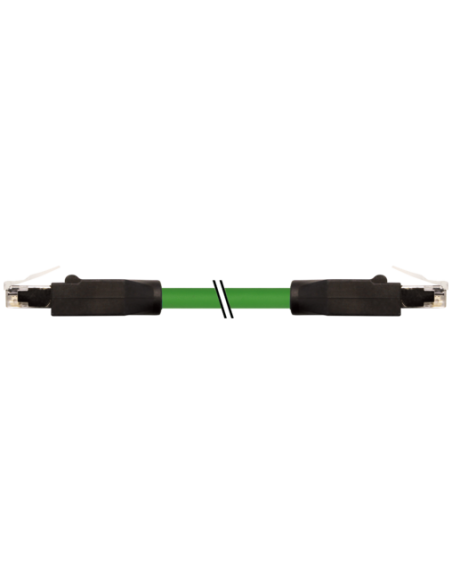

Konektor Ethernet RJ45 męski-męski prosty 3m – profesjonalne rozwiązanie do połączeń przemysłowych i sieciowych
Konektor RJ45 męski, prosty o długości 3 metrów (kod produktu: 7700-74301-S7V0300) to wysokiej jakości, ekranowany przewód Ethernet przeznaczony do zastosowań przemysłowych i automatyki. Wersja z czterema żyłami i pełną osłoną ekranującą zapewnia niezawodne i stabilne połączenie w wymagających środowiskach pracy.
Zaawansowane cechy przewodu Ethernet CAT5 RJ45 do zastosowań przemysłowych
Stosowanie złączy RJ45 o podwyższonej odporności chemicznej i mechanicznej gwarantuje bezpieczeństwo oraz niezawodność transmisji. Konektory wyposażone są w blokadę zatrzaskową oraz kapturek ochronny, który chroni przed uszkodzeniami mechanicznymi podczas instalacji i eksploatacji.
- Dedykowany do transmisji danych zgodnie z klasą CAT5 – umożliwia przesyłanie danych z prędkością do 100 Mbit/s (standardy: ISO/IEC 11801:2002, EN 50173-1).
- Odporność na zakłócenia elektromagnetyczne dzięki zastosowaniu oplotu miedzianego, ocynowanego oraz foliowania – ekranowanie wynosi 75%.
- Doskonała wytrzymałość przewodu – osłona wykonana z TPE, bez dodatku ołowiu i FCKW, zapewnia odporność na działanie olejów, środków chemicznych oraz promieniowanie UV.
- Zakres temperatur pracy przewodu: od -40°C do +80°C (praca stała) – idealny do wymagających środowisk przemysłowych.
- Stopień ochrony IP20 oraz dopuszczenie do pracy przy wysokich napięciach falowych (do 1 kV).
- Wytrzymałość mechaniczna: przewód odporny na wielokrotne zginanie i skręcanie – nawet do 35 milionów cykli oraz 5 milionów cykli skręcania.
Zastosowanie przewodu RJ45 męski-męski – bezpieczeństwo i efektywność w automatyce oraz IT
Kabel Ethernet RJ45 męski-męski 3 m to idealne rozwiązanie do:
- łączenia urządzeń automatyki przemysłowej,
- połączeń sieciowych w szafach sterowniczych,
- systemów komunikacji przemysłowej (np. sieci EtherNet/IP, PROFINET),
- podłączania komputerów, sterowników PLC i paneli operatorskich,
- łączenia rozdzielni i stacji roboczych w środowisku przemysłowym.
Dzięki wysokiej odporności na zakłócenia i wytrzymałości mechanicznej przewód znajduje zastosowanie wszędzie tam, gdzie wymagane są nieprzerwane i niezawodne połączenia sieciowe, nawet w trudnych warunkach otoczenia.
Właściwości konstrukcyjne i praktyczne zalety
- Zoptymalizowany układ żył: biały, niebieski, pomarańczowy, żółty – ułatwia identyfikację podczas instalacji.
- Konstrukcja przewodu: 2 pary skrętek, przewody o przekroju 22 AWG, przewodnik miedziany, ocynowany – zapewniają wysoką przewodność i niezawodność sygnału.
- Szybki montaż: możliwość instalacji w miejscach o ograniczonej przestrzeni dzięki kompaktowym złączom RJ45.
- Stosowanie w rozbudowanych sieciach: przewód dostępny na zamówienie w innych długościach – łatwe dopasowanie do konkretnej instalacji.
Kompatybilność i wskazówki montażowe
Przewód RJ45 męski-męski 3 m spełnia wymagania większości nowoczesnych urządzeń sieciowych i automatyki. Zaleca się ochronę złącz przed obciążeniami mechanicznymi (np. opaski kablowe) oraz zachowanie minimalnego promienia gięcia przewodu. Dobrze dobrany przewód RJ45 pozwala uzyskać trwałe i bezpieczne połączenie sieciowe.
