Cube67
Męski prosty – żeński proste
M12 – M12, 6-piny
ekranowany
Kodowanie A
Przewód hybrydowy
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 6 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 6 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
General data | Cable
| Identyfikacja przewodu | 802 |
| Funkcja kabla | Hybrydowe, Sygnał, Dane |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 wires z Sposób łączenia z 3 Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | (szary, rosa), niebieski, biały, , czarny |
Mechanical data | Cable
| Cable weigth | 77 g/m |
| Materiał płaszcz | PUR |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 64 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | PP |
| Outer diameter wire insulation (Data) | 1,1 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 32 |
| Diameter of single wires (Data) | 0,1 mm |
| Conductor crosssection wire (Data) | 0,25 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6,3 A |
| Obciążalność prądowa min. żyły (dane) | 3,2 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Współczynnik indukcyjności elektrycznej | 0,65 mH/km |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 63000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,2 kV @ 60 s |
| Rezystancja izolacji | 2000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 90 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
| Skręcanie | ± 180 °/m |
Konektor Cube67 M12 męski–żeński 6-pinowy 3m – Przewód hybrydowy Murrelektronik 7000-46041-8020300
Konektor Cube67 M12 o kodzie 7000-46041-8020300 to wysokiej jakości przewód połączeniowy hybrydowy, wyposażony w złącza M12 męski oraz M12 żeński oraz sześć pinów. Przewód o długości 3 metrów znakomicie sprawdza się w profesjonalnych rozwiązaniach automatyki przemysłowej oraz w instalacjach maszynowych. Połączenie jest ekranowane, co zwiększa odporność na zakłócenia elektromagnetyczne.
Zastosowanie – Konektor M12 w automatyce i przemyśle
Złącza M12 zdobyły szerokie uznanie w obszarach wymagających niezawodnych i odpornych połączeń sygnałowych, danych oraz zasilania. Przewód M12 męski–żeński jest idealny m.in. do łączenia modułów Cube, urządzeń peryferyjnych, czujników, siłowników czy rozdzielaczy w trudnych warunkach środowiskowych. Pozwala na szybkie i pewne wykonanie połączeń typu plug&play bez potrzeby lutowania, dzięki połączeniu za pomocą nakrętki gwintowanej.
- Idealny do systemów modułowych Cube67
- Stosowany w maszynach, liniach produkcyjnych, robotyce oraz automatyce budynkowej
- Przeznaczony do pracy w środowiskach wymagających odporności na oleje, substancje chemiczne oraz intensywne ruchy kabli
- Wysoki poziom ochrony IP65/IP67 – zapewnia trwałą ochronę przed pyłem i wodą (po prawidłowym zamontowaniu)
Najważniejsze zalety przewodu Cube67 M12
Hybrydowa konstrukcja przewodu umożliwia przesył danych, sygnału oraz zasilania jednym kablem, co eliminuje konieczność stosowania osobnych przewodów i upraszcza okablowanie. Ekranowanie przewodu chroni sygnał przed zakłóceniami z otoczenia, a pozłacane styki gwarantują niską rezystancję połączenia oraz długą żywotność złącza.
- Kodowanie A – zapewnia bezpieczeństwo podczas podłączania i eliminuje błędy
- Obudowa z wytrzymałego tworzywa PUR – odporność na oleje, środki chemiczne oraz promieniowanie UV
- 6-stykowy przewód ekranowany – wysoka niezawodność transmisji
- Wysoka elastyczność – odpowiedni do zastosowań stacjonarnych i dynamicznych, także w prowadnikach kablowych (C-track)
- Zakres temperatur pracy: od -25°C do +85°C (przewód: -50°C do +90°C dla pracy stałej)
- Oznaczenie kolorów żył – ułatwia identyfikację podczas montażu
Typowe zastosowania konektora M12 męski–żeński Cube67
Konektor 7000-46041-8020300 znajduje zastosowanie w automatyce przemysłowej, w sektorze spożywczym, ceramicznym, maszynowym, przy rozdzielaniu sygnałów z czujników, przekaźników oraz urządzeń w systemach sterowania i wizualizacji.
Dzięki wysokiej odporności chemicznej oraz solidnej budowie przewód może być używany w środowiskach wymagających najwyższego poziomu niezawodności. Odporny na wielokrotne zginanie i ruchomość, znajduje zastosowanie w prowadnikach kablowych oraz w instalacjach dynamicznych.

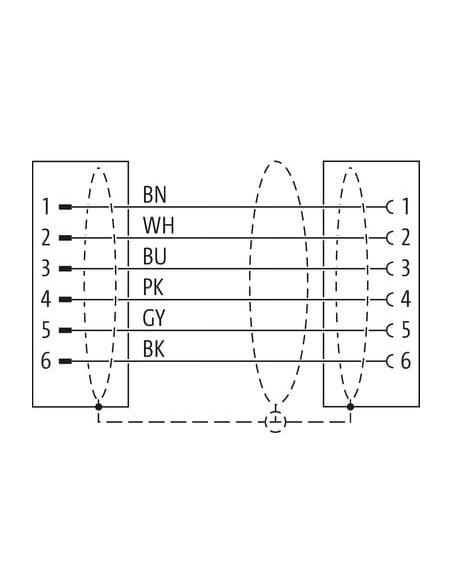

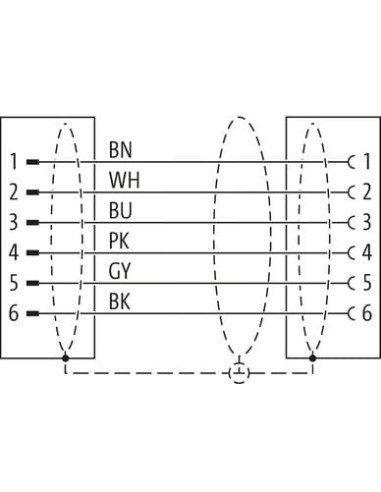

Budowa i schemat połączeń przewodu M12 Cube67
Połączenie zrealizowane jest zgodnie z poniższym schematem (patrz diagramy): każda żyła ma odpowiedni kolor i numerację pinów dopasowaną do standardu M12. Wtyk męski oraz gniazdo żeńskie są osadzone w solidnej obudowie, zapewniającej mechaniczną stabilność połączenia.
- Mechanizm skręcany: M12 x 1, klucz 13 mm
- Materiał styków: stop miedzi, pozłacane
- Oznaczenia przewodów: brązowy (BN), biały (WH), niebieski (BU), różowy (PK), szary (GY), czarny (BK)
Konektor M12 Cube67 – trwałość i odporność
Przewód i złącza zostały wykonane z wytrzymałych materiałów (PUR, FKM, nikiel). Spełniają rygorystyczne normy dotyczące odporności na płomienie (IEC 60332-2-2, UL 1581 FT2) oraz są wolne od halogenów, kadmu i ołowiu. Dzięki swoim parametrom przewód doskonale sprawdza się nawet w najbardziej wymagających warunkach przemysłowych.
