Ethernet CAT6A
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Męski prosty – męski prosty
M12 – M12, 8-piny
Kodowanie X
bez koszulek kablowych
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 4,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

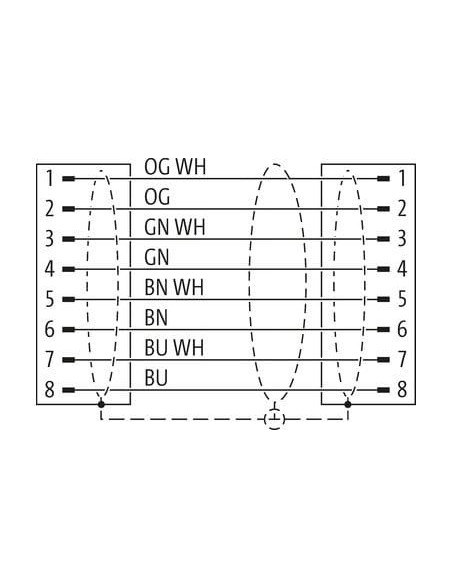

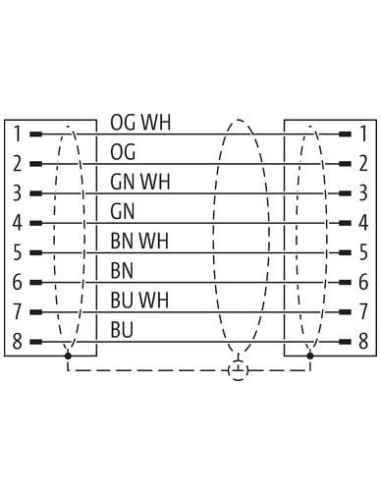

| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4X |
| Funkcja kabla | Dane |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki o Insulation element twisted |
| Bandowanie | Foil |
| Filler | Insulation element |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Długość kabli maks. | 66 m |
| Cable weigth | 65,48 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 0,9 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Characteristic impedance | 100 Ω @ 100 MHz |
| Electrical resistance line constant wire | 212 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 2 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 84850 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 2 s |
| Loop resistance | 424 Ω/km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 35 Mio. @ 25 °C |
| Dystans (C-track) | 0,6 m @ 25 °C |
| Prędkość ruchu (C-track) | 1,2 m/s @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m @ 25 °C |
| Prędkość skrętu | 60 Cykle/min 25 °C |

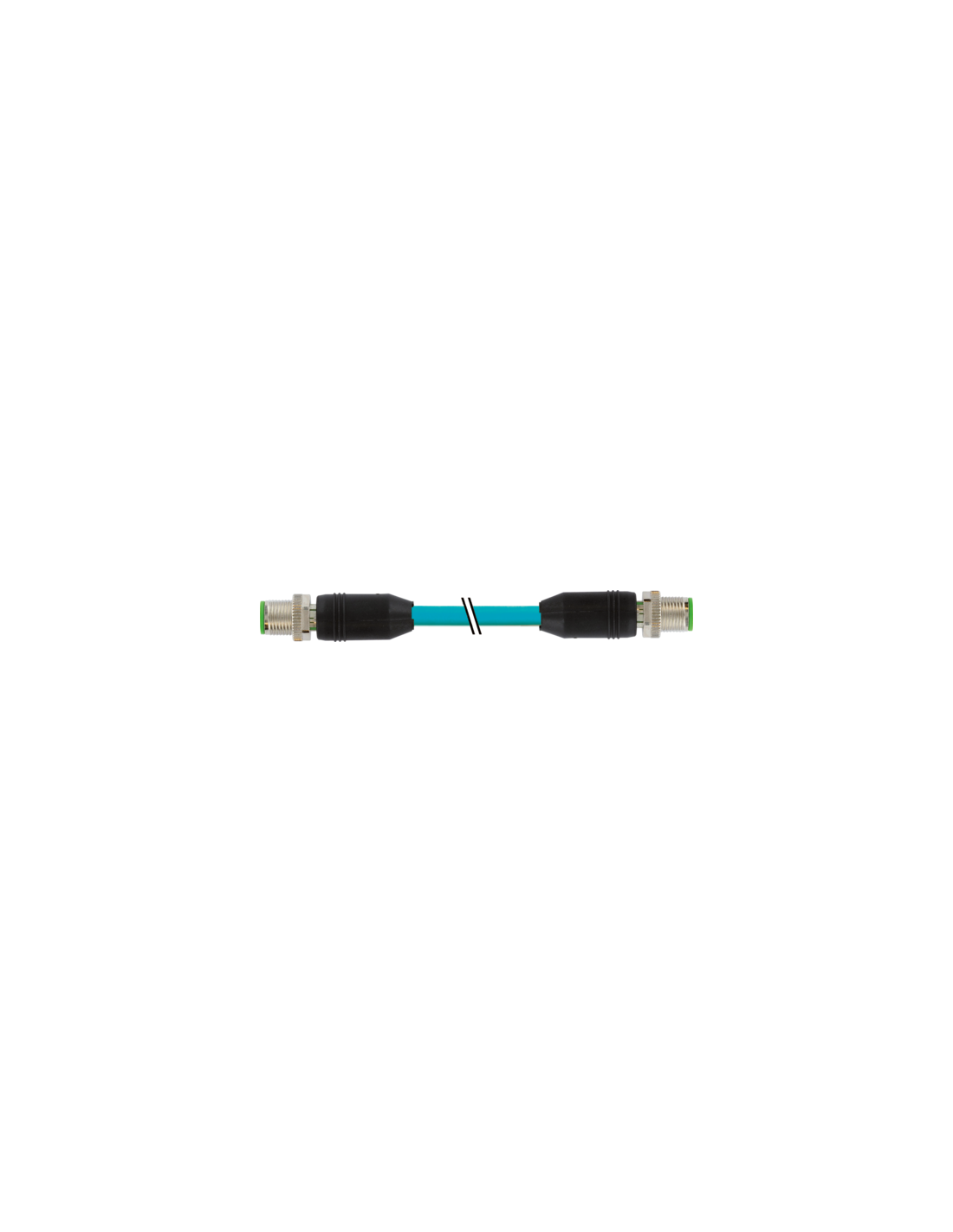

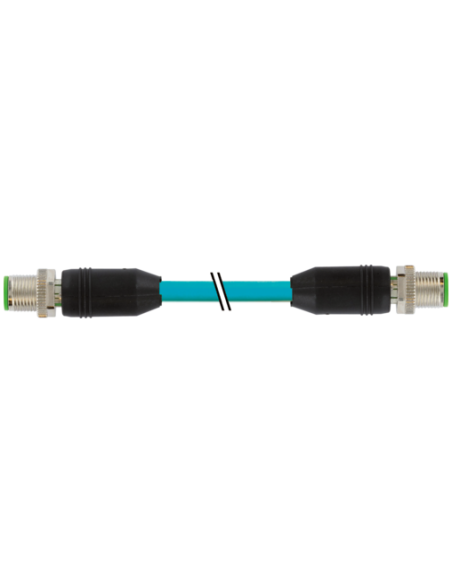

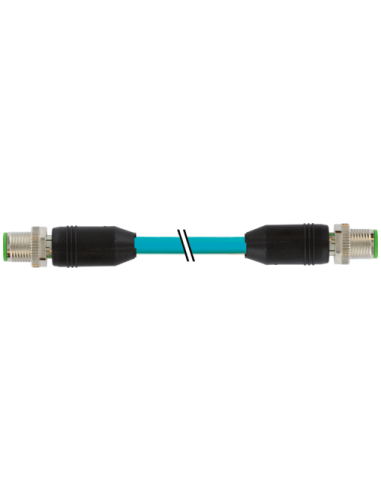

Złącze męskie M12 X-codowane Gigabit Ethernet, 8-pinowe, ekranowane – 7700-51001-S4X0450
Złącze męskie M12 X-codowane to wysokowydajny przewód połączeniowy przeznaczony do transmisji danych w wymagających środowiskach przemysłowych oraz automatyce. Dzięki gigabitowej przepustowości do 10 Gbit/s (klasa transmisji CAT6A), produkt gwarantuje niezawodną i szybką komunikację, idealną dla sieci Ethernet w przemyśle, systemach sterowania maszyn oraz połączeniach szaf sterowniczych.
Konstrukcja i budowa — przewód 8-żyłowy, solidna obudowa M12
Złącze M12 wyposażone jest w dwie męskie końcówki proste (0°) z kodowaniem X i 8 pozłacanymi stykami, co zapewnia optymalne parametry kontaktowe, wysoką odporność na korozję oraz bardzo dobre właściwości przewodzenia sygnałów. Ekranowany przewód o długości 4,5 metra posiada powłokę PVC/TPE, a także stopień ochrony IP67 zgodny z normą EN IEC 60529 — umożliwia to eksploatację w zapylonych i wilgotnych środowiskach przemysłowych, a także w warunkach, w których konieczna jest ochrona przed olejami i chemikaliami.
Możliwości zastosowania kabli M12 X-codowanych
- Automatyka przemysłowa – zapewnia niezawodne połączenia w sieciach maszyn produkcyjnych oraz systemach rozproszonych.
- Szybkie sieci Ethernet – nadaje się do transmisji gigabitowej w pojazdach autonomicznych, liniach technologicznych oraz szafach teleinformatycznych.
- Aplikacje wymagające ochrony IP67 – stosowane w środowiskach o wysokim stopniu zapylenia i wilgotności.
- Robustna konstrukcja – przeznaczone do zastosowań w przemyśle spożywczym, mechatronice oraz systemach robotycznych.
Zalety przewodu M12 0° / M12 0° ekranowanego typu X-cod.
- Transmisja danych do 10 Gbit/s – obsługuje nowoczesne standardy Ethernet (np. Profinet, EtherCAT) oraz urządzenia przemysłowe.
- Wytrzymały materiał – przewód w płaszczu PUR/TPE odporny na ścieranie, oleje, płomienie i środki chemiczne.
- Elastyczność montażu – prosta instalacja dzięki prostym wtykom i uniwersalnemu gwintowi M12 x 1.
- Trwałość i niezawodność – pozłacane styki oraz solidne złączki gwarantują stabilność i długą żywotność połączenia.
- Szeroki zakres temperatur pracy – od -25°C do +85°C dla wtyku oraz od -40°C do +80°C dla kabla, co umożliwia eksploatację nawet w wymagających warunkach otoczenia.
Typowa aplikacja złącza gigabitowego M12
Złącze męskie M12 X-codowane wykorzystywane jest w automatyce przemysłowej, infrastrukturze sieciowej, maszynach produkcyjnych, systemach wizyjnych, liniach pakujących oraz nowoczesnych instalacjach inteligentnych zakładów produkcyjnych (Industry 4.0). Doskonale sprawdza się tam, gdzie wymagane są szybkie, niezawodne i odporne na zakłócenia połączenia Ethernet.
Przewaga technologiczna stosowanych rozwiązań
- Nowoczesne kodowanie X zapewniające separację par dla najwyższej prędkości transmisji bez zakłóceń.
- Możliwość pracy w trudnych warunkach dzięki odporności na czynniki mechaniczne i chemiczne.
- Bezhalogenowa, bezołowiowa powłoka płaszcza gwarantuje bezpieczeństwo podczas użytkowania oraz ograniczenie emisji szkodliwych substancji podczas ewentualnego pożaru.
- Zgodność z wymaganiami norm ISO/IEC 11801:2002 oraz EN 50173-1.
W ofercie dostępne są także inne długości kabli i warianty zakończeń – na zapytanie.
