Ethernet CAT5e
Męski prosty – męski prosty
M12 – M12, 4-piny
Ekranowany
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-109 (X-Kod.) - DIN EN 61076-2-101 (D-Kod.) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

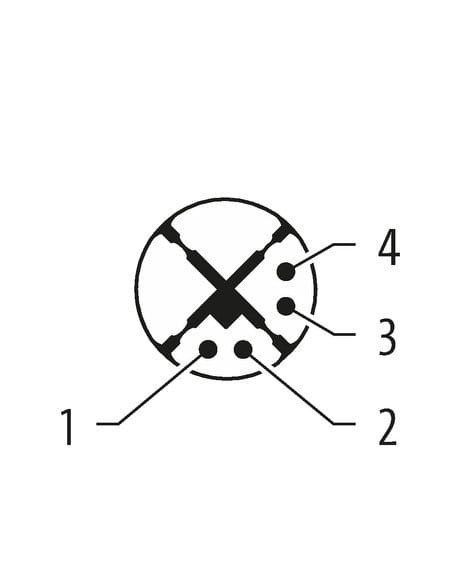

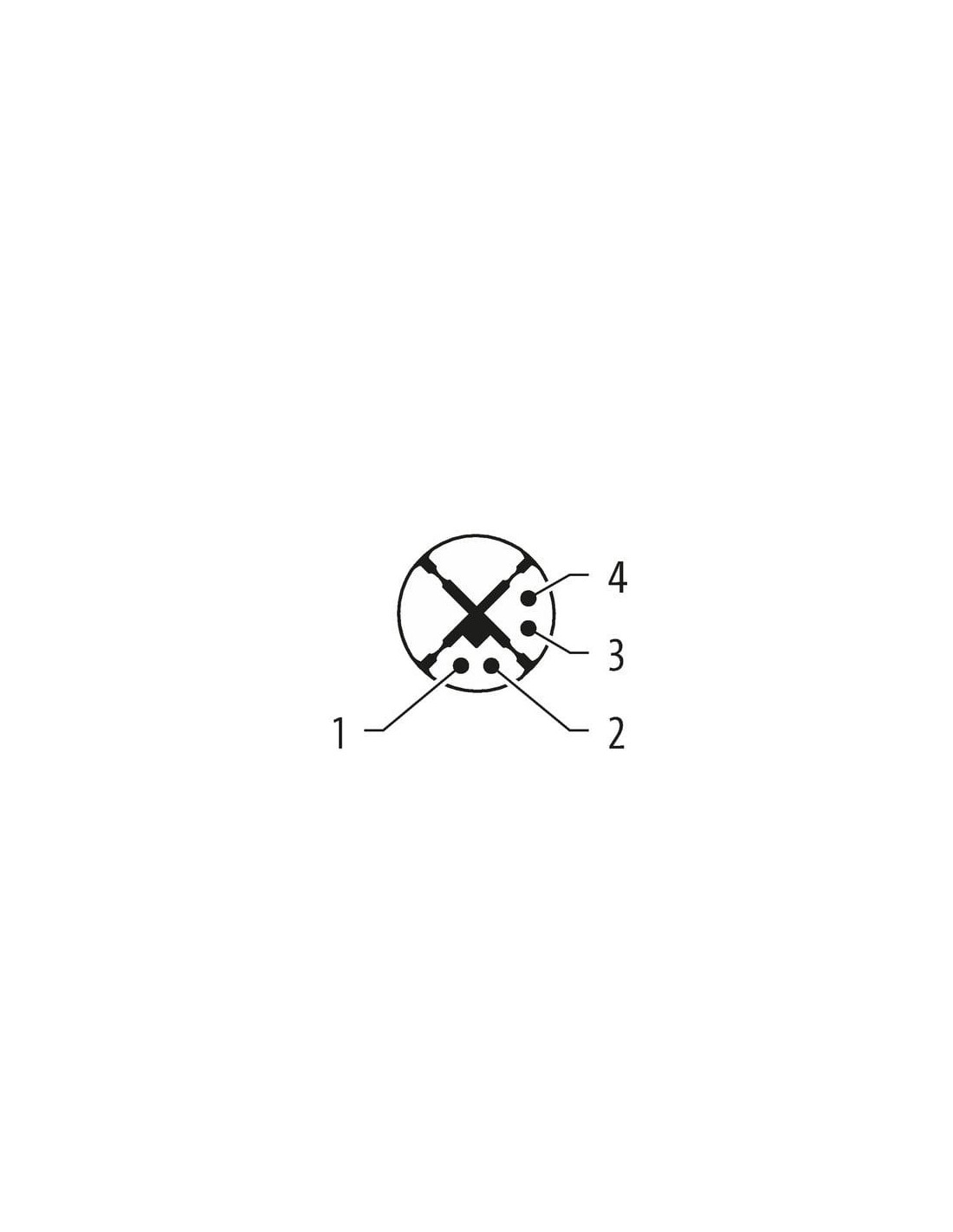

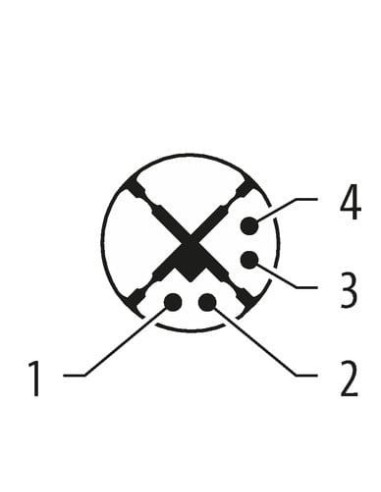

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

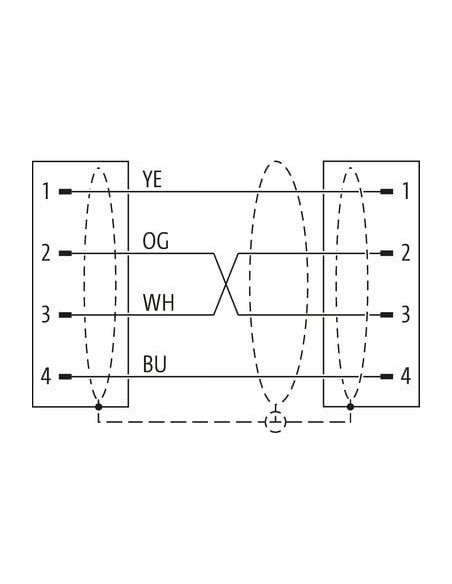

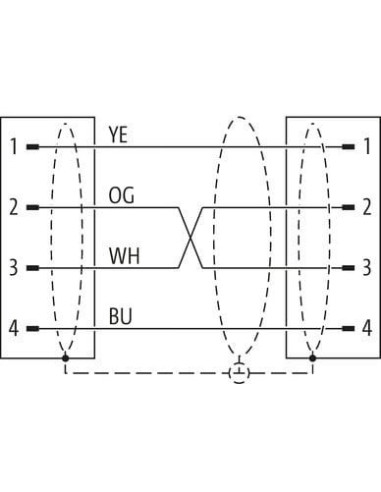

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 585 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 68,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 85 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3,5 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
Kabel Ethernet M12 męski 0° X-kod./M12 męski 0° D-kod., ekranowany – 2,5 m | Przewód przemysłowy 7000-51701-5850250
Przemysłowy przewód Ethernet M12 z końcówkami męskimi 0° X-kodowany/D-kodowany to uniwersalne i niezawodne rozwiązanie do transmisji danych w wymagających warunkach automatyki, przemysłu oraz aplikacjach sieciowych. Wyposażony w złącza M12 o wysokiej klasie szczelności oraz ekranowany kabel, gwarantuje stabilną i bezpieczną komunikację, nawet w środowiskach o podwyższonym ryzyku zakłóceń elektromagnetycznych.
Zastosowania kabla Ethernet M12 – Automatyka, przemysł, sieci Ethernet
Przewód X-kod. / D-kod. sprawdzi się wszędzie tam, gdzie niezbędna jest trwałość, niezawodność i szybki przesył danych. Typowe zastosowania obejmują:
- połączenia przemysłowych czujników oraz urządzeń wykonawczych,
- integrację urządzeń w systemach automatyki przemysłowej,
- transmisję sygnałów w środowisku przemysłowym o wysokiej odporności na zakłócenia,
- połączenia w rozdzielnicach, szafach sterowniczych oraz maszynach,
- Ethernet przemysłowy oraz aplikacje wymagające złącza CAT5e, Class D.
Zalety i cechy wyróżniające – Kabel M12 X-kod./D-kod. 4-pinowy
Najważniejsze cechy produktu:
- Kompatybilność z normami DIN EN 61076-2-109 (X-Kod.) oraz DIN EN 61076-2-101 (D-Kod.).
- Wysoka klasa ochrony IP65, IP66K, IP67 zapewnia odporność na kurz, wodę oraz czynniki zewnętrzne.
- Solidna konstrukcja – obudowa z wytrzymałego tworzywa PUR, pozłacane styki oraz ekranowanie.
- Kabel ekranowany – wysoka odporność na zakłócenia elektromagnetyczne.
- Temperatura pracy: od -25 °C do +85 °C na zewnątrz złącza; od -40 °C do +80 °C dla kabla w warunkach stałych.
- Bardzo dobra odporność chemiczna i na oleje – doskonała ochrona podczas pracy w trudnych warunkach przemysłowych.
- Kodowanie X oraz D – zapewnia precyzyjne zabezpieczenie przed błędnym połączeniem.
Budowa i specyfikacja – Kabel przemysłowy z ekranowaniem, 2,5 m
Kabel posiada 4 żyły, z miedzianą skrętką, średnica zewnętrzna 6 mm. Izolacja jest wolna od ołowiu, halogenów, kadmu oraz FCKW i silikonu, dzięki czemu spełnia najnowsze normy bezpieczeństwa. Przewód jest elastyczny i odporny na wielokrotne zgięcia (do 3,5 miliona cykli), co umożliwia jego montaż w ruchomych częściach maszyn.
Złącza M12 w wersji męskiej prostokątnej zapewniają pewny i szybki montaż przez włożenie oraz dokręcenie. Pozłacane styki gwarantują niski opór kontaktowy oraz długą żywotność.
Cechy użytkowe i bezpieczeństwo użytkowania – Kabel M12 do Ethernet CAT5e
Złącza M12 oferują wysoki poziom stabilności mechanicznej oraz odporności na wstrząsy i wibracje (zabezpieczenie przeciwwstrząsowe). Ekranowanie przewodu (oplot miedziany, ocynowany, pokrycie 85% + folia) oraz właściwa budowa (gwiaździsty wypełniacz) zapewniają transmisję sygnału w środowiskach o znaczących zakłóceniach elektromagnetycznych.
Produkt spełnia wymagania certyfikatu cURus i jest dostosowany do instalacji w systemach automatyki, maszynach oraz urządzeniach przemysłowych wymagających niezawodnych połączeń Ethernet.
Podsumowanie – Kabel M12 ekranowany X-kod./D-kod., 2,5 m
Przemysłowy kabel z dwoma męskimi złączami M12 (X-kod./D-kod.) o długości 2,5 m to idealne rozwiązanie do zastosowań w automatyce przemysłowej i systemach sieciowych, gdzie kluczowa jest trwałość, bezpieczeństwo transmisji i odporność na trudne warunki pracy. Wysokiej klasy materiały oraz solidne wykonanie zapewniają długotrwałe, bezawaryjne użytkowanie.
