Ethernet CAT5e
Męski prosty – męski prosty
M12 – M12, 4-piny
Ekranowany
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 8,2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-109 (X-Kod.) - DIN EN 61076-2-101 (D-Kod.) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

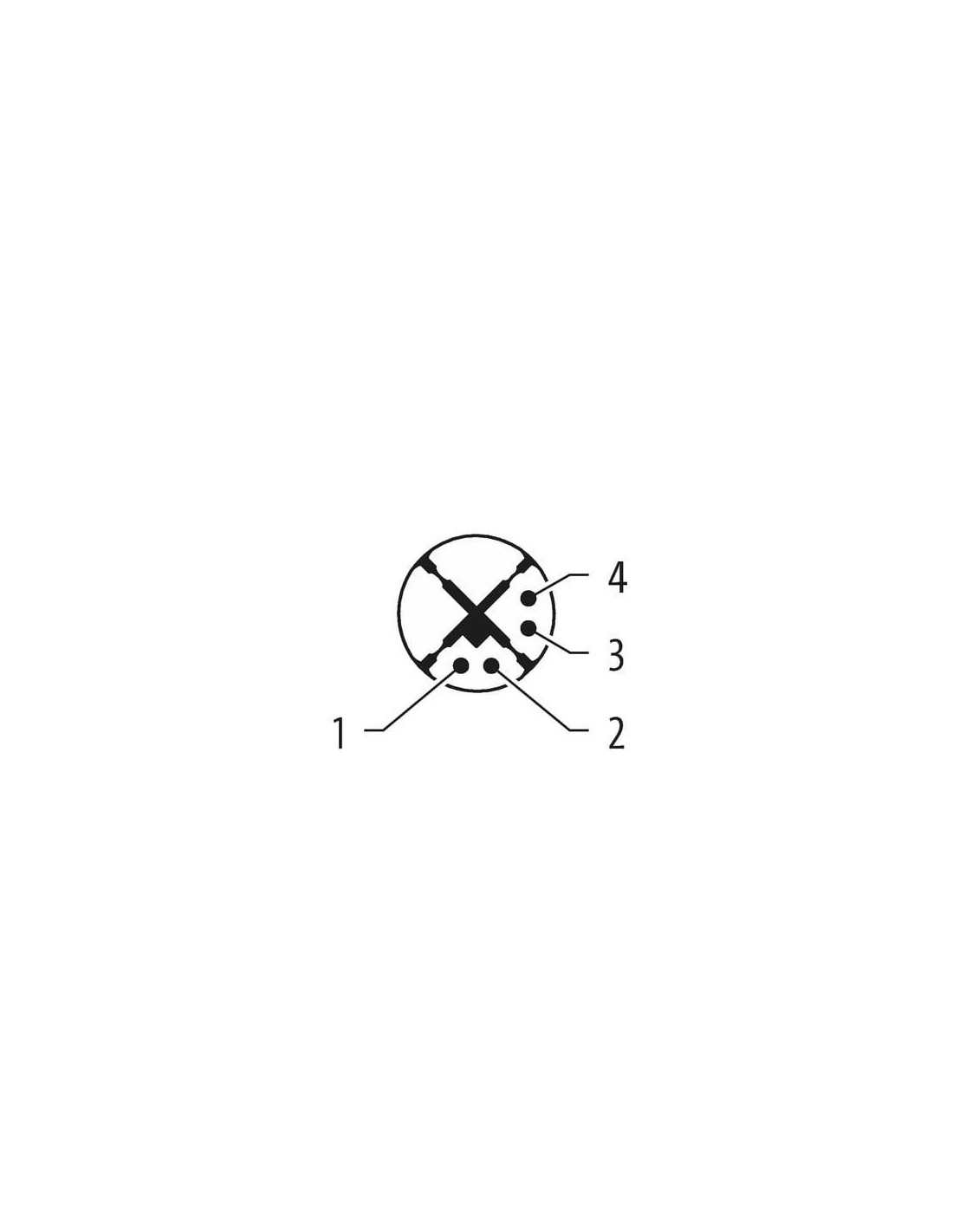

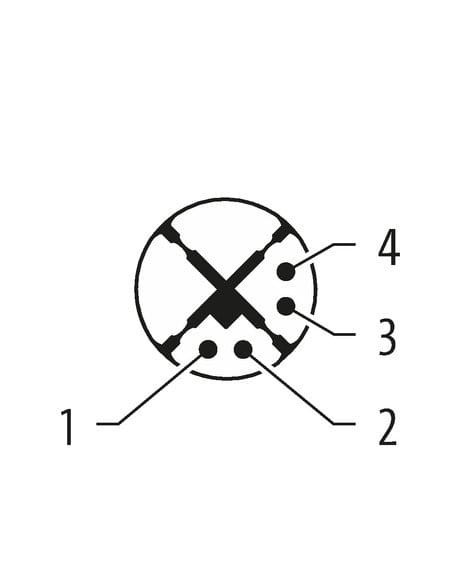

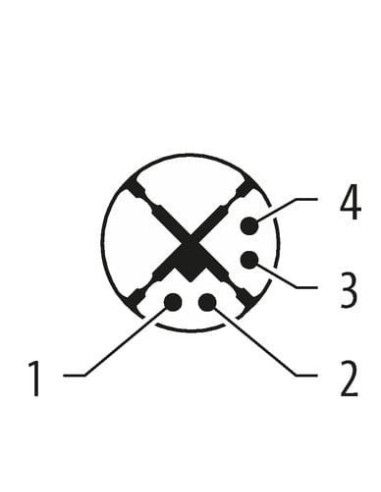

Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 585 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 68,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 85 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3,5 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
Kabel M12 męski 0° X-kodowany / D-kodowany ekranowany 8,2 m – Przewód Ethernet przemysłowy CAT5e
Kabel połączeniowy M12 męski 0° X-kodowany / M12 męski 0° D-kodowany z ekranowaniem to profesjonalny przewód przeznaczony do zastosowań w wymagających środowiskach przemysłowych oraz w automatyce. Jego konstrukcja i zgodność z normami Ethernet CAT5e oraz Class D (ISO/IEC 11801) gwarantują niezawodność przesyłu danych do 100 MBit/s.
Możliwości wykorzystania i typowe zastosowania kabli M12 Ethernet
Kabel M12 jest rekomendowany do połączeń urządzeń sieciowych pracujących w systemach komunikacji przemysłowej, takich jak czujniki, siłowniki, sterowniki PLC, rozproszone moduły I/O oraz panele operatorskie, gdzie wymagana jest ochrona przed zakłóceniami elektromagnetycznymi i wysoka odporność mechaniczna. Sprawdza się w:
- Automatyce przemysłowej – łączenie systemów sterowania i przesyłu danych
- Systemach transportu i logistyki – komunikacja maszyn i taśmociągów
- Przemysłowych sieciach Ethernet – szybki, stabilny przesył informacji między urządzeniami
- Robotyce – wymiana sygnałów oraz zasilanie czujników i modułów wykonawczych
- Aplikacjach w trudnych warunkach – dzięki wysokiej klasie szczelności IP65, IP66K, IP67
Najważniejsze zalety kabla połączeniowego M12 X-kodowanego i D-kodowanego
- Ekranowany przewód Ethernet – wysokiej jakości oplot miedziany zapewnia ochronę przed zakłóceniami elektromagnetycznymi
- Wytrzymała obudowa z PUR – odporny na ścieranie, oleje i szerokie spektrum chemikaliów
- Zakres temperatur roboczych: od -40°C do +80°C (stała instalacja), co umożliwia pracę w skrajnych warunkach środowiskowych
- Połączenia męskie proste – szybki i pewny montaż dzięki trwałemu gwintowi M12 x 1
- Kodowanie X i D – kompatybilność z przemysłowymi standardami transmisji danych oraz zasilania
- Przewody o długości 8,2 m – umożliwiają elastyczne prowadzenie instalacji w dużych rozdzielniach i maszynach
- Klasa ochrony IP65, IP66K, IP67 – wysoka odporność na pył i wodę, także pod ciśnieniem
- Pozłacane styki – długotrwała niezawodność i odporność na korozję
- Skrętka miedziana, przewody typu AWG24 – optymalna jakość transmisji sygnałów
- Kabel ognioodporny – spełnia normy UL 1581 oraz IEC 60332-2-2

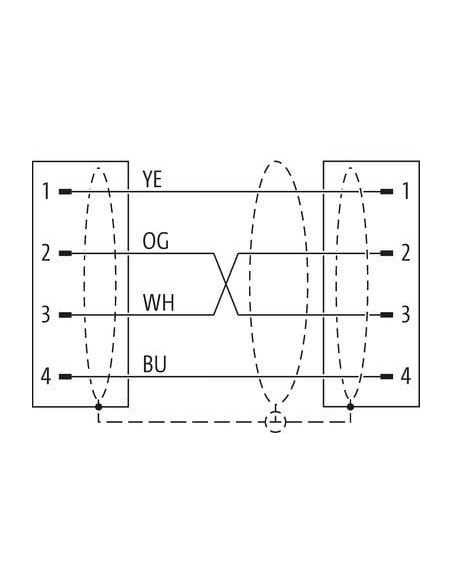

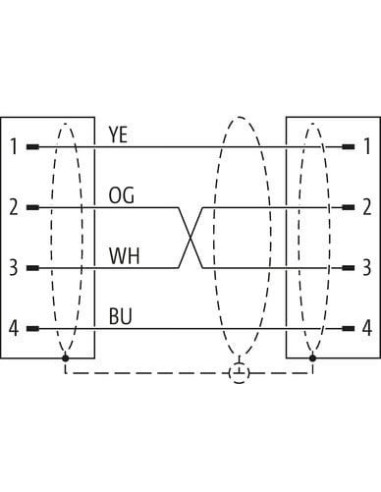

Budowa i schemat połączeń przemysłowego kabla M12
Przewód wyposażony w 4 żyły (biały, żółty, niebieski, pomarańczowy) z rdzeniem gwiaździstym (star-twisted) dla stabilnej transmisji oraz dodatkowym ekranowaniem (oplot miedziany ocynowany oraz folia). Zastosowanie bezhalogenowej, bezołowiowej izolacji PE oraz powłoki o podwyższonej odporności mechanicznej czyni kabel bezpiecznym i trwałym wyborem do długotrwałej eksploatacji.
Konstrukcja z opaską kodującą ułatwia szybki, bezbłędny montaż oraz minimalizuje ryzyko przypadkowego wypięcia kabli pod wpływem wibracji.
Szczegóły montażu i warunki eksploatacji
Kabel M12 X-code / D-code może być montowany jako stały lub ruchomy element instalacji. Przy zginaniu i prowadzeniu przewodu należy pamiętać o:
- Minimalnym promieniu gięcia: 5-krotność średnicy zewnętrznej (instalacja stała) oraz 12-krotność (praca ruchoma)
- Wysokiej wytrzymałości na cykle zginania – przewód nadaje się do pracy w łańcuchach kablowych (C-track)
- Zabezpieczeniu przed obciążeniami mechanicznymi – zaleca się stosowanie opasek kablowych
- Stosowaniu w miejscach o wysokim stopniu zanieczyszczenia (stopień ochrony 3 według IEC 60664-1)
Wytrzymałość i bezpieczeństwo w środowisku przemysłowym
Wszystkie elementy przewodu – od cynkowego odlewu ciśnieniowego z powłoką niklowaną, przez powłokę PUR, po wewnętrzną strukturę kabla – zostały zaprojektowane z myślą o maksymalnej trwałości oraz kompatybilności z agresywnymi mediami przemysłowymi. Przewód spełnia wymagania certyfikatów cURus oraz europejskich norm produktowych.
