Ethernet CAT5
Męski 90° – męski 90°
M12 – M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 793 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % MHz |
| Electrical resistance line constant wire | 59,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli skręcania | 4 Mio. |
| Skręcanie | ± 180 °/m |

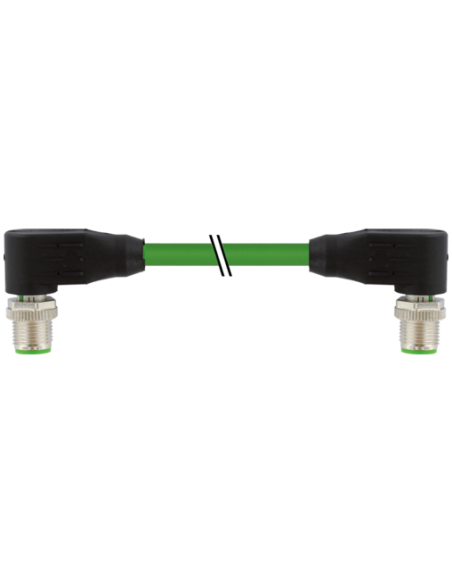

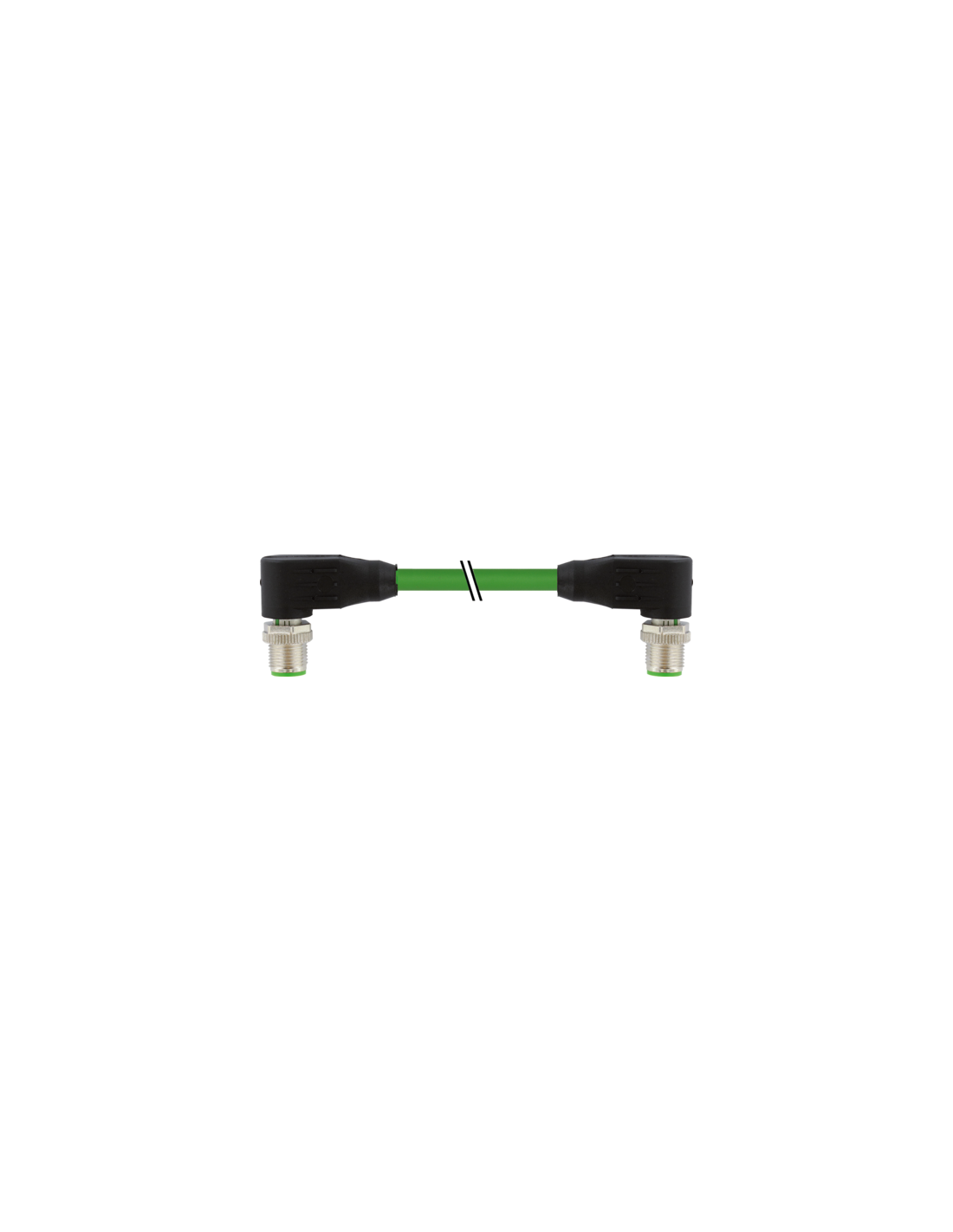

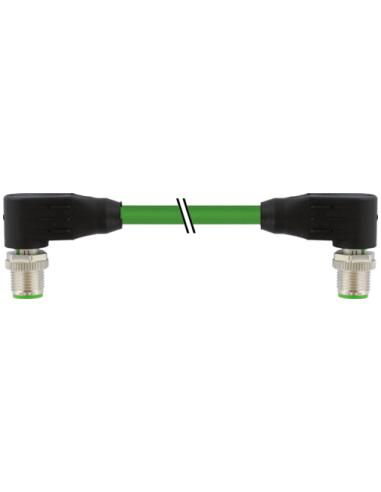

Kabel Ethernet M12 męski 90° – M12 męski 90°, 4-pinowy, ekranowany PUR 0,6 m – zastosowania przemysłowe
M12 Ethernet męski 90° / męski 90° CAT5 o długości 0,6 m to specjalistyczny kabel połączeniowy, stworzony z myślą o wymagających aplikacjach przemysłowych. Jego konstrukcja zapewnia pewność połączenia oraz odporność na działanie czynników zewnętrznych, typowych dla środowisk automatyki przemysłowej, robotyki i systemów sterowania maszynami.
Wytrzymała konstrukcja – ochrona przed czynnikami zewnętrznymi
Kabel wykonany z wysokiej jakości PUR (poliuretan) gwarantuje bardzo dobrą odporność chemiczną, odporność na oleje oraz wytrzymałość mechaniczną. Wtyki M12 z kodowaniem D w wersji ekranowanej dodatkowo zabezpieczają transmisję danych przed zakłóceniami elektromagnetycznymi. Zastosowanie konstrukcji ekranowanej (oplot miedziany, ocynowany) o pokryciu 85% umożliwia bezpieczną i niezawodną transmisję sygnałów nawet w otoczeniu silnych zakłóceń.
Bezpieczna transmisja danych – standardy i szybkość przesyłania
Kabel M12 Ethernet CAT5 pozwala na transmisję danych z prędkością do 100 Mbit/s w pełnym dupleksie, zgodnie ze standardami CAT5, Class D (ISO/IEC 11801:2002, EN 50173-1). Konstrukcja 4-żyłowa oraz precyzyjne rozmieszczenie przewodów (biały, żółty, niebieski, pomarańczowy) umożliwiają wykorzystanie go w magistralach przemysłowych i systemach sieciowych.
Zastosowanie kabla M12 Ethernet 90° – typowe aplikacje
- Automatyka przemysłowa – łączenie czujników, sterowników i elementów wykonawczych w szafach sterowniczych oraz liniach produkcyjnych
- Robotyka – połączenia sieciowe w ciasnych przestrzeniach dzięki złączom kątowym 90°
- Systemy transportowe i logistyczne – bezpieczne łączenie urządzeń komunikujących się przez Ethernet
- Maszyny i urządzenia – zastosowanie w miejscach narażonych na drgania i ruch dzięki wysokiej odporności oraz zabezpieczeniom przeciwpoślizgowym
Zalety kabla M12 Ethernet męski 90° / męski 90°
- Wysoki stopień ochrony: IP65, IP66K, IP67 – praca w trudnych warunkach przemysłowych
- Elastyczna i wytrzymała powłoka PUR – odporność na ścieranie, oleje, chemikalia oraz promieniowanie UV
- Kodowanie D zgodnie z normą DIN EN 61076-2-101 – kompatybilność z typowymi urządzeniami przemysłowymi
- Kątowe złącza 90° – łatwe prowadzenie przewodów w ograniczonych przestrzeniach i szafach sterowniczych
- Bezhalogenowa i bezołowiowa konstrukcja – spełnia aktualne wymagania dotyczące ochrony środowiska i bezpieczeństwa
Kabel M12 Ethernet do zastosowań w automatyce i sieciach przemysłowych – niezawodność i bezpieczeństwo
Męski kabel M12 90° – męski M12 90° Ethernet to rozwiązanie dedykowane aplikacjom wymagającym niezawodnej transmisji sygnału oraz odporności na zakłócenia i agresywne media. Sprawdza się zarówno w stacjonarnych, jak i ruchomych instalacjach kablowych, zapewniając stabilność połączeń nawet przy dużej liczbie cykli skręcania oraz ruchu. Certyfikaty cURus potwierdzają wysoką jakość wykonania oraz spełnianie międzynarodowych norm bezpieczeństwa.
Specjalne uwagi dotyczące instalacji kabla M12 Ethernet
- Stosować odpowiednią osłonę przed obciążeniami mechanicznymi – np. opaski zaciskowe
- Przestrzegać dopuszczalnych promieni gięcia – aby zachować stopień ochrony IP
- Dostępne inne długości na zamówienie – pozwala na dopasowanie do indywidualnych potrzeb instalacji
