Ethernet CAT5
Inne długości kabli są dostarczane na życzenie.
Ethernet CAT5e
Męski prosty – męski prosty
M12 – RJ45, 8-piny
ekranowany
USA
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Family construction form | RJ45 |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 60 V |
| Napięcie robocze DC | 60 V |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
General data | Cable
| Identyfikacja przewodu | S4W |
| Kolor izolacji | niebieski |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Bandowanie | Foil |
| wire arrangement | (pomarańczowo-białe, pomarańcz), (niebiesko-biały, niebieski), (brązowo-biały, ), (zielono-biały, zielony) |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | HDPE |
| Amount wires | 8 |
| Outer diameter insulation | 1,17 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 76,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 49000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -40 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 1 Mio. @ 25 °C |
| Liczba cykli skręcania | 3 Mio. 25 °C |
| Skręcanie | ± 270 °/m |

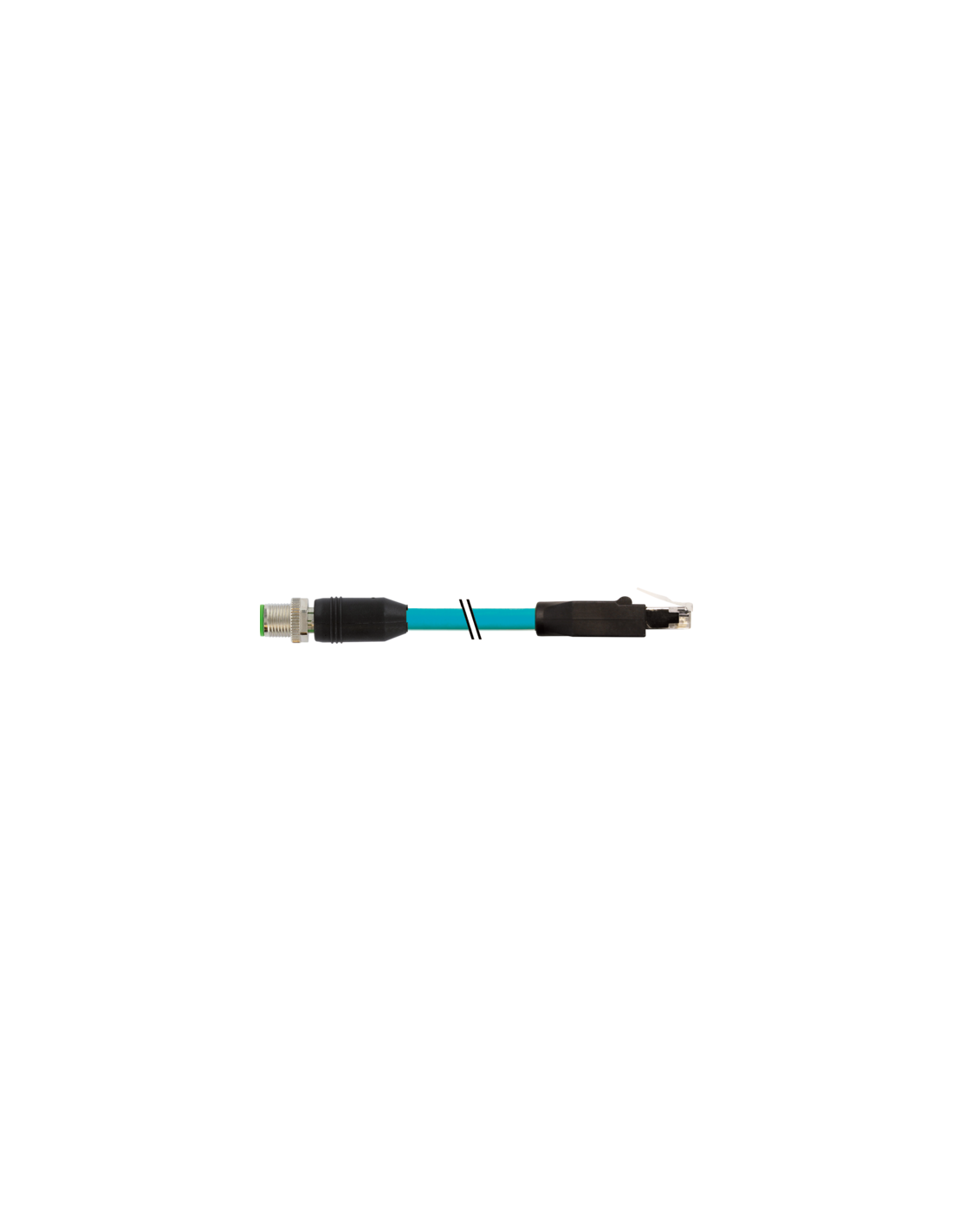

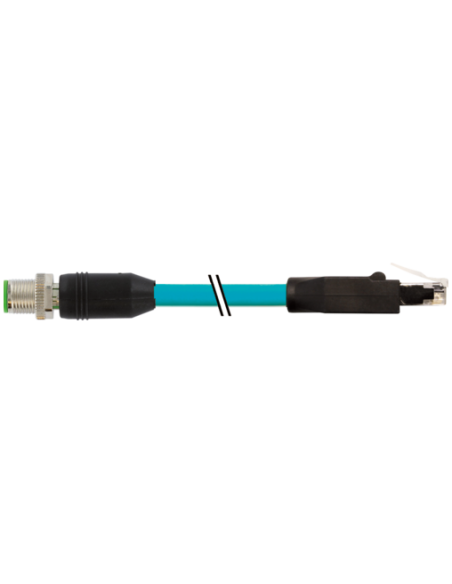

Złącze M12 do RJ45 – 8-pinowe, ekranowane, przewód Ethernet CAT5e 5m
Złącze męskie M12 0° / złącze męskie RJ45 0° ekranowane 8-pinowe Ethernet o długości 5 metrów (kod produktu: 7700-48521-S4W0500) jest profesjonalnym przewodem łączącym, wykorzystywanym w przemysłowych systemach transmisji danych, automatyce przemysłowej oraz sieciach Ethernet. Zastosowanie standardu CAT5e gwarantuje wysoką wydajność transmisji do 100 Mbit/s oraz zgodność z normami ISO/IEC 11801:2002 (klasa D) oraz EN 50173-1.
Najważniejsze cechy kabla M12 – RJ45 do zastosowań przemysłowych
- Profesjonalne złącza: Męski prosty M12 oraz męski prosty RJ45 z ekranowaniem i 8-pinowym układem umożliwiają łatwe połączenie urządzeń automatyki przemysłowej i sieci komputerowych.
- Ekranowanie przewodu: Zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe w wymagających warunkach przemysłowych.
- Wysoka odporność mechaniczna i chemiczna: Obudowa wykonana z tworzywa sztucznego odpornego na oleje oraz czynniki chemiczne, przewód z wytrzymałym płaszczem TPE – idealny do środowisk przemysłowych.
- Elastyczność i trwałość: Przewód przeznaczony do pracy w zakresie temperatur od -40°C do 80°C, z wysoką odpornością na gięcie i skręcanie – przystosowany również do aplikacji ruchomych (np. w prowadnikach).
- Prosta i niezawodna instalacja: Złącza są zabezpieczone przed obciążeniami mechanicznymi, a konstrukcja minimalizuje ryzyko uszkodzeń podczas układania.
- Certyfikaty jakości: Produkt posiada certyfikat cURus oraz spełnia wymagania norm UL i IEC dotyczące odporności na płomień i substancje chemiczne.
Zastosowania złącza M12 – RJ45 8-pin CAT5e
Przewód Ethernet M12 – RJ45 polecany jest do stosowania w:
- systemach automatyki przemysłowej oraz sterownikach PLC,
- zrobotyzowanych liniach produkcyjnych i maszynach CNC,
- instalacjach przemysłowych wymagających niezawodnej komunikacji Ethernet,
- połączeniach szaf sterowniczych z urządzeniami sieciowymi,
- systemach monitoringu i transmisji danych w trudnych warunkach środowiskowych.
Budowa i kompatybilność techniczna przewodu M12 – RJ45

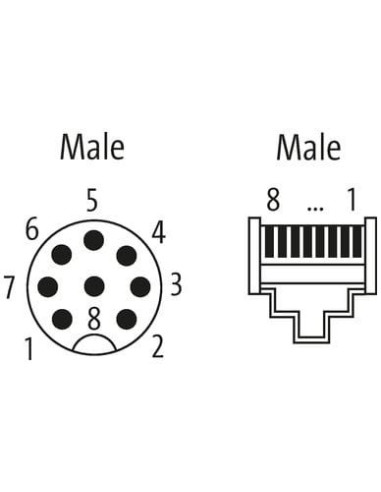

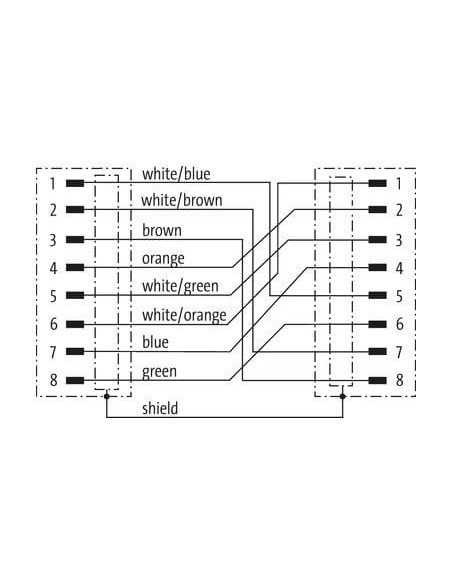

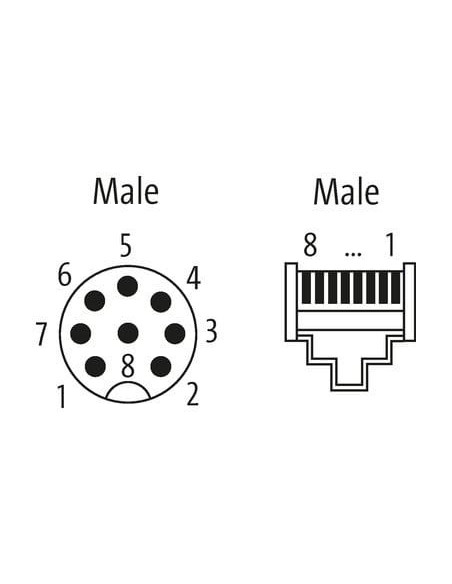

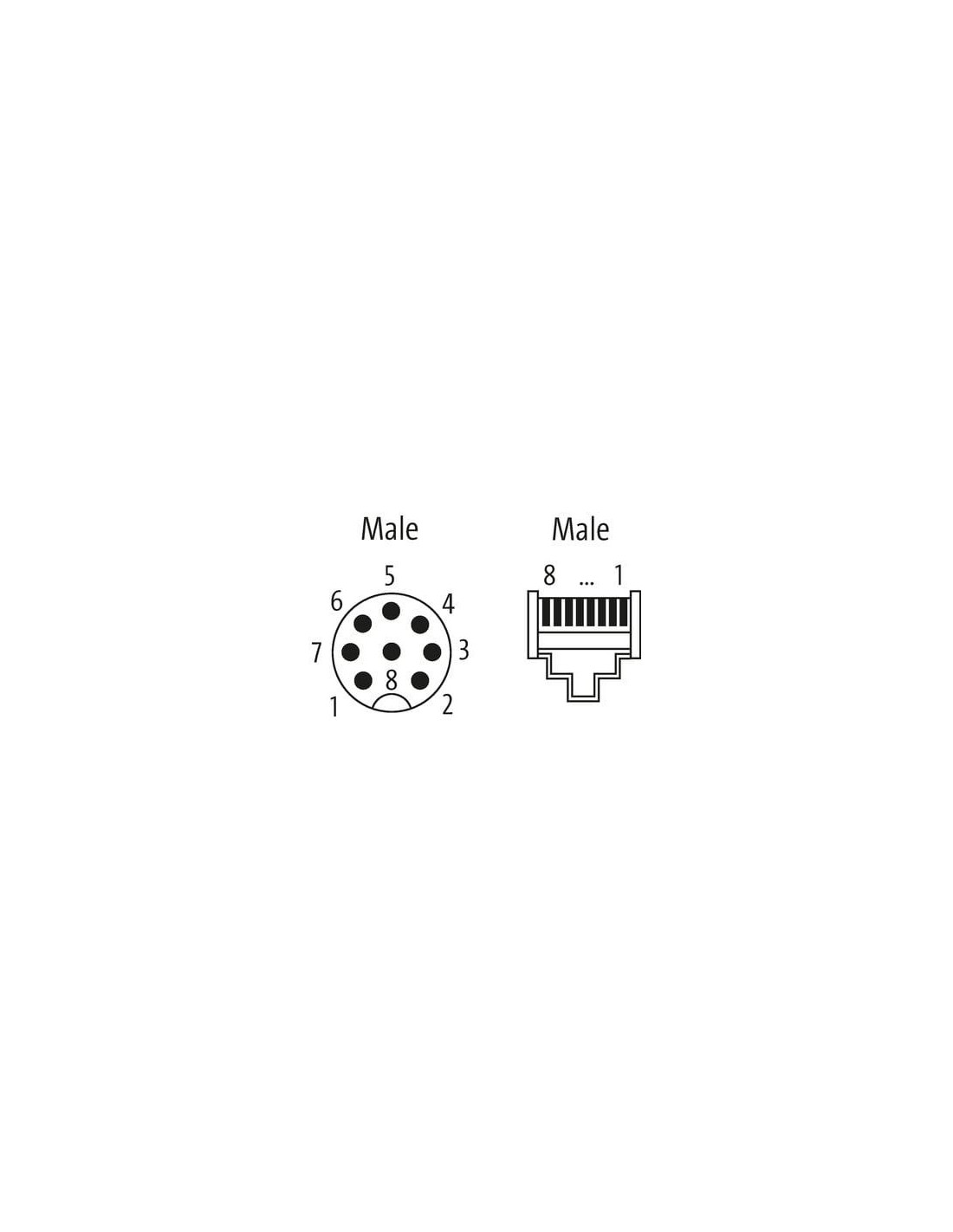

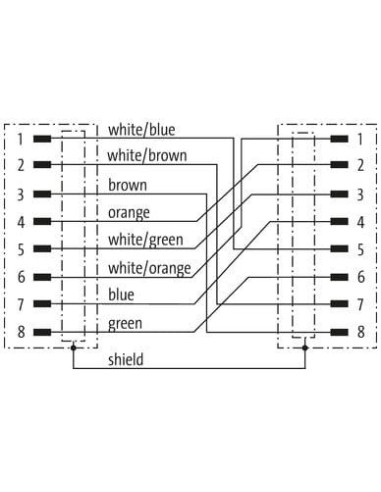

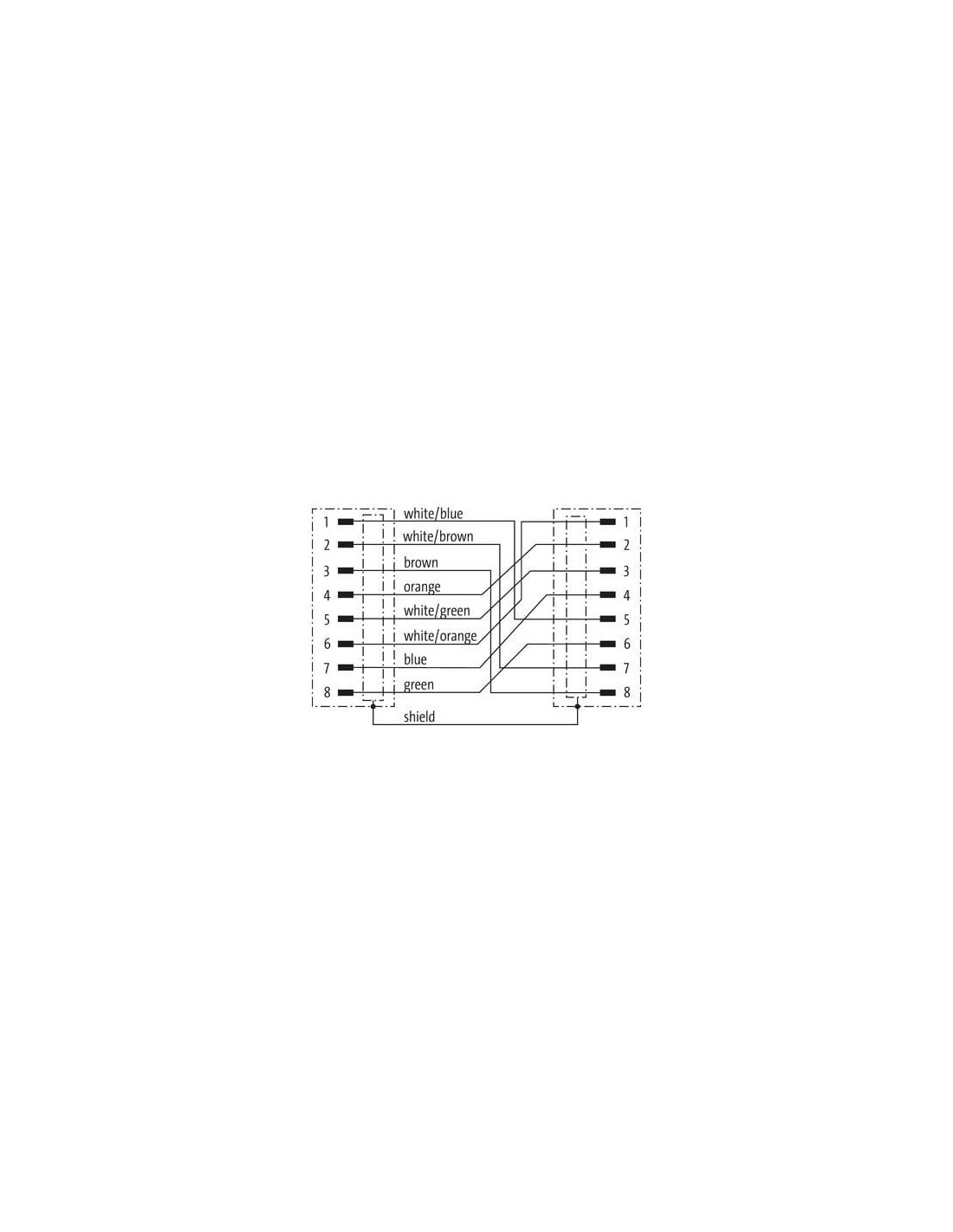

Kabel CAT5e wykonany jest ze skrętki miedzianej ocynowanej, a izolacja przewodów to odporny na starzenie się i uszkodzenia HDPE. Zastosowano 8 żył w układzie 4 par (splotka), ekranowanych folią w celu redukcji zakłóceń. Złącza są kompatybilne z szeroką gamą urządzeń przemysłowych i sieciowych – szczegółowy schemat wyprowadzeń i wymiary znajdują się na załączonych grafikach produktowych.
Zalety zastosowania kabla M12 – RJ45 w sieciach Ethernet
- Wysoka niezawodność transmisji danych nawet w warunkach silnych zakłóceń elektromagnetycznych.
- Uniwersalność i szeroka kompatybilność ze standardami dostępnych urządzeń przemysłowych i sieciowych.
- Odporność na uszkodzenia mechaniczne, płyny i czynniki chemiczne – kabel sprawdzi się w halach przemysłowych, automatyce, produkcji i transporcie.
- Bezpieczna praca w szerokim zakresie temperatur oraz duża liczba cykli gięcia i skręcania, co czyni go idealnym do dynamicznych zastosowań.
Podsumowanie – przewód Ethernet M12 – RJ45 CAT5e
Przewód ekranowany Ethernet M12 0° – RJ45 0° (8-pin, 5 m, CAT5e) stanowi profesjonalne i niezawodne rozwiązanie do przemysłowej transmisji danych, integracji sterowania oraz sieci Ethernet. Wysokiej jakości materiały, certyfikaty, odporność na zakłócenia oraz szeroki zakres dopuszczalnych warunków pracy czynią ten przewód uniwersalnym wyborem dla najbardziej wymagających środowisk przemysłowych.
