Ethernet
Męski prosty – męski prosty

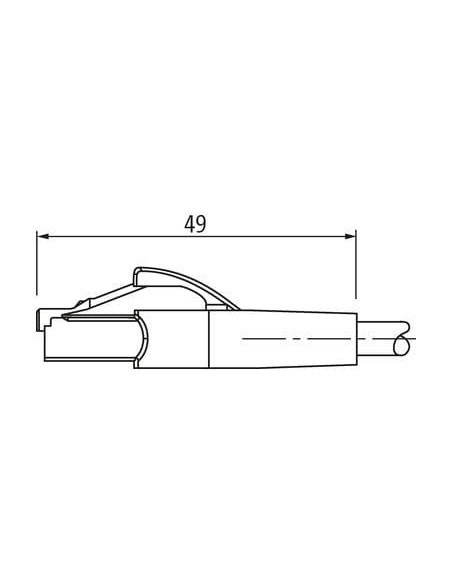

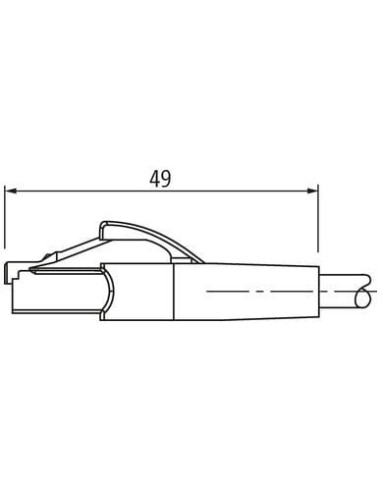

RJ45 – RJ45, 8-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,5 m |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Typ montażu | włożone |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor RJ45 męski – kabel sieciowy Gigabit, ekranowany, 0,5 m
Konektor RJ45 męski prosty do RJ45 męski prosty to wysokiej jakości kabel sieciowy przeznaczony do transmisji danych na najwyższym poziomie, zgodny ze standardem Gigabit Ethernet (Cat6, Class EA). Wersja o długości 0,5 m umożliwia efektywne połączenie urządzeń w instalacji przemysłowej oraz biurowej. Zastosowanie dwóch identycznych, prostych wtyków RJ45 pozwala na uniwersalne wykorzystanie w typowych rozwiązaniach sieciowych.
Zastosowania kabla RJ45 – sieć komputerowa, automatyka, przemysł
Kabel sieciowy RJ45 znajduje szerokie zastosowanie w transmisji danych w sieciach lokalnych LAN, systemach automatyki przemysłowej, serwerowniach oraz przy łączeniu urządzeń multimedialnych. Dedykowany do systemów, w których liczy się niezawodność sygnału, wysoka prędkość transmisji (do 10 Gbit/s) oraz odporność na zakłócenia elektromagnetyczne dzięki pełnemu ekranowaniu.
- Tworzenie połączeń sieciowych w biurach, magazynach i zakładach produkcyjnych
- Podłączanie urządzeń sieciowych takich jak komputery, switche, routery i serwery
- Systemy monitoringu IP, automatyka oraz przemysł 4.0
- Montaż w szafach rackowych, panelach krosowych oraz instalacjach podłogowych
Wytrzymała konstrukcja i ochrona połączeń sieciowych
Izolacja kabla wykonana z wysokiej jakości PUR (poliuretan) zapewnia doskonałą odporność chemiczną, na oleje oraz płomień, co czyni przewód idealnym do pracy w trudnych warunkach przemysłowych. Stopień ochrony IP20 oraz wytrzymałość na działanie temperatur w zakresie od -40°C do 80°C (dla przewodu) gwarantują długą żywotność i niezawodność działania.
Ekranowanie całego przewodu oraz każdej pary żył chroni transmisję przed zakłóceniami zewnętrznymi, zapewniając stabilność nawet przy dużych prędkościach przesyłu danych.
Przemyślane rozwiązania techniczne kabla sieciowego RJ45
Konektory zabezpieczone są blokadą zatrzaskową, co ułatwia szybkie i trwałe podłączenie. Przewód z ośmioma żyłami (8P8C) i przekrojem 26 AWG jest zgodny z typowymi normami okablowania. Budowa oparta na skrętce miedzianej poprawia integralność sygnału, a zielona izolacja umożliwia wyraźną identyfikację przewodu.
Najważniejsze cechy konektora RJ45 – podsumowanie
- Standard transmisji: CAT6, do 10 Gbit/s
- Konektor RJ45 męski – RJ45 męski, ułożenie proste, ekranowany
- Długość: 0,5 m, kolor izolacji: zielony
- Osiem pinów, pełna kompatybilność ze standardami sieciowymi
- Materiał: PUR oraz miedź, ekranowanie oplotem miedzianym cynowanym
- Stopień ochrony: IP20, odporność na warunki przemysłowe
Sprawdzony wybór do budowy stabilnej infrastruktury sieciowej wymagającej niezawodności i wysokiej wydajności transmisji danych.
