Ethernet CAT5
Męski 90° – męski 90°
M12 – M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |

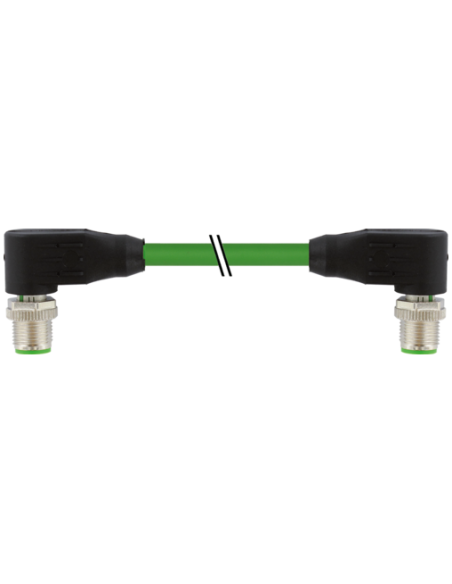

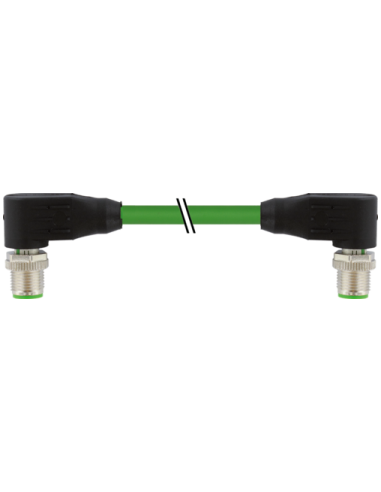

Konektor M12 męski kątowy – Ethernet, kodowanie D, 1,5 m – 7000-44561-7940150
Konektor M12 męski kątowy, oznaczony kodem 7000-44561-7940150, to profesjonalny przewód sieciowy Ethernet klasy CAT5, przeznaczony do wymagających zastosowań w przemyśle. Złącza kątowe po obu stronach przewodu umożliwiają wygodne podłączanie w ograniczonych przestrzeniach, zapewniając jednocześnie odporność na czynniki zewnętrzne oraz wysokie parametry transmisji danych.
Przewód Ethernet M12 kątowy – kluczowe cechy
- Dwustronne męskie złącza M12 z kodowaniem D, 4 piny, umożliwiające stabilne połączenie urządzeń przemysłowych
- Kątowa konstrukcja wtyków – idealna do montażu w trudno dostępnych miejscach
- Standard Ethernet CAT5 – obsługa transmisji z prędkością do 100 Mbit/s (Full Duplex)
- Ekranowany przewód – skuteczna ochrona przed zakłóceniami elektromagnetycznymi
- Długość kabla: 1,5 metra
- Przewód o wysokiej odporności chemicznej i na oleje (płaszcz PUR)
- Stopień ochrony IP65, IP66K, IP67 – zapewnia odporność na kurz, wodę i agresywne warunki zewnętrzne
- Zakres temperatur pracy: od -25°C do 85°C (przewód -40°C do 80°C w warunkach stałych, do 70°C w ruchu)
- Przewód ekranowany w kolorze zielonym, żyły: biały, żółty, niebieski, pomarańczowy
Zastosowanie konektora M12 męskiego kątowego w automatyce przemysłowej
Konektor M12 Ethernet D-coded znajduje szerokie zastosowanie w aplikacjach automatyki przemysłowej, systemach sieciowych maszyn oraz instalacjach wymagających stabilnej i szybkiej transmisji danych Ethernet w trudnych warunkach środowiskowych. Dedykowany jest do:
- Połączeń w rozdzielniach i szafach sterowniczych
- Przemysłowych sieci Ethernet typu Profinet, EtherCAT, Modbus TCP
- Maszyn i urządzeń narażonych na działanie pyłu, wody, oleju oraz substancji chemicznych
- Instalacji, w których konieczne jest zachowanie wysokiej klasy szczelności oraz odporności na wibracje i wstrząsy
- Pracy w przemyśle spożywczym, maszynowym, motoryzacyjnym oraz w technologii transportowej
Zalety stosowania męskiego konektora M12 kątowego – pewność i niezawodność połączeń Ethernet
Kątowe złącza M12 gwarantują szybki i bezproblemowy montaż, nawet w najbardziej wymagających lokalizacjach. Ich budowa zapewnia odporność na drgania i szkodliwe czynniki środowiskowe. Przewód spełnia rygorystyczne normy przemysłowe i gwarantuje stabilną transmisję danych, nawet przy długości do 100 metrów.
Certyfikaty cURus oraz zgodność z DIN EN 61076-2-101 zapewniają bezpieczeństwo użytkowania oraz uniwersalność zastosowania w nowoczesnych instalacjach przemysłowych.
Konektor M12 męski kątowy Ethernet jest niezawodnym rozwiązaniem dla wymagających aplikacji, które potrzebują trwałego i bezpiecznego połączenia sieciowego w warunkach przemysłowych.
