Męski prosty – męski prosty

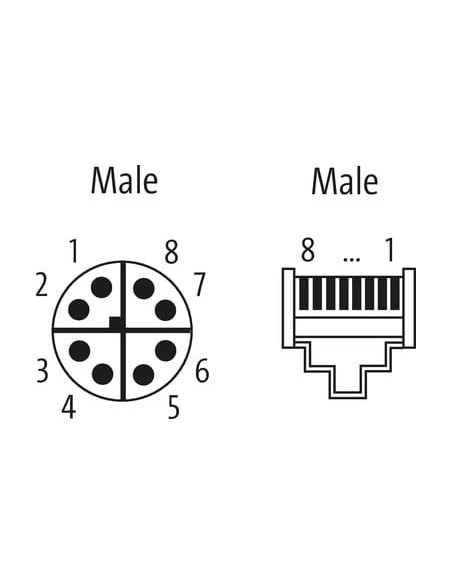

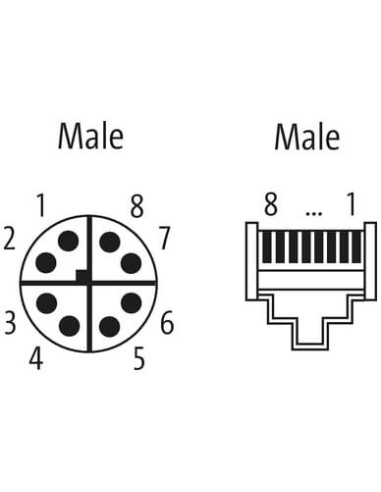

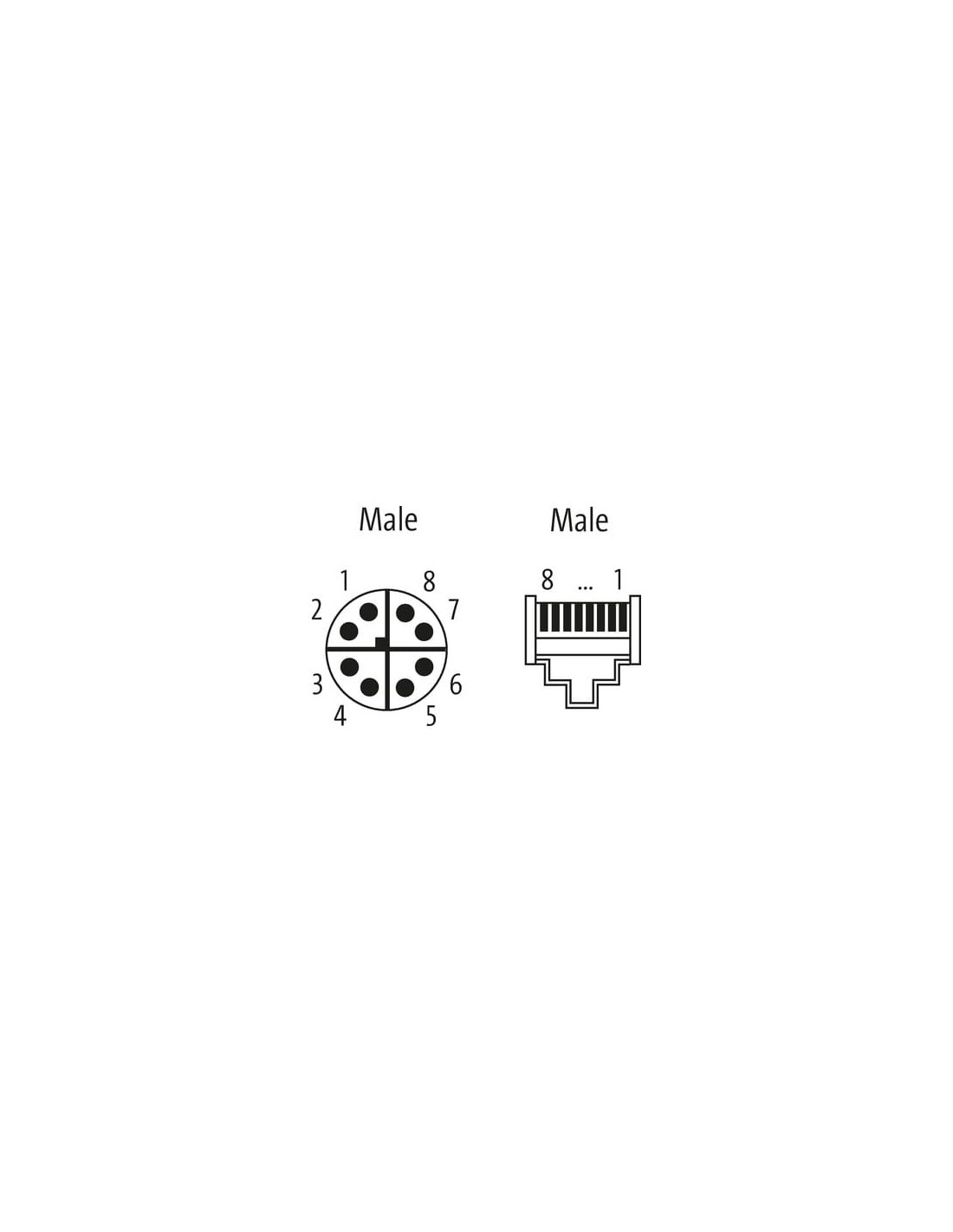

M12 – RJ45, 8-piny
Kodowanie X
ekranowany
Produkt spełnia wymagania wg UN/ECE R118
Ethernet CAT6A
Właściwości transmisyjne przy transmisji kanałowej do 50 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | kątowy |
| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Gender | male |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-109 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10 GBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

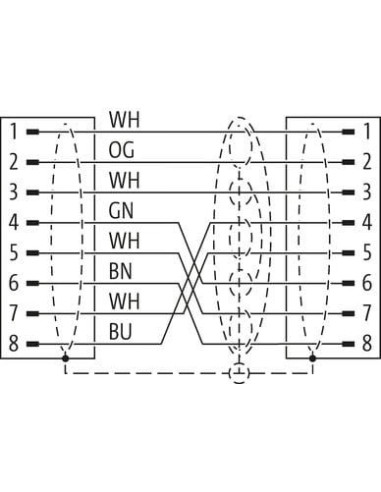

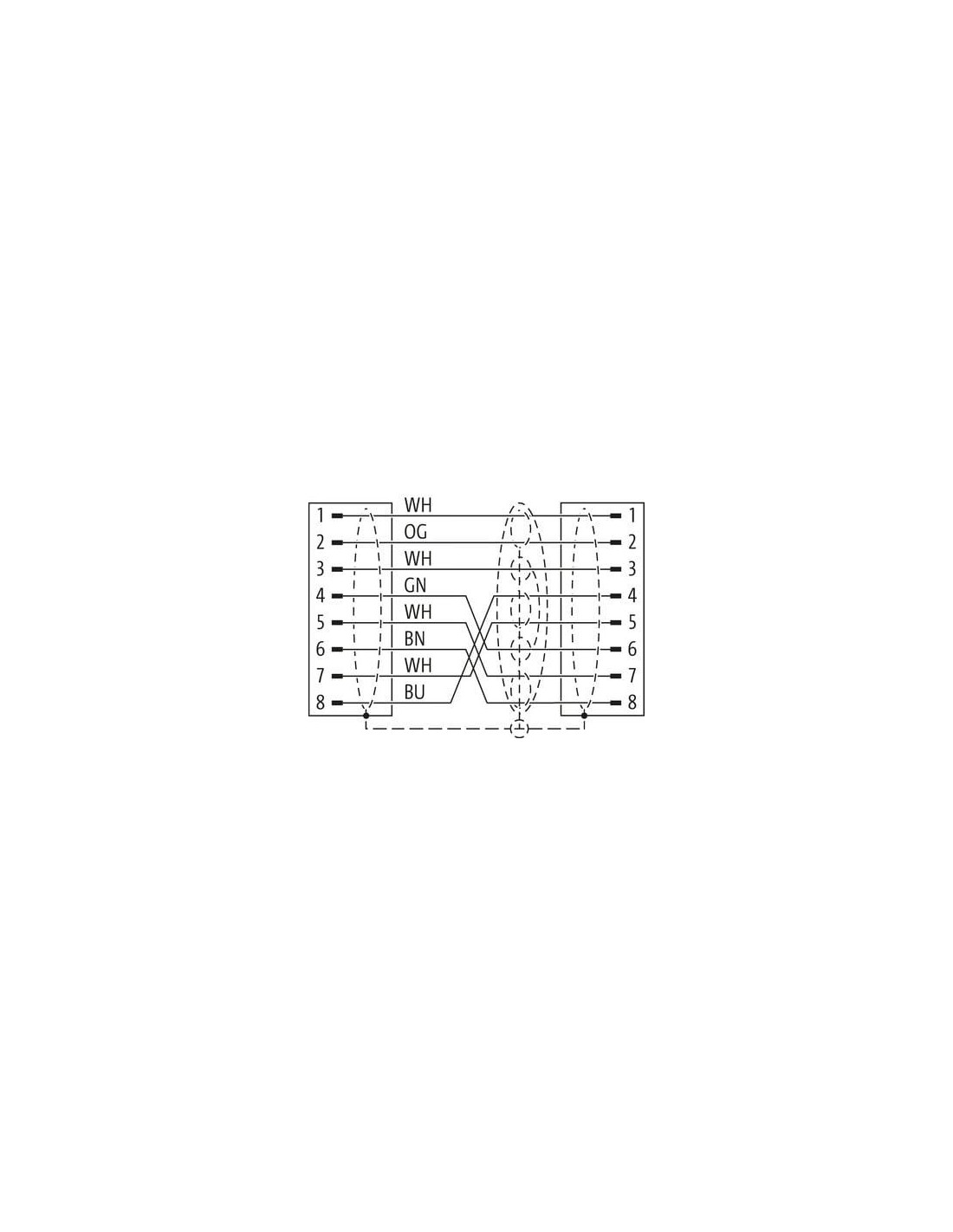

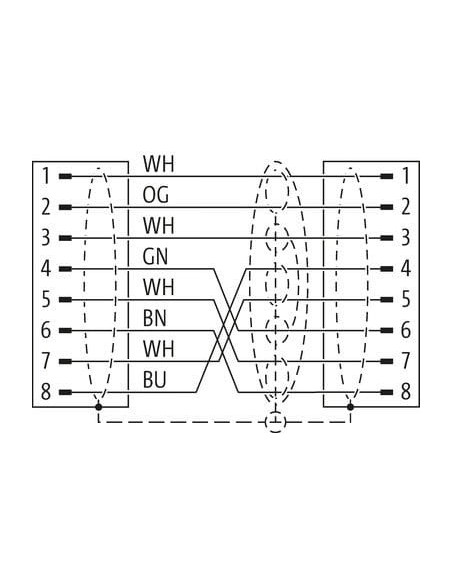

| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
General data | Cable
| Identyfikacja przewodu | 790 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 4 |
| Stranding | 2 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 4 Splotki twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 65 % |
| Bandowanie | Foil |
| wire arrangement | (biały, pomarańcz), (biały, niebieski), (biały, ), (biały, zielony) |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 6,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 8 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 26 AWG |
| Conductor crosssection (wire) | 26 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 125 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 140 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 44000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor M12 kątowy X-coding do RJ45 prosty – Kabel Ethernet przemysłowy Gigabit CAT6A 5m
Konektor M12 męski, kątowy X-coding na RJ45 męski, prosty to specjalistyczny przewód przeznaczony do połączeń sieciowych w wymagających warunkach przemysłowych. Kabel o długości 5 metrów umożliwia niezawodne połączenie między urządzeniami przemysłowymi wyposażonymi w złącze M12 X-kodowane oraz standardowymi urządzeniami sieciowymi z gniazdem RJ45.
Przemysłowe połączenie sieciowe dla technologii Ethernet
Przewód M12 X-coding do RJ45 został zaprojektowany do transmisji danych zgodnych ze standardem Ethernet CAT6A, umożliwiając przesył danych z prędkością do 10 Gbit/s. Doskonale sprawdza się w zastosowaniach przemysłowych, gdzie niezbędna jest odporność na zakłócenia elektromagnetyczne, wstrząsy oraz niekorzystne warunki środowiskowe.
- Wysoka prędkość transmisji danych – kabel obsługuje standard CAT6A (Class EA, do 10 Gbit/s)
- Złącze M12 X-kodowane – dedykowane do przemysłowych aplikacji Ethernet
- Kątowe wyjście M12 – umożliwia montaż w miejscach o ograniczonej przestrzeni
- Solidne wykonanie – wysokiej jakości materiały zapewniają odporność chemiczną i na oleje, a także szczelność (IP67 dla części M12, IP20 dla RJ45)
- Wytrzymałość mechaniczna – zabezpieczenie przed wstrząsami i trwałe mocowanie
- Powłoka i ekranowanie – kabel ekranowany z oplotem z ocynowanej miedzi, odporny na zakłócenia EMI
- Odporność na czynniki środowiskowe – zakres temperatur pracy od -25°C do +85°C, płaszcz PUR bezhalogenowy
- Spełnia wymagania norm – m.in.: UN/ECE R118, DIN EN 61076-2-109 (M12)
Możliwości wykorzystania i główne zastosowania
Przewód M12 X-coding do RJ45 znajduje zastosowanie przede wszystkim w automatyce przemysłowej, robotyce, systemach transportu, maszynach produkcyjnych oraz infrastrukturze przemysłowych sieci Ethernet. Gwarantuje stabilność transmisji nawet w środowiskach o wysokim poziomie zakłóceń oraz podwyższonych wymaganiach wytrzymałościowych.
- Podłączanie czujników, urządzeń sterujących oraz innych modułów z wyjściem M12 do infrastruktury Ethernet
- Zastosowania w przemyśle samochodowym, spożywczym, logistycznym, energetycznym
- Integracja maszyn i linii produkcyjnych z siecią IT
- Pewne połączenia w aplikacjach wymagających pracy w warunkach wibracji, zapylenia czy wilgoci
Zalety produktu
- Wysoka niezawodność transmisji danych w trudnych warunkach
- Odporny na oleje, chemikalia i uszkodzenia mechaniczne
- Odporność na płomień (IEC 60332-2-2, UL 1581)
- Szybki i wygodny montaż dzięki złączom wtykowym i predefiniowanym długościom
- Kompatybilność z szeroką gamą urządzeń przemysłowych
Dla kogo przeznaczony?
Przewód M12 męski kątowy X-coding – RJ45 męski to doskonałe rozwiązanie dla integratorów systemów, inżynierów utrzymania ruchu, producentów maszyn oraz serwisantów, którzy cenią sobie szybką instalację, odporność na warunki przemysłowe i niezawodność połączenia Ethernet w nowoczesnych aplikacjach automatyki.
