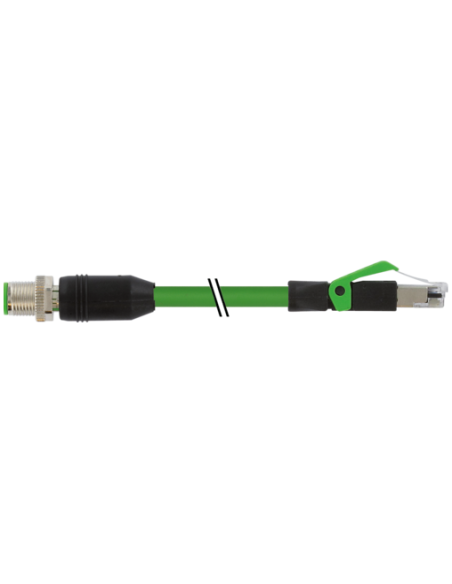

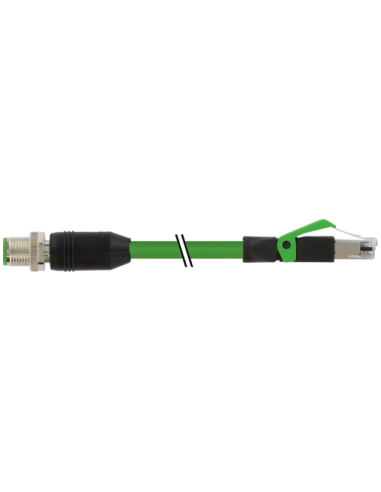

Męski prosty – męski prosty
M12 – RJ45, 4-piny
Kodowanie D
ekranowany
Ethernet CAT5
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | pluggable |
| Family construction form | RJ45 |
| Odejście kablowe | prosty |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP20 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 793 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 69,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % MHz |
| Electrical resistance line constant wire | 59,4 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli skręcania | 4 Mio. |
| Skręcanie | ± 180 °/m |
Kabel połączeniowy M12 do RJ45, oznaczony kodem 7000-44711-7931500, to profesjonalne rozwiązanie przeznaczone do przemysłowych aplikacji sieciowych, gdzie wymagana jest niezawodność, wytrzymałość i odporność na trudne warunki otoczenia. Długość kabla wynosząca 15 metrów umożliwia montaż w rozbudowanych instalacjach automatyki i infrastruktury przemysłowej.
Kabel ekranowany Ethernet M12–RJ45 stanowi kluczowy element połączenia urządzeń sieciowych w automatyce przemysłowej, systemach transmisji danych, robotyce oraz w trudnych warunkach środowiskowych. Stosowany jest m.in. do połączeń:
Kabel M12 męski 0° / RJ45 męski 0° spełnia wymagania kategorii Ethernet CAT5, zapewniając transmisję danych o prędkości do 100 Mbit/s w klasie D według ISO/IEC 11801:2002 (EN 50173-1). Wysoka odporność na czynniki chemiczne oraz oleje, a także stopień ochrony IP67 dla złącza M12 umożliwiają jego zastosowanie w środowiskach narażonych na wilgoć, kurz czy działanie substancji agresywnych.
Dzięki bezhalogenowemu płaszczowi PUR i ekranowaniu typu oplot miedziany (pokryty cyną, 85% pokrycia), przewód jest odporny na zakłócenia elektromagnetyczne oraz uszkodzenia mechaniczne. Odpowiednia giętkość umożliwia montaż także w miejscach narażonych na częste ruchy lub wibracje.
Wybór przewodu M12 / RJ45 CAT5 ekranowanego jest gwarancją stabilności połączenia transmisji danych w aplikacjach przemysłowych. Złącze M12 zapewnia hermetyczność i wytrzymałość mechaniczną, a klasyczne RJ45 gwarantuje pełną kompatybilność z urządzeniami sieciowymi. Trwałość, odporność na czynniki zewnętrzne i długa żywotność pozwalają na wieloletnią eksploatację nawet w bardzo wymagających środowiskach.
Przewód Ethernet o długości 15 m to optymalne rozwiązanie do rozbudowanych instalacji, gdzie wymagane są połączenia na większe dystanse przy zachowaniu wysokiej jakości sygnału.
Posiadane certyfikaty i zgodność z międzynarodowymi standardami gwarantują bezpieczeństwo oraz niezawodność pracy.
