Ethernet CAT5e
Męski prosty – męski 90°
M12 – M12, 4-piny
Ekranowany
z opaską kodującą
Dobra odporność na chemikalia i olej (olejoodporność nie dotyczy stosowania z kablem PVC)
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | prosty |

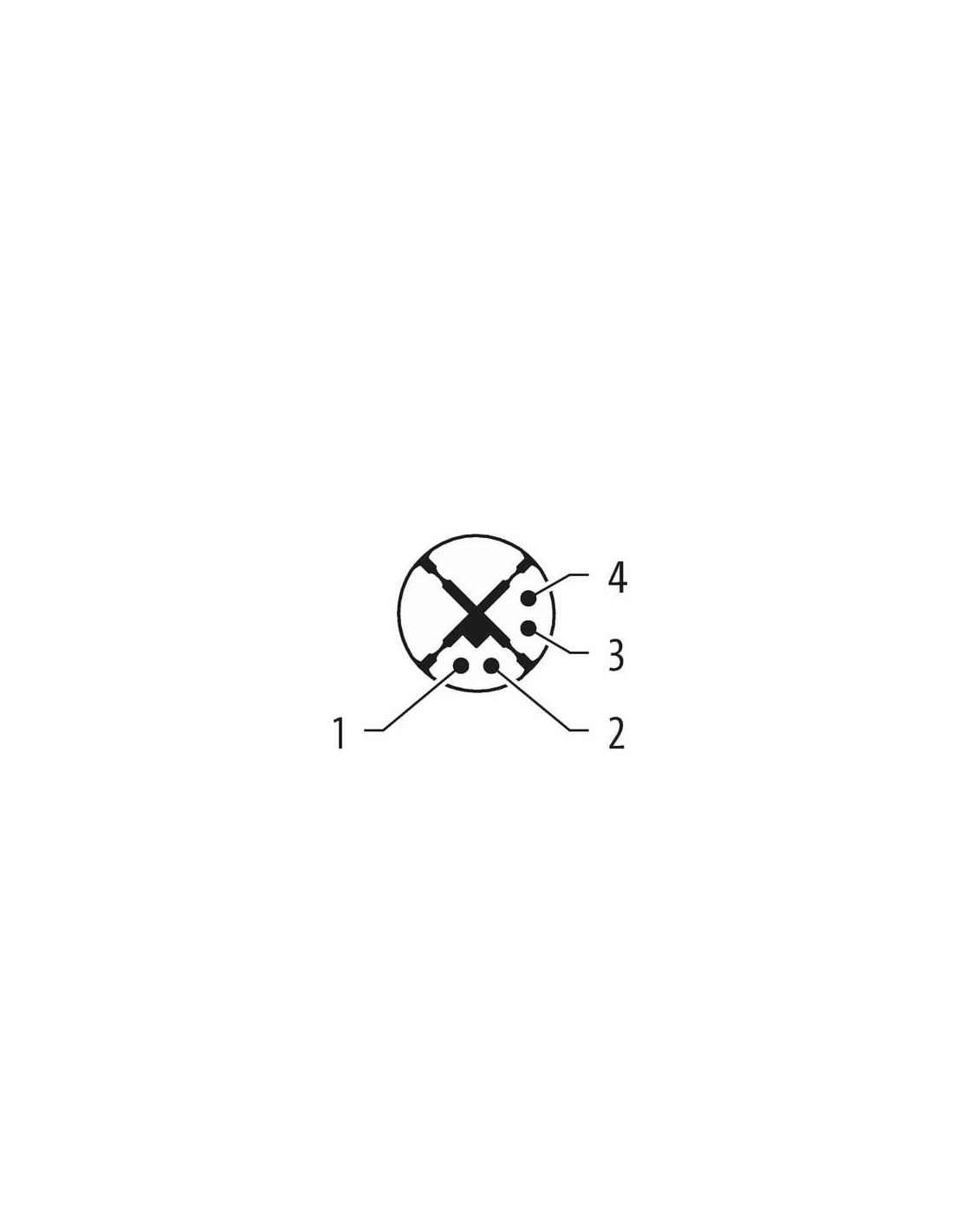

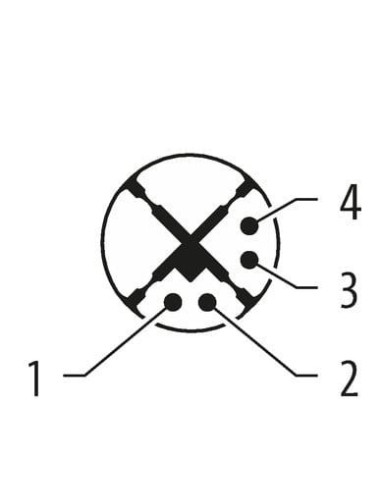

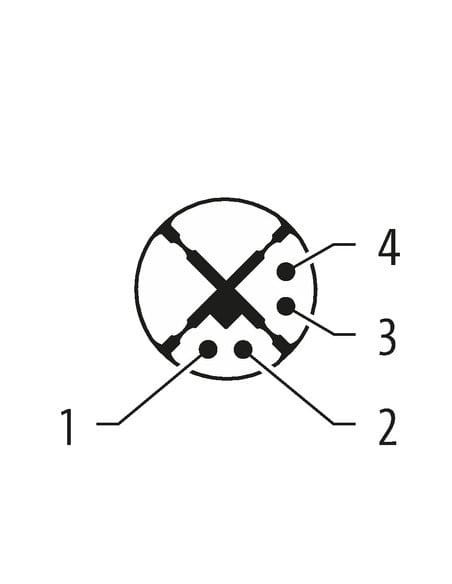

| Kodowanie | X |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | kątowy |

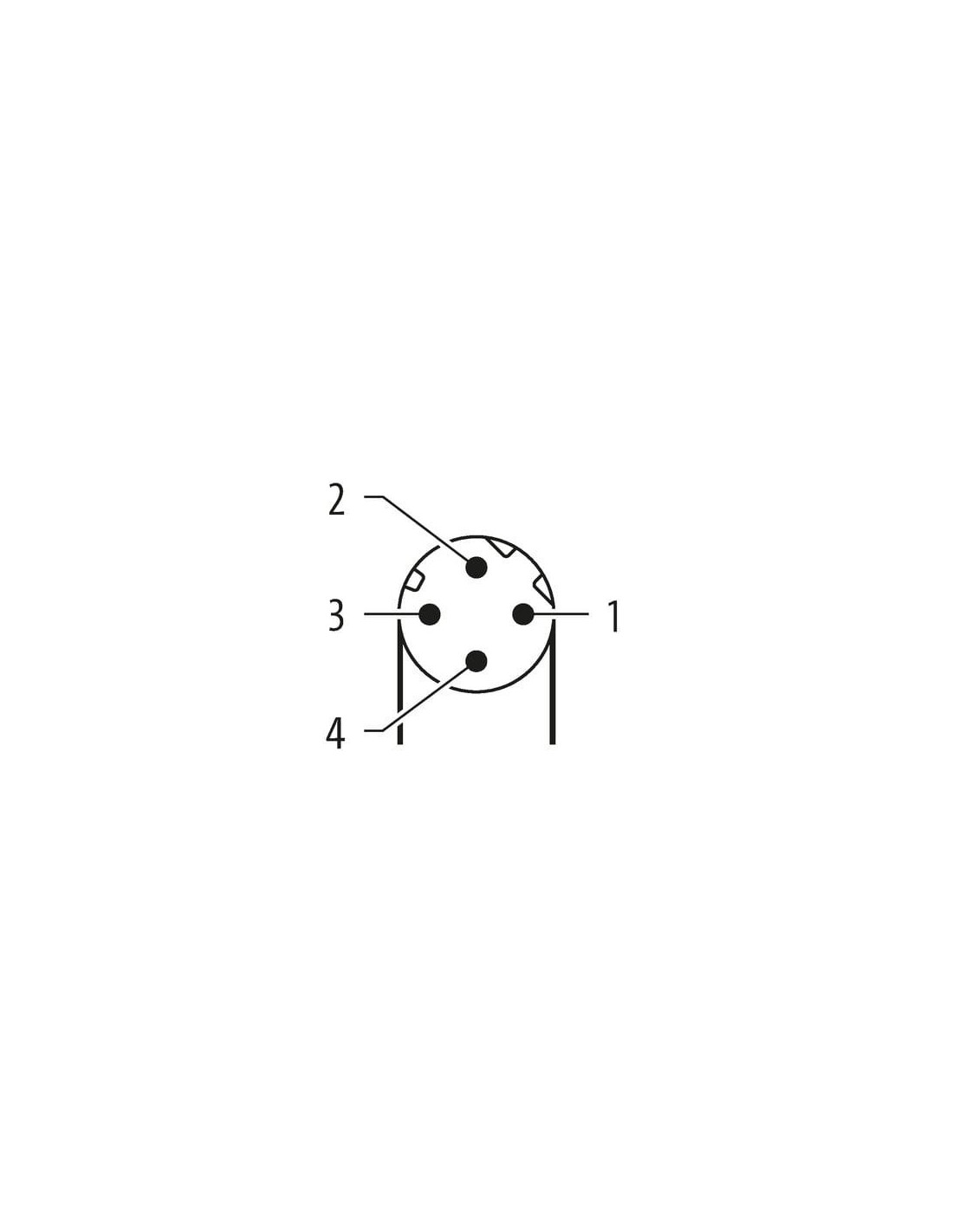

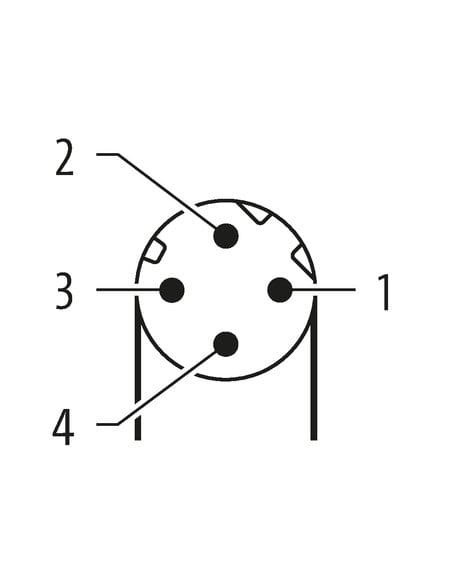

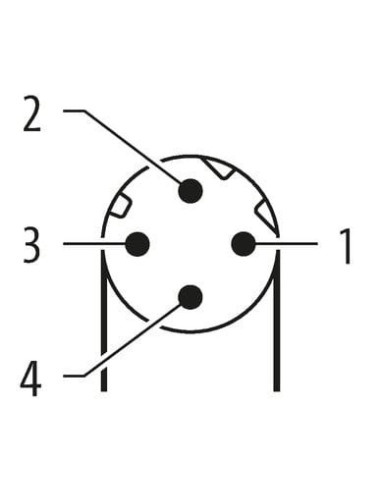

| Kodowanie | D |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-109 (X-Kod.); DIN EN 61076-2-101 (D-Kod.) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 60 V |
| Prąd roboczy maks. | 0,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e, Class D (ISO/IEC 11801) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Układ pinów
| Konfiguracja | częściowo wykorzystane |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

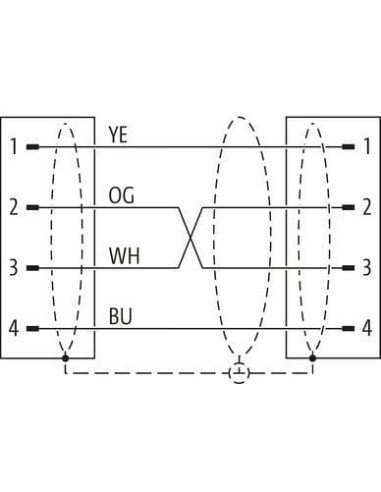

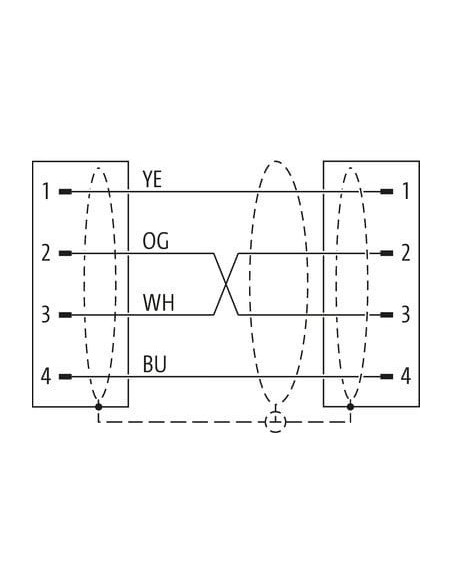

| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 585 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy gwiaździsty twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 68,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | TPE-V |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 24 AWG |
| Conductor crosssection (wire) | 24 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2,4 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 85 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Rezystancja izolacji | 5000 MΩ × km |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3,5 Mio. |
| Dystans (C-track) | 5 m |
| Prędkość ruchu (C-track) | 3,3 m/s |
Kabel Ethernet przemysłowy M12 – M12 ekranowany, kod X/D, kątowy i prosty 4-pinowy PUR – 5 m (kod produktu: 7000-51711-5850500)
Przemysłowy kabel Ethernet M12 to wysokiej jakości rozwiązanie dedykowane niezawodnej transmisji danych w wymagających warunkach przemysłowych. Oferowany przewód charakteryzuje się ekranowaniem oraz wysoką odpornością na zakłócenia elektromagnetyczne, co czyni go idealnym wyborem do instalacji wykorzystujących transmisję Ethernet CAT5e w środowiskach o podwyższonym ryzyku występowania zakłóceń.
Zastosowanie kabla Ethernet M12 4-pinowego
Kable M12 – M12 (prosty oraz kątowy) z kodowaniem X i D są szeroko stosowane w automatyce przemysłowej, systemach sterowania maszyn, liniach produkcyjnych, instalacjach transportowych oraz w aplikacjach wymagających niezawodnej komunikacji sieciowej w trudnych warunkach środowiskowych, w tym w obecności chemikaliów i olejów, a także w miejscach narażonych na wilgoć i zapylenie.
- Automatyka przemysłowa – zapewnia stabilność połączenia sieciowego, np. w szafach sterowniczych czy robotyce.
- Instalacje maszyn i linii produkcyjnych – wysoka odporność mechaniczna i środowiskowa.
- Systemy transportowe i intralogistyka – odporność na drgania oraz ruch kabli (C-track).
- Szybka komunikacja – zgodność z normą CAT5e (prędkość transmisji do 100 Mbit/s).
Najważniejsze cechy i zalety kabla przemysłowego M12 – M12
- Ekranowanie: wysoka odporność na zakłócenia elektromagnetyczne (EMC).
- Budowa: jeden koniec prosty (kod X), drugi kątowy 90° (kod D), co ułatwia montaż w miejscach o ograniczonej przestrzeni.
- Solidna konstrukcja: osłona z wytrzymałego PUR – odporność na ścieranie, oleje, chemikalia, ogień oraz warunki przemysłowe.
- Wysoki stopień ochrony: certyfikaty IP65, IP66K i IP67 gwarantują szczelność oraz odporność na wilgoć i pył.
- Pozłacane styki: niezawodny przesył sygnału przez długie lata eksploatacji.
- Odporność mechaniczna: przeznaczony do ruchomych aplikacji (C-track) – ponad 3,5 miliona cykli gięcia.
- Bezhalogenowa, bezołowiowa konstrukcja: zgodność ze standardami bezpieczeństwa oraz wymogami środowiskowymi.
- Uniwersalne kodowanie:
- Kodowanie X – transmisja danych Ethernet
- Kodowanie D – transmisja danych lub zasilania, wysoka kompatybilność
Parametry użytkowe oraz budowa przewodu M12 M/M 4x0,205 mm² (24AWG)
Długość: 5 m
Liczba żył: 4 (biały, żółty, niebieski, pomarańczowy)
Średnica zewnętrzna kabla: 6 mm
Materiał powłoki: PUR – wysoka elastyczność i odporność na uszkodzenia
Temperatura pracy: od -40°C do +80°C (stała) / od -30°C do +70°C (ruchoma)
Ekranowanie: oplot miedziany, ocynowany (pokrycie 85%) + folia
Łatwość instalacji i trwałość w aplikacjach przemysłowych
Prosty montaż dzięki standardowym złączom M12 x 1, kodowanym według norm DIN EN 61076-2-109/X oraz DIN EN 61076-2-101/D. Solidne połączenia gwintowane gwarantują trwałość oraz odporność na wibracje i uszkodzenia mechaniczne.
- Odpowiedni do zastosowań z dużą ilością cykli zginania (robotyka, dynamiczne prowadzenie przewodów).
- Kątowy wtyk ułatwia instalację w miejscach o ograniczonej przestrzeni.
- Bezpieczne użytkowanie nawet w miejscach o silnym zabrudzeniu i obecności wilgoci.
Typowe obszary zastosowań kabla M12 – M12, CAT5e
- Sensoryka i automatyzacja przemysłowa
- Transmisja sygnałów i zasilania w maszynach produkcyjnych
- Sieci Ethernet przemysłowe, komunikacja między sterownikami PLC a modułami I/O
- Integracja z systemami bezpieczeństwa i systemami wizualizacji
Kabel Ethernet M12 – M12, ekranowany, 4-pinowy, prosty/90° zapewnia nieprzerwaną, stabilną transmisję danych w najbardziej wymagających warunkach. Znakomita odporność na warunki zewnętrzne, chemikalia, oleje, drgania oraz duża elastyczność czynią ten produkt uniwersalnym rozwiązaniem dla współczesnego przemysłu.
