Ethernet CAT5
Męski 90° – żeński proste

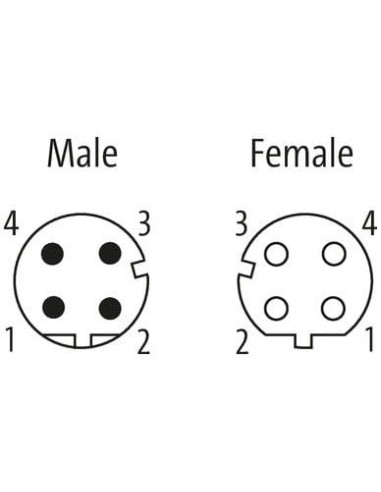

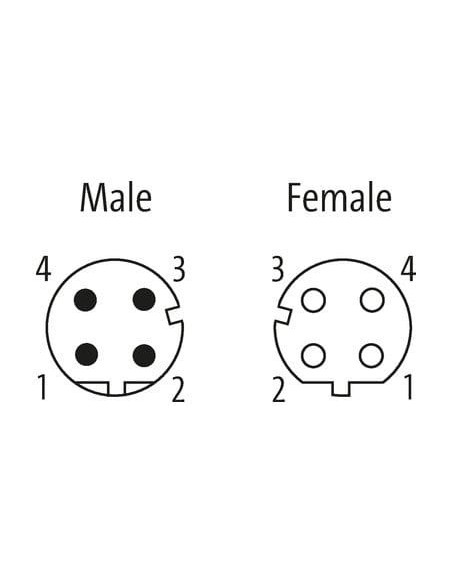

M12 – M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
| Duplex | Full duplex |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Kontur do węża falistego | bez |
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Identyfikacja przewodu | 794 |
| Kolor izolacji | zielony |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires o Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
| Cable weigth | 75,87 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | biały |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,55 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 52000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 6 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
Przewód Ethernet M12 męski 90° / M12 żeński 0° ekranowany to produkt wysokiej jakości, przeznaczony do niezawodnej transmisji danych w środowiskach przemysłowych. Kod produktu: 7000-44581-7941000. Został zbudowany z myślą o zapewnieniu stabilnego i bezpiecznego połączenia w wymagających warunkach eksploatacji.
Złącze M12 z kodowaniem D spełnia normę Ethernet CAT5, oferując szybkość transmisji do 100 Mbit/s oraz obsługę transmisji full duplex. Zaprojektowane do pracy na długościach do 100 m, co gwarantuje uniwersalność zastosowania w automatyce przemysłowej, sieciach przemysłowych i systemach sterowania.
Złącza M12 Ethernet są szeroko wykorzystywane w aplikacjach przemysłowych, gdzie wymagane jest stabilne połączenie odporne na drgania, wibracje oraz szkodliwe czynniki środowiskowe. Produkt doskonale sprawdza się w:

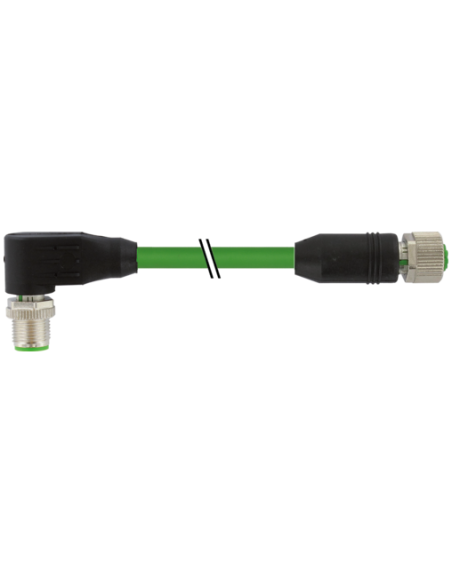

Połączenie M12 męski 90° oraz M12 żeński proste umożliwia wygodne prowadzenie przewodów nawet w miejscach o ograniczonej przestrzeni montażowej. Przewód wykonany jest z zielonego PUR o wysokiej elastyczności, odpornego na oleje, chemikalia oraz działanie promieni UV.
Złącze M12 CAT5 doskonale sprawdza się w trudnych warunkach środowiskowych dzięki powłoce PUR oraz konstrukcji ekranowanej. Przewód może pracować w szerokim zakresie temperatur od -40°C do +80°C (praca stała) oraz -30°C do +70°C (w ruchu). Posiada wysoką odporność na działanie płomieni (UL 1581, IEC 60332-2-2), chemikaliów, olejów i benzyn.
Prawidłowe prowadzenie przewodów wymaga przestrzegania minimalnych promieni gięcia (6 x średnica zewnętrzna przy montażu stałym, 12 x średnica przy pracy w ruchu) oraz odpowiedniego zabezpieczenia przed obciążeniami mechanicznymi, np. poprzez zastosowanie opasek kablowych.
Męski przewód Ethernet M12 90° / żeński przewód M12 0° ekranowany zapewnia wysoką wydajność transmisji danych w sieciach Ethernet stosowanych w nowoczesnych aplikacjach przemysłowych.
