Ethernet CAT5
Męski 90° – męski 90°
M12 – M12, 4-piny
Kodowanie D
ekranowany
Właściwości transmisyjne przy transmisji kanałowej do 100 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | D |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,5 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, żółty, niebieski, pomarańcz |
General data | Cable
| Identyfikacja przewodu | 798 |
| Kolor izolacji | fioletowy |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | biały, żółty, niebieski, pomarańcz |
Mechanical data | Cable
| Cable weigth | 68,64 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | FRNC |
| Kolor (płaszcz wewnętrzny) | natur |
| Material wire insulation | PE |
| Amount wires | 4 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 65 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 7 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Characteristic impedance | 100 Ω ± 15 % @ 100 MHz |
| Electrical resistance line constant wire | 55 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 50000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 12 x Outer diameter |
| Liczba cykli gięcia (C-track) | 3 Mio. |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 180 °/m |

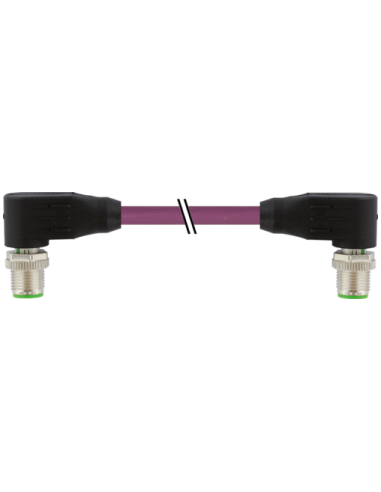

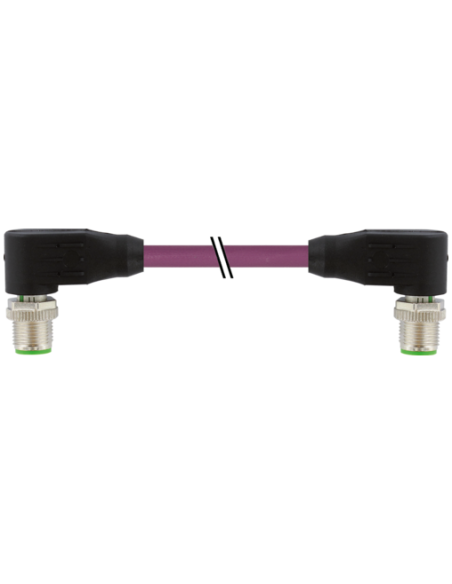

Konektor M12 męski kątowy – M12 męski kątowy Ethernet CAT5 7000-44561-7980300
Konektor M12 męski kątowy – M12 męski kątowy o długości 3 metrów to specjalistyczny przewód przeznaczony do realizacji połączeń w sieciach Ethernet przemysłowych, zgodnych ze standardem Ethernet CAT5. Produkt spełnia wymagania normy DIN EN 61076-2-101 (M12), co gwarantuje kompatybilność z szeroką grupą urządzeń automatyki przemysłowej.
Przewód Ethernet M12 – zastosowanie w automatyce i przemyśle
Kabel M12 męski 90° – męski 90° znajduje zastosowanie przede wszystkim w:
- Przesyłaniu sygnałów Ethernet 100 Mbit/s w sieciach przemysłowych
- Podłączaniu czujników, sterowników PLC oraz systemów IO-Link
- Systemach maszyn, liniach produkcyjnych i automatycznych magazynach
- Aplikacjach wymagających wysokiej odporności mechanicznej i szczelności złącz
Właściwości i zalety przewodu M12 kątowego
- Złącza M12 kątowe typu męskiego (4-piny, kodowanie D) umożliwiają wygodne połączenie w trudno dostępnych miejscach
- Ekranowanie przewodu zapewnia odporność na zakłócenia elektromagnetyczne
- Zwiększona ochrona IP65/IP66K/IP67 – idealny do pracy w wymagających warunkach przemysłowych
- Kabel PUR o wysokiej odporności na oleje, chemikalia oraz promieniowanie UV
- Możliwość pracy w szerokim zakresie temperatur: od -40°C do 80°C (stała instalacja)
- Wytrzymałość mechaniczna – odporność na zginanie, drgania i skręcanie, dedykowany do aplikacji dynamicznych (3 miliony cykli gięcia)
- Charakterystyka transmisyjna zgodna z CAT5, klasa D (ISO/IEC 11801:2002)
- Oznaczone kolory żył: biały, żółty, niebieski, pomarańczowy
- Odpowiedni do wymagających środowisk przemysłowych i automatyki
Konstrukcja techniczna przewodu M12 Ethernet
Wtyk M12 x 1 ze złączem kątowym oraz ekranowana skrętka 4-żyłowa (22 AWG) gwarantują niezawodne przesyłanie danych na odległość do 100 m w rozbudowanych instalacjach sieciowych. Oplot miedziany ocynowany zapewnia dodatkową ochronę przed zakłóceniami, a specjalny płaszcz kablowy z PUR pozwala na instalowanie przewodu w warunkach narażonych na oleje i inne czynniki chemiczne.
Budowa kątowa złączy umożliwia montaż w ograniczonych przestrzeniach, co czyni produkt idealnym rozwiązaniem dla kompaktowych szaf sterowniczych oraz modułów IO.
Typowe zastosowania przewodu M12 Ethernet kątowego
- Szybkie połączenia komponentów automatyki przemysłowej (czujniki, siłowniki, sterowniki)
- Instalacje przemysłowe wymagające wysokiego poziomu szczelności (pyłoszczelność, wodoszczelność)
- Systemy transmisji danych o wysokiej niezawodności i odporności na zakłócenia
- Modernizacja i rozbudowa infrastruktury sieciowej w zakładach produkcyjnych
- Aplikacje mobilne oraz ruchome w robotyce i maszynach przemysłowych
Podsumowanie – Konektor M12 do Ethernetu przemysłowego
Konektor M12 męski kątowy do Ethernetu (kod 7000-44561-7980300) to niezawodne rozwiązanie dla aplikacji wymagających stabilnego i odpornego na czynniki zewnętrzne połączenia sieciowego. Dostępność w wersji 3-metrowej oraz możliwość wykonania innych długości na zamówienie sprawiają, że przewód ten znajduje szerokie zastosowanie w automatyce przemysłowej, inżynierii, produkcji oraz systemach sterowania.
